60920-5

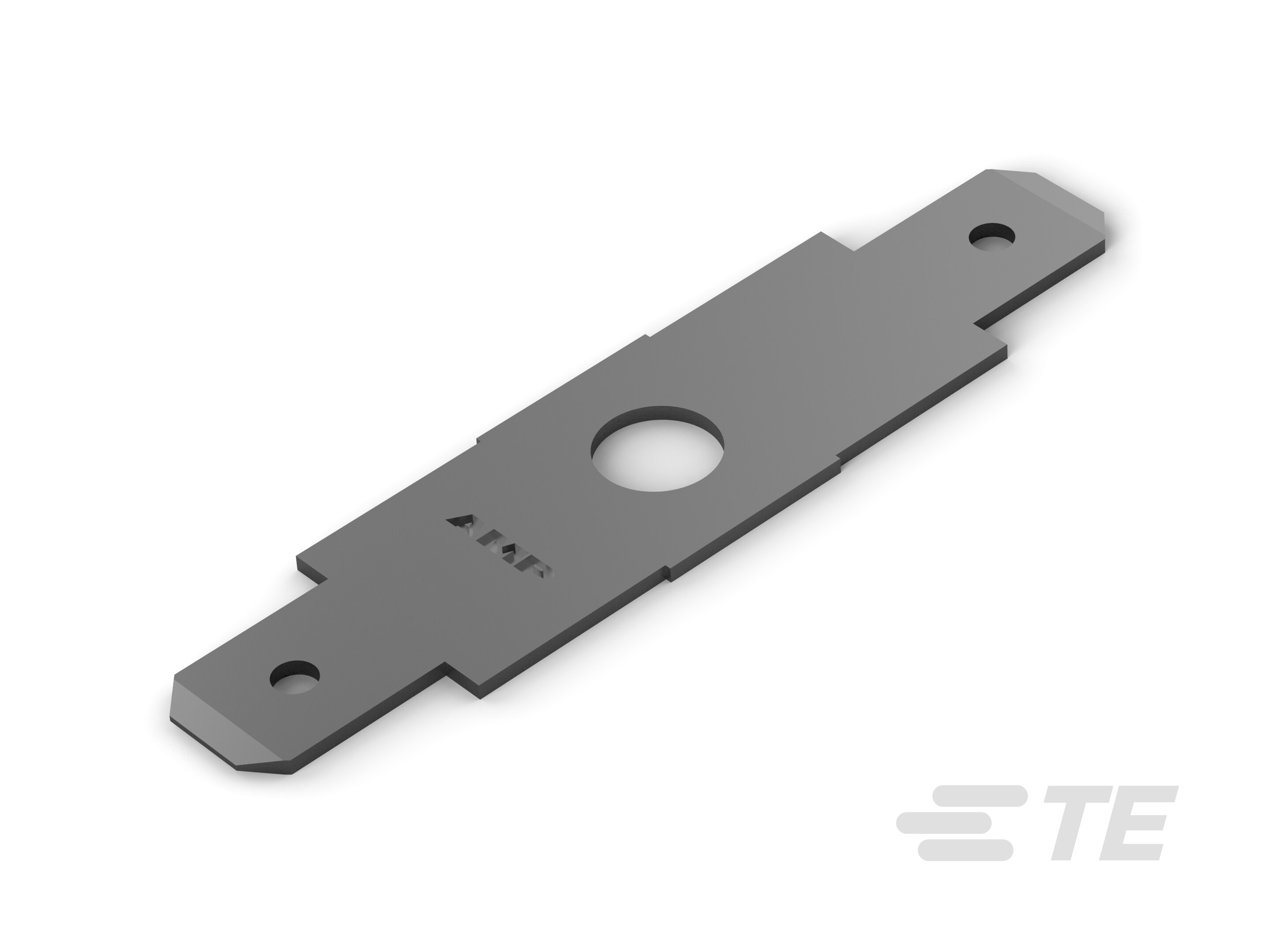

Tab PCB Terminal, 4.75 mm [.187 in] Tab Width, 3.68 mm [.145 in] PCB Hole, Through Hole - Screw, Tin Plating, Bag, FASTON 187
60920-5
Tab PCB Terminal, 4.75 mm [.187 in] Tab Width, 3.68 mm [.145 in] PCB Hole, Through Hole - Screw, Tin Plating, Bag, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 60920-5
- TE 内部产品描述 187 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
PCB 孔直径 : 3.68 mm [ .145 in ]
-
PCB 端接方法 : 通孔 - 螺钉
文档
产品图纸
- TAB, FASTON, 4.75 [.187] SERIES ENG_CD_60920_H2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60920-5_P.pdf 3D
- 下载查看 ENG_CVM_CVM_60920-5_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60920-5_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_60920-5_P.3d_stp.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
-
插入力 : 正常
接触件特性
-
端子接合区域电镀材料厚度 : 2.03 µm [ 80 µin ]
-
PCB 端子端接区域电镀材料厚度 : 2.03 µm [ 80 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 无
-
端子尺寸 : 4.75
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
-
产品端接到 : 印刷电路板
尺寸
-
螺钉直径 : 3.68 mm [ .145 in ]
-
PCB 孔直径 : 3.68 mm [ .145 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
