60851-3

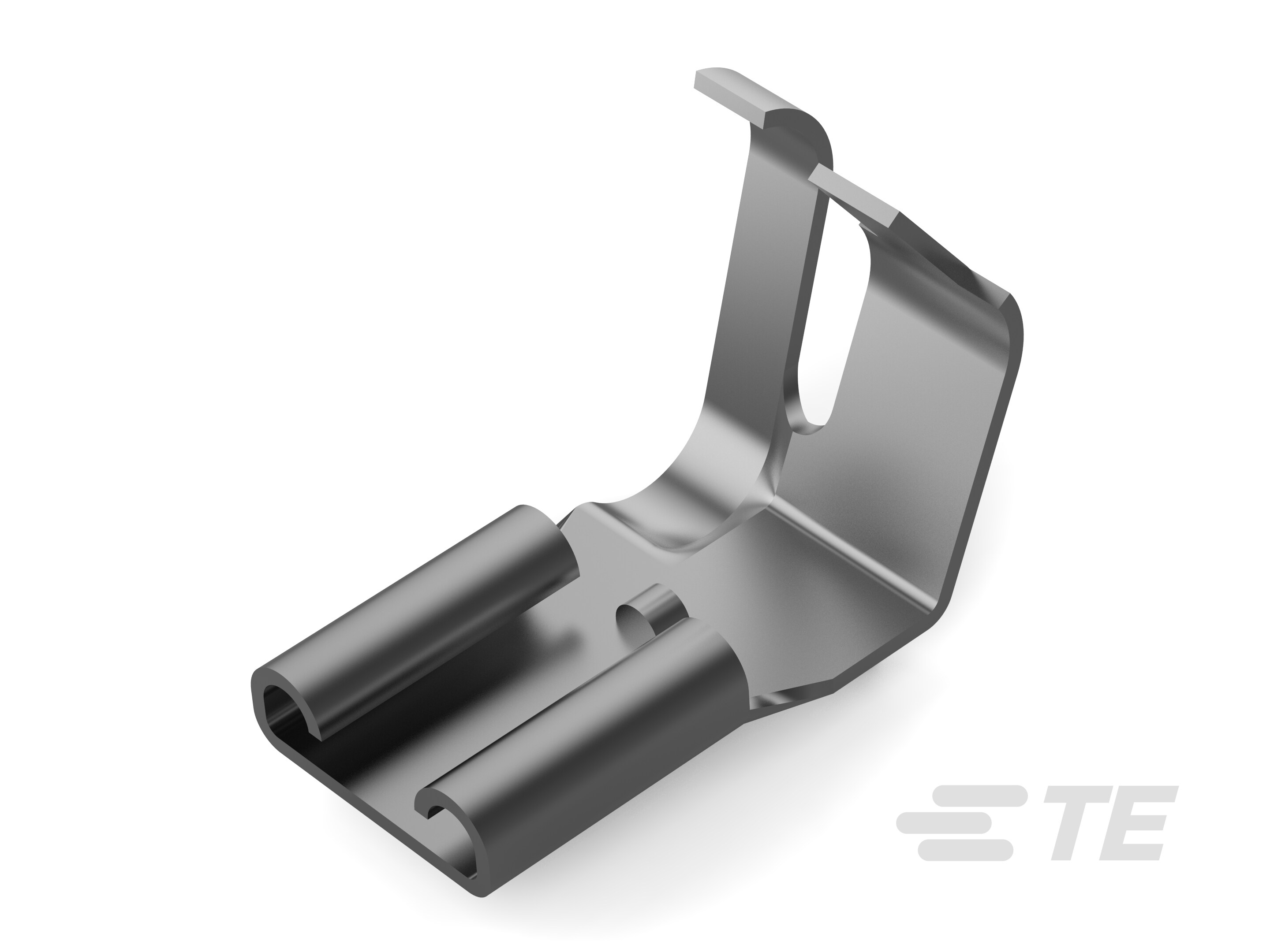

Quick Disconnect Receptacle, 12 – 10 AWG, 3.31 – 5.26 mm² Wire, 6.35 mm [.25 in] Tab Width, Flag, Brass, Tin Plating, Loose Piece/Carton, FASTON 250
60851-3
Quick Disconnect Receptacle, 12 – 10 AWG, 3.31 – 5.26 mm² Wire, 6.35 mm [.25 in] Tab Width, Flag, Brass, Tin Plating, Loose Piece/Carton, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 60851-3
- TE 内部产品描述 250 FASTON REC 12-10 AWG TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3.31 – 5.26
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- RECEPTACLE, FASTON, FLAG, .250 SERIES ENG_CD_60851_AD.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60851-3_AU.pdf 3D
- 下载查看 ENG_CVM_CVM_60851-3_AU.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60851-3_AU.3d_igs.zip 英文版本
- ENG_CVM_CVM_60851-3_AU.3d_stp.zip 英文版本
数据表/目录页
- FASTIN_FASTON_Product_Line ENG_CS_82004_FASTIN_FASTON_Product_Line_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2078_W6.pdf 英文版本
- 工程报告 ENG_SS_502-1293_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : 突片锁
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
-
锁定枪高度 (in): .04
尺寸
-
端子材料厚度 : .46 mm [ .018 in ]
-
兼容的绝缘直径范围 : 2.79 – 5.33 mm [ .11 – .21 in ]
-
产品长度 : 17.02 mm [ .67 in ]
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3.31 – 5.26
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件/箱
