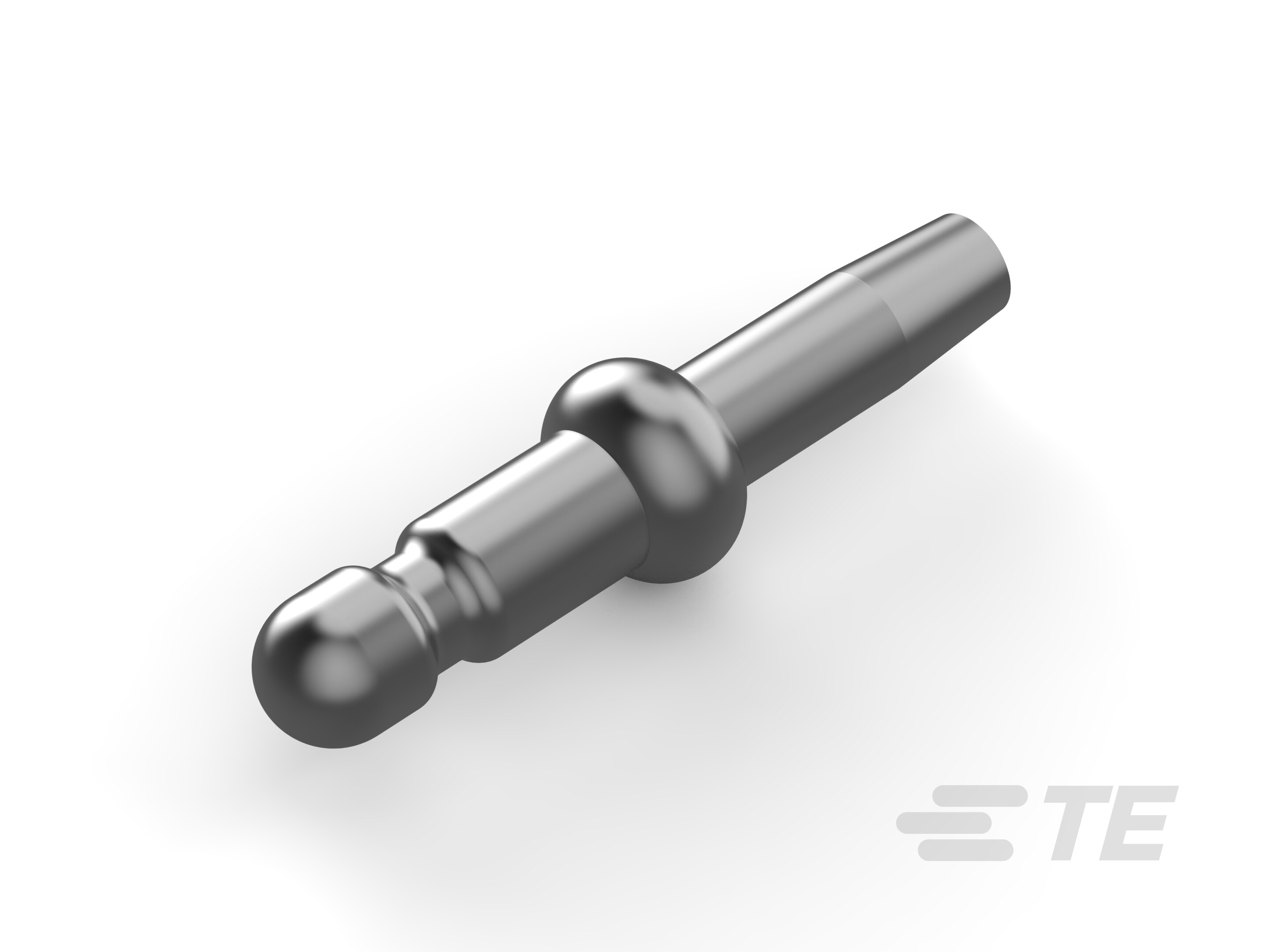

60802-2
Receptacle PCB Terminal, 1.17 – 1.27 mm [.046 – .05 in] PCB Hole, Through Hole - Press-Fit, Pre-Tin Plating, Box, Terminates To Printed Circuit Board
60802-2
Receptacle PCB Terminal, 1.17 – 1.27 mm [.046 – .05 in] PCB Hole, Through Hole - Press-Fit, Pre-Tin Plating, Box, Terminates To Printed Circuit Board
-
- AMP-IN
- TE 内部编号 60802-2
- TE 内部产品描述 .058 DIA PIN PC PTPPHBZ
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.6 – 2.39 mm [ .063 – .094 in ]
-
PCB 孔直径 : 1.17 – 1.27 mm [ .046 – .05 in ]
-
接合插针直径 : 1.47 mm [ .058 in ]
-
PCB 的外形高度 : 5.33 mm [ .212 in ]
文档
产品图纸
- PIN, .058 DIAMETER, PHOSPHER BRONZE, PRESS FIT, P.C. CONTACT ENG_CD_60802_AP3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60802-2_BZ.pdf 3D
- 下载查看 ENG_CVM_CVM_60802-2_BZ.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60802-2_BZ.3d_igs.zip 英文版本
- ENG_CVM_CVM_60802-2_BZ.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
接触件特性
-
PCB 端子类型 : 母端
-
接合插针直径 : 1.47 mm [ .058 in ]
-
端子电镀材料 : 预镀锡
-
端子尺寸 : 小型
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
板下延伸 : 3.81 mm [ .15 in ]
-
PCB 厚度（建议） : 1.6 – 2.39 mm [ .063 – .094 in ]
-
PCB 孔直径 : 1.17 – 1.27 mm [ .046 – .05 in ]
-
PCB 的外形高度 : 5.33 mm [ .212 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装数量 : 12000
-
封装方法 : Box
