60789-3

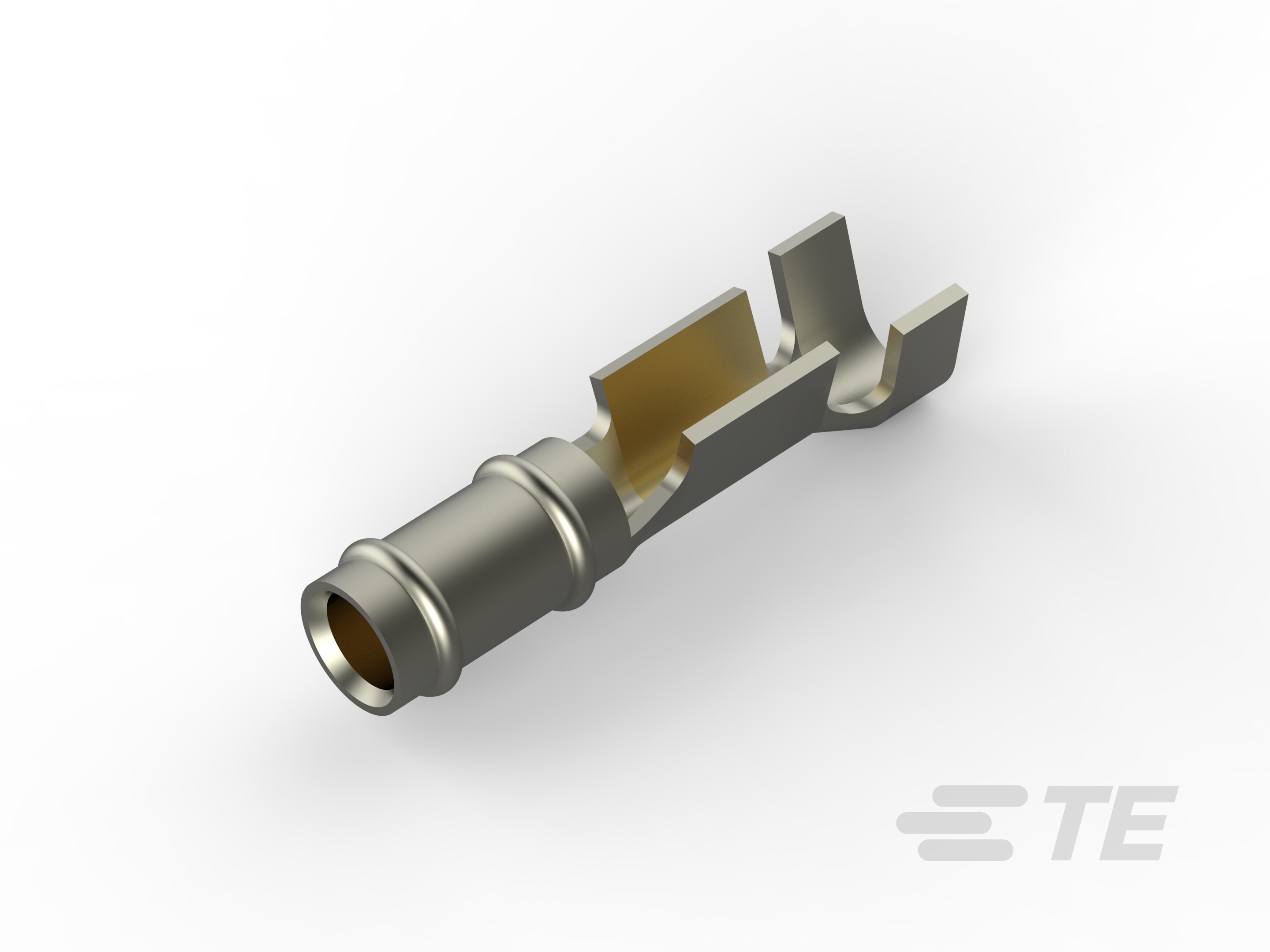

Receptacle PCB Terminal, 3.68 mm [.145 in] PCB Hole, 24 – 20 AWG, .2 – .6 mm² Wire, Through Hole - Solder, Gold Plating, Bag
60789-3
Receptacle PCB Terminal, 3.68 mm [.145 in] PCB Hole, 24 – 20 AWG, .2 – .6 mm² Wire, Through Hole - Solder, Gold Plating, Bag
-
- AMP-IN
- TE 内部编号 60789-3
- TE 内部产品描述 .058 DIA RECEPTACLE LP 20-24 GPPHBR
-
PCB 端子类型 : 母端
-
PCB 孔直径 : 3.68 mm [ .145 in ]
-
接合插针直径 : 1.47 mm [ .058 in ]
-
兼容的绝缘直径（最大值） : 1.78 mm [ .07 in ]
-
兼容的绝缘直径范围 : 1.14 – 1.78 mm [ .045 – .07 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_60789-3_AE.pdf 英文版本
- 3D_CVM_CVM_60789-3_G.pdf 3D
- 下载查看 ENG_CVM_60789-3_AE.3d_igs.zip 英文版本
- ENG_CVM_60789-3_AE.3d_stp.zip 英文版本
- ENG_CVM_60789-3_AE.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60789-3_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60789-3_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_60789-3_G.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1008_L2.pdf 英文版本
- 产品规格 ENG_SS_108-1025_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
-
电线绝缘支持固定类型 : 开式压线筒
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
PCB 端子类型 : 母端
-
接合插针直径 : 1.47 mm [ .058 in ]
-
端子电镀材料 : 金
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
PCB 孔直径 : 3.68 mm [ .145 in ]
-
兼容的绝缘直径（最大值） : 1.78 mm [ .07 in ]
-
兼容的绝缘直径范围 : 1.14 – 1.78 mm [ .045 – .07 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
