60733-1

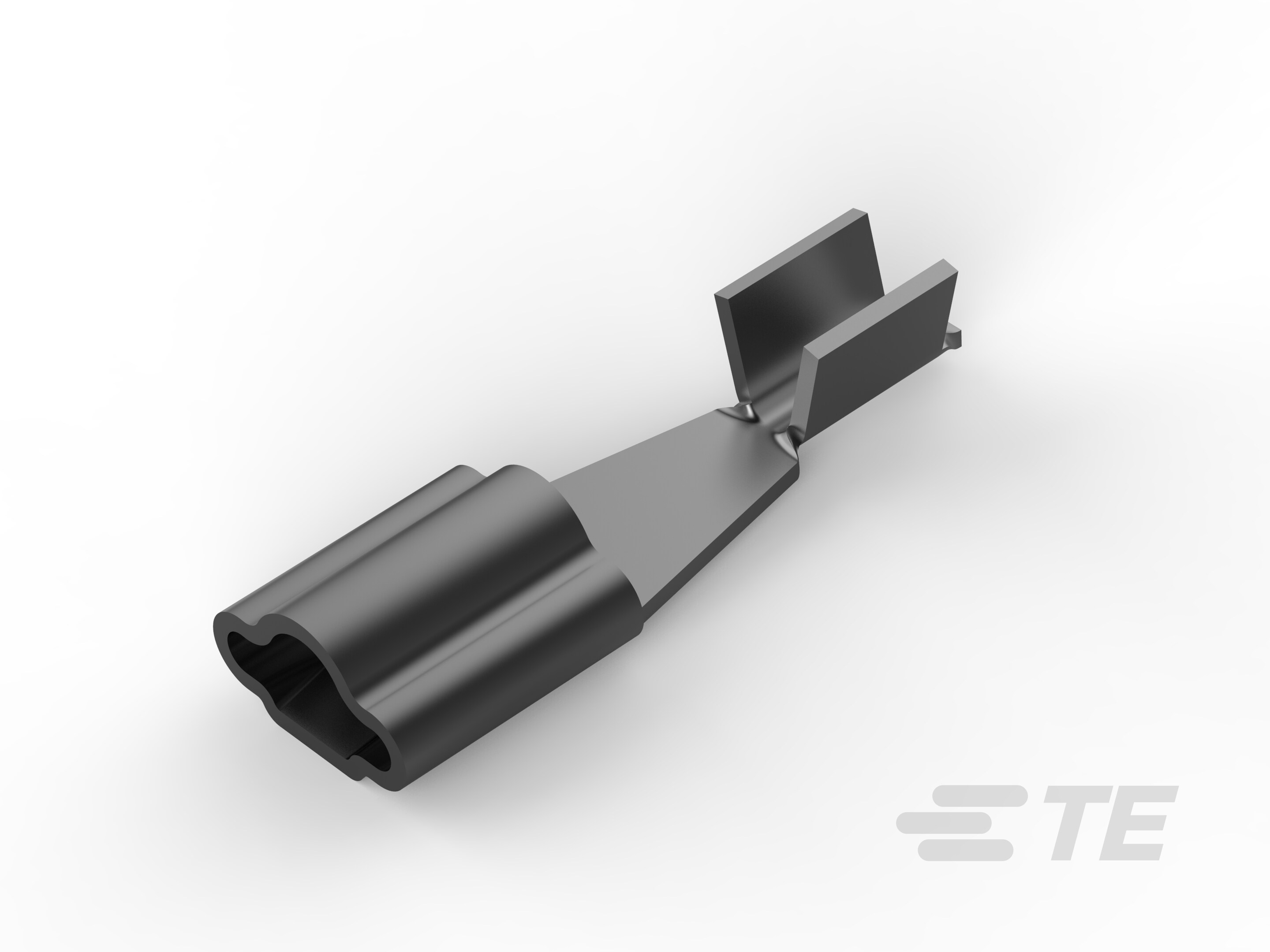

Receptacle, 2.28 mm [.09 in] Pin Diameter, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, Open Barrel, Tin Plating, 16.76 mm [.66 in] Length, Reel
60733-1
Receptacle, 2.28 mm [.09 in] Pin Diameter, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, Open Barrel, Tin Plating, 16.76 mm [.66 in] Length, Reel
- TE 内部编号 60733-1
- TE 内部产品描述 PIN .090 RECEPTACLE TPPHBZ
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.28 mm [ .09 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
线径 (CMA): 1021 – 2582
文档
产品图纸
- PIN RECEPTACLE, .090 DIA ENG_CD_60733_C.pdf 英文版本
- PIN RECEPTACLE, .090 DIA 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60733-1_J_c-60733-1-j-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_60733-1_J_c-60733-1-j.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60733-1_J_c-60733-1-j.3d_igs.zip 英文版本
- ENG_CVM_CVM_60733-1_J_c-60733-1-j.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2080_O.pdf 英文版本
- S_114-2080_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 8000
-
封装方法 : Reel
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.28 mm [ .09 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
线径 (CMA): 1021 – 2582
-
压线筒内径 : 1.27 mm [ .05 in ]
-
端子材料厚度 : .45 mm [ .018 in ]
-
产品总长度 : 16.76 mm [ .66 in ]
使用环境
-
绝缘选项 : 非绝缘
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
