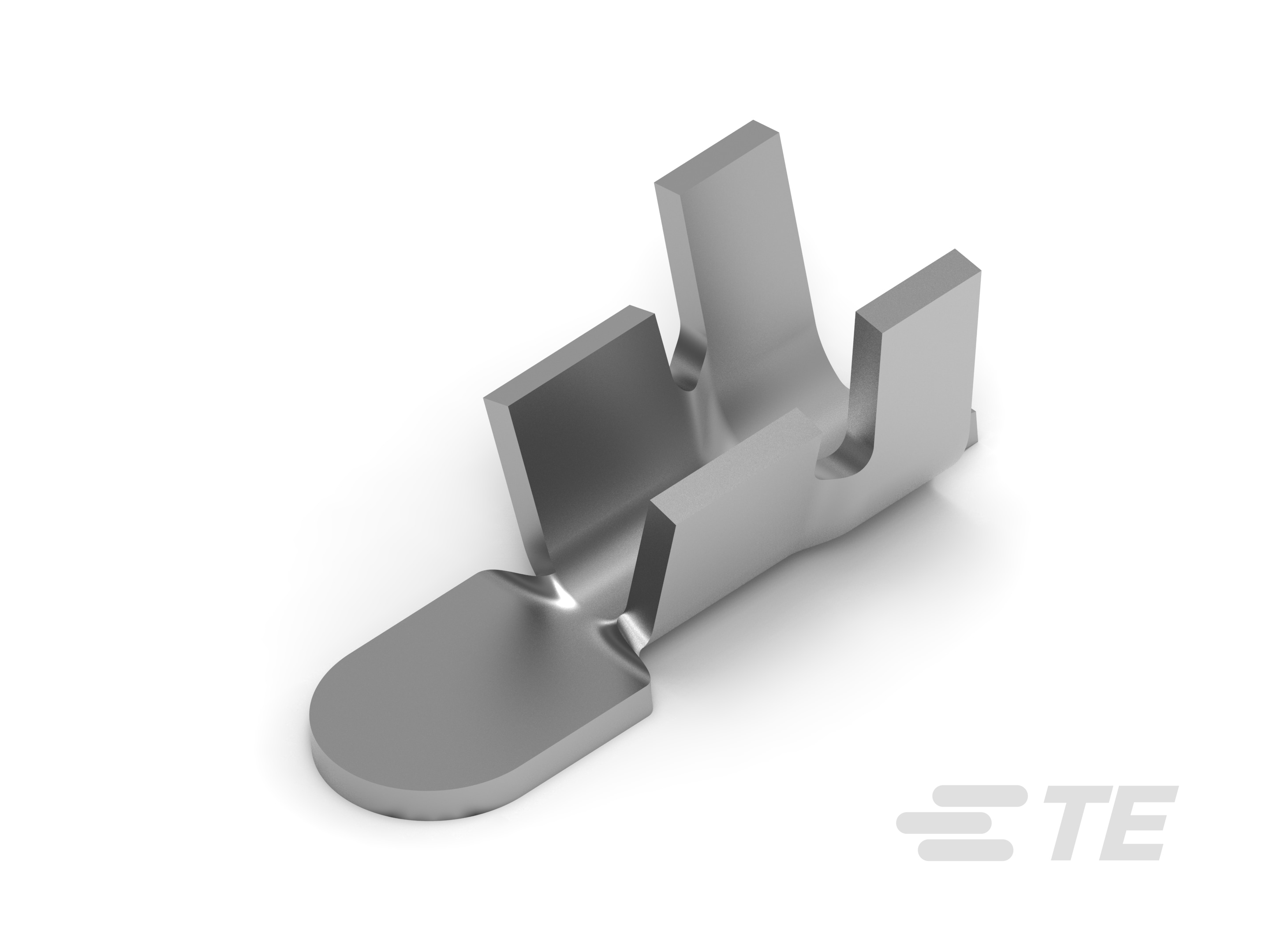

60581-1
Quick Disconnect Tab, 20 – 16 AWG, .51 – 1.31 mm² Wire, 2.8 mm [.11 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, F-Crimp, Open Barrel
60581-1
Quick Disconnect Tab, 20 – 16 AWG, .51 – 1.31 mm² Wire, 2.8 mm [.11 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, F-Crimp, Open Barrel
- TE 内部编号 60581-1
- TE 内部产品描述 WELD TAB 20-16 020 TPSTL
-
快速断开端子类型 : 公端
-
线径 (AWG): 20 – 16
-
线径 (mm²): .51 – 1.31
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子方向 : 直式
文档
产品图纸
- WELD TAB ENG_CD_60581_O.pdf 英文版本
- WELD TAB 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60581-1_H.pdf 3D
- 下载查看 ENG_CVM_CVM_60581-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60581-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_60581-1_H.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
兼容的绝缘直径范围 : 2.29 – 3.3 mm [ .09 – .13 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .51 – 1.31
包装特性
-
封装数量 : 20000
-
封装方法 : 带/卷
机械附件
-
带导线绝缘 : 带有
端接特性
-
产品端接到 : 线缆
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
