该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

无可用文档。

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

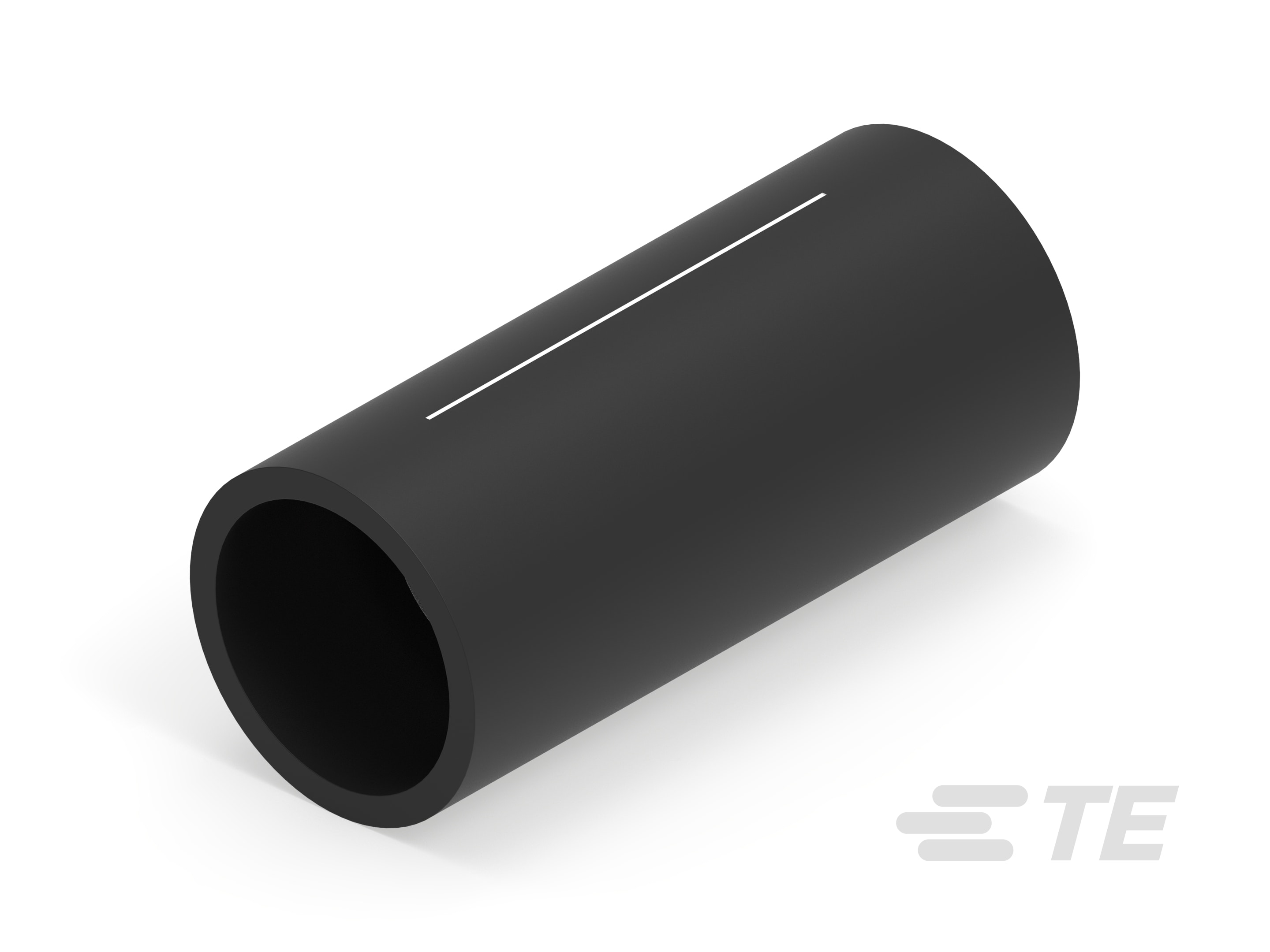

  • 产品类型 : 对接接头

  • Sealable :

  • 接头类型 : 对接接头

  • 锯齿 :

  • 压线筒类型 : 已关闭

  • 线缆类型 : 实心, 绞线, 绞线

  • Insulated : No

  • 支持种类 : 非绝缘支撑, 非绝缘支撑

  • 压线筒种类 : 标准

结构特性

  • 对接能力 : 1

主体特性

  • 接头特性 : 检查孔

  • 接头材料 :

  • 电镀材料 :

  • 电镀厚度 : 2.54 µm [ 100 µin ]

接触件特性

  • 端子和接头类型 : 接头

  • 端子电镀厚度 : 100 µm [ 2.54 µin ]

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 不带

尺寸

  • Wire Size (AWG): 0000

  • Wire Size (mm²): 107

  • 压线筒内径 : .635 mm [ 16.13 in ]

  • 线径 (CMA): 190000 – 231100

  • 材料厚度 : .102 mm [ 2.59 in ]

  • 总长 : 1.500 mm [ 38.10 in ]

  • 外径 : 22.07 mm [ .869 in ]

使用环境

  • 工组温度范围 : 170 °C [ 338 °F ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

  • 机构/标准号码 : E13288, LR7189

  • 机构/标准 : CSA, UL

包装特性

  • 封装方法 : 袋/盒

  • 封装数量 : 1

其他

  • 军品类别 :

产品合规性
