60440-1

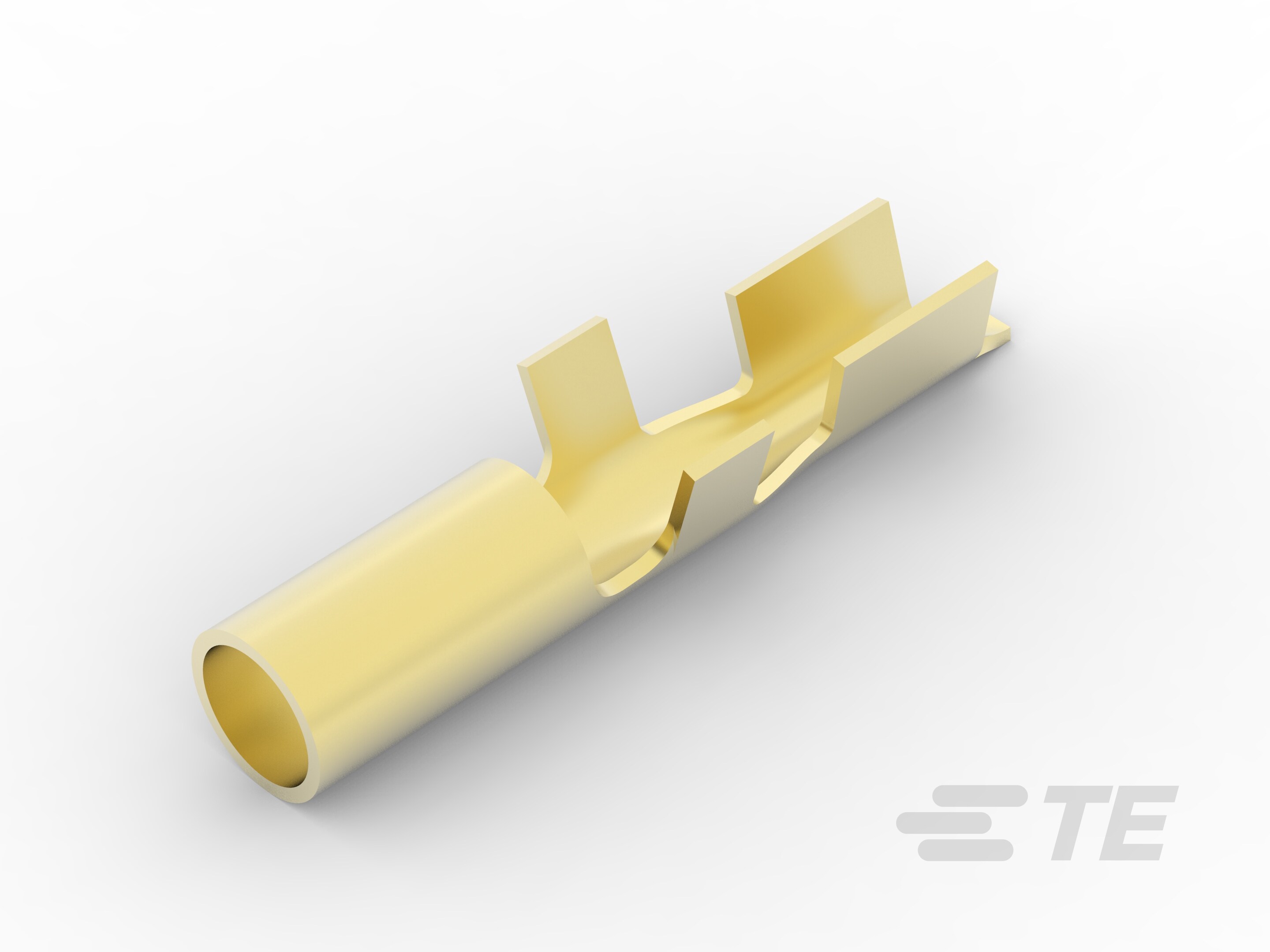

Receptacle, 2.36 mm [.093 in] Pin Diameter, 22 – 18 AWG, .3 – .8 mm² Wire, 642 – 1624 CMA, Open Barrel, Unplated Plating, 13.46 mm [.53 in] Length
60440-1
Receptacle, 2.36 mm [.093 in] Pin Diameter, 22 – 18 AWG, .3 – .8 mm² Wire, 642 – 1624 CMA, Open Barrel, Unplated Plating, 13.46 mm [.53 in] Length
- TE 内部编号 60440-1
- TE 内部产品描述 PIN 093 RECEPTACLE 22-18 AWG BR
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.36 mm [ .093 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .8
-
线径 (CMA): 642 – 1624
文档
产品图纸
- RECEPTACLE, PIN, 2.36 (.99) DIA. ENG_CD_60440_C.pdf 英文版本
- RECEPTACLE, PIN, 2.36 (.99) DIA. 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60440-1_G_c-60440-1-g-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_60440-1_G_c-60440-1-g.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60440-1_G_c-60440-1-g.3d_igs.zip 英文版本
- ENG_CVM_CVM_60440-1_G_c-60440-1-g.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2080_O.pdf 英文版本
- S_114-2080_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 20000
-
封装方法 : Reel
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.36 mm [ .093 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .8
-
线径 (CMA): 642 – 1624
-
压线筒内径 (mm): 1.39, 2.28
-
压线筒内径 (in): .055, .09
-
端子材料厚度 : .24 mm [ .01 in ]
-
产品总长度 : 13.46 mm [ .53 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
