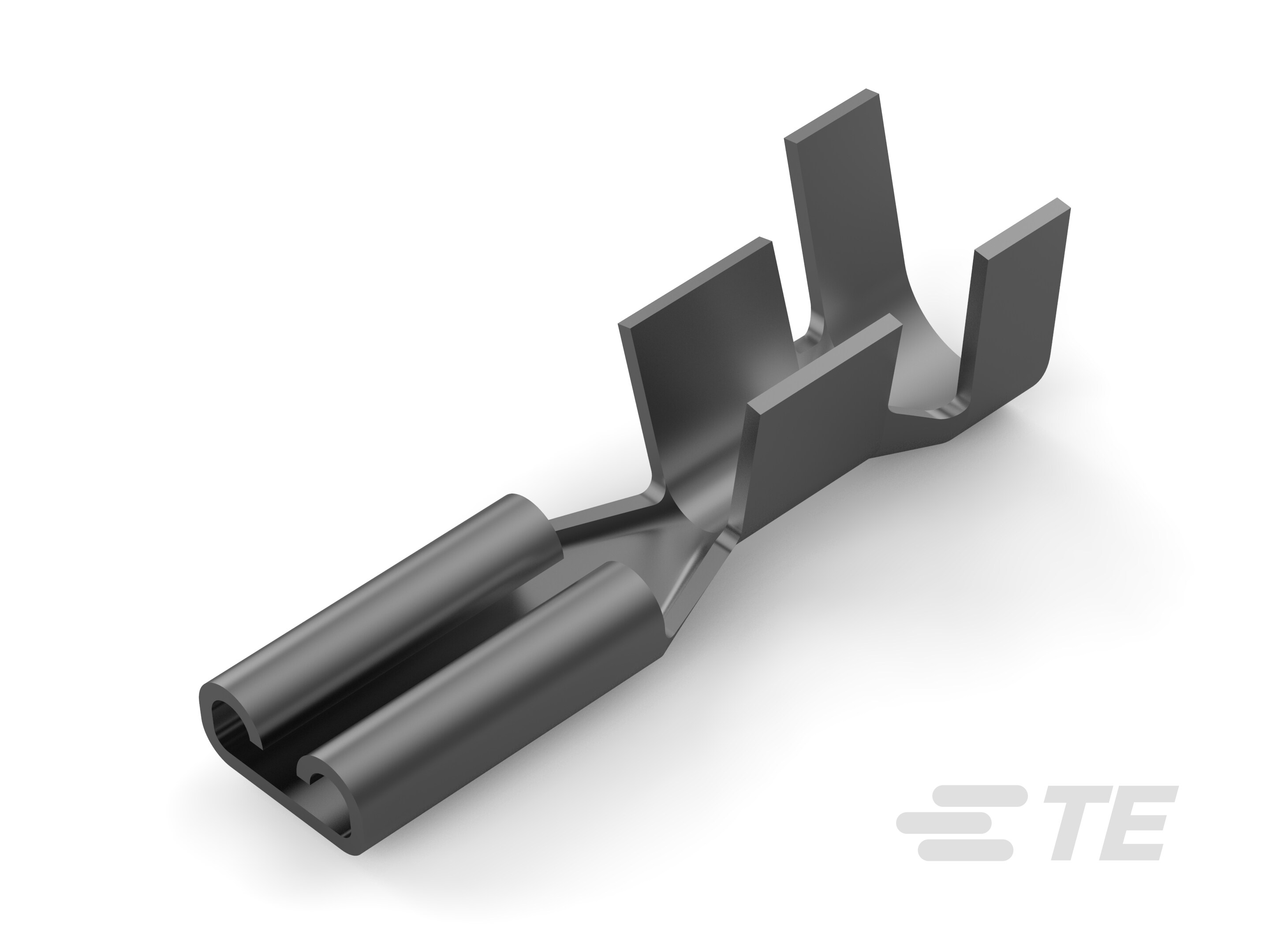

60432-1
Quick Disconnect Receptacle, Uninsulated, 14 – 10 AWG, .4 – .8 mm² Wire, 2.62 mm [.103 in] Tab Width, F-Crimp, Straight, Special Purpose Terminals
60432-1
Quick Disconnect Receptacle, Uninsulated, 14 – 10 AWG, .4 – .8 mm² Wire, 2.62 mm [.103 in] Tab Width, F-Crimp, Straight, Special Purpose Terminals
-
- FASTON
- 专用端子
- TE 内部编号 60432-1
- TE 内部产品描述 103 FASTON REC 22-18 AWG TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 14 – 10
-
线径 (mm²): .4 – .8
-
对接公端宽度 : 2.62 mm [ .103 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- RECEPTACLE, FASTON, SPECIAL ENG_CD_60432_J.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60432-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_60432-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60432-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_60432-1_G.3d_stp.zip 英文版本
数据表/目录页
- 82004 FASTON Terminals (Insulated and Uninsulated) Catalog - FASTON Receptacles Section ENG_CS_82004_FASTON_Receptacles_0311.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 2.62 mm [ .103 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
兼容的绝缘直径范围 : 2.03 – 3.05 mm [ .08 – .12 in ]
-
产品长度 : 13.71 mm [ .54 in ]
-
线径 (AWG): 14 – 10
-
线径 (mm²): .4 – .8
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : 带/卷
其他
-
线路 : 预算
