规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

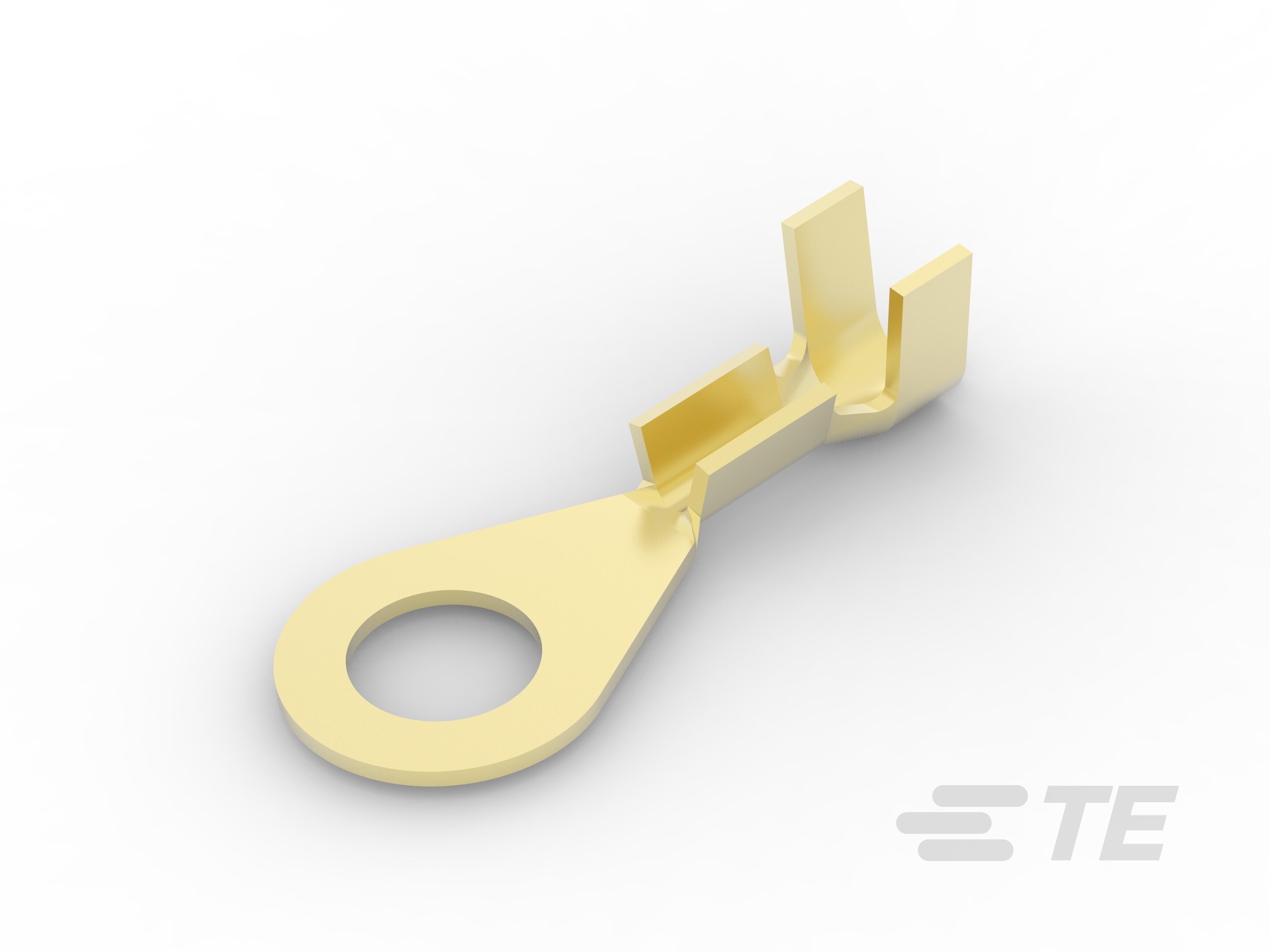

  • 形状描述 : RING-028

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 10

  • 可密封 :

  • 与分离式电线类型兼容 : 漆包线

  • 电线绝缘支持固定类型 : 绝缘支撑

包装特性

  • 封装数量 : 10000

  • 封装方法 : Reel

行业标准

  • 符合政府资质的端子 :

机械附件

  • 带导线绝缘 : 带有

结构特性

  • 孔数 : 1

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 :

  • 端子底板材料 : 黄铜

尺寸

  • 线径 (AWG): 23 – 19

  • 线径 (mm²): .258 – .653

  • 线径 (CMA): 509 – 1289

  • 螺钉直径 : 5 mm [ .197 in ]

  • 舌厚 : .5 mm [ .02 in ]

  • 产品长度 : 21.15 mm [ .831 in ]

  • 压线筒内径 (mm): 2.92, 1.27

  • 压线筒内径 (in): .115, .05

  • 兼容的绝缘直径(最大值) : 3.56 mm [ .14 in ]

  • 兼容的绝缘直径范围 : 2.54 – 3.56 mm [ .1 – .14 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铝, 铜

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规
