60252-1

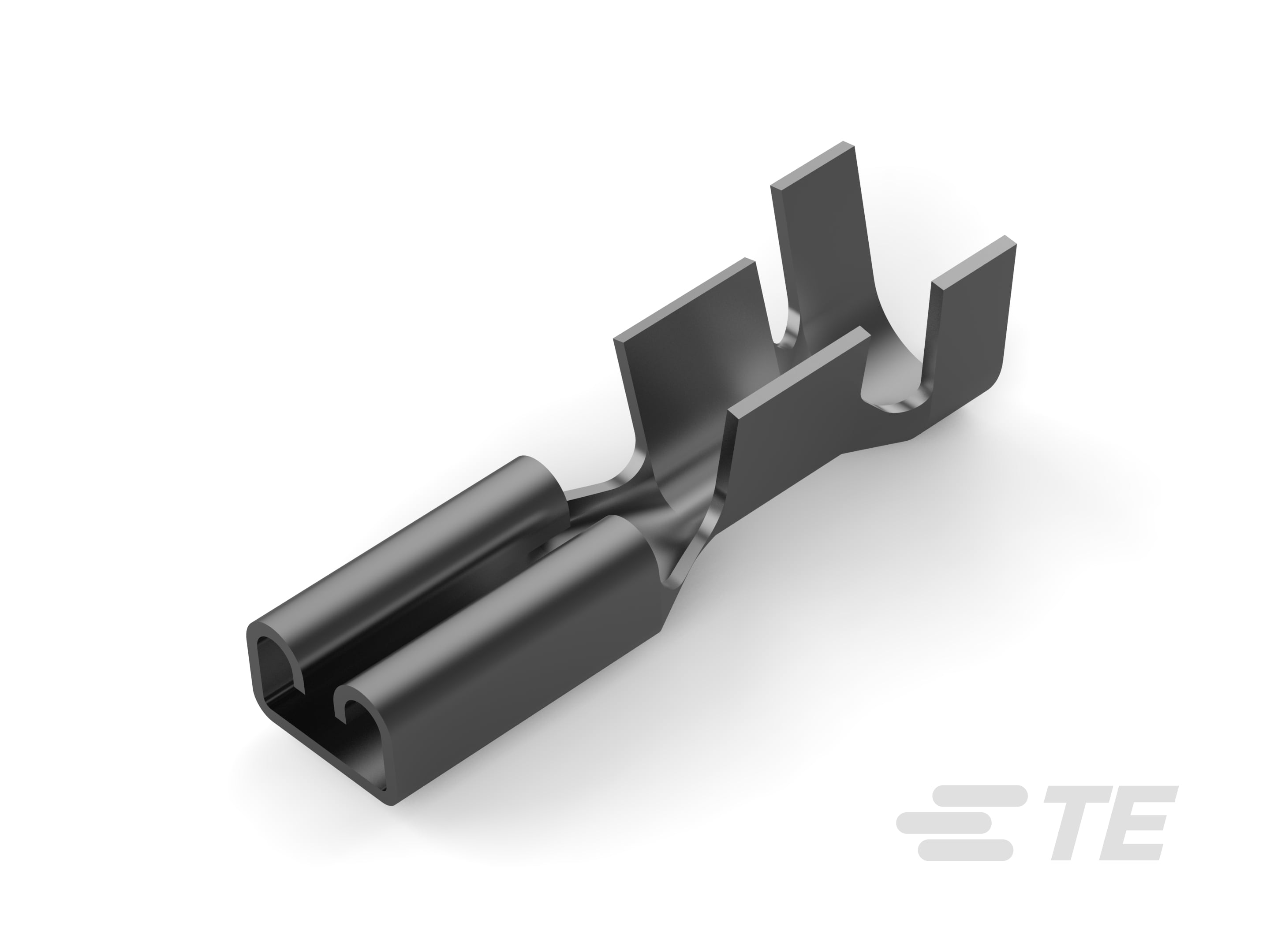

Quick Disconnect Receptacle, 22 – 18 AWG, .51 – .82 mm² Wire, 2.62 mm [.103 in] Tab Width, Straight, Brass, Pre-Tin Plating, Special Purpose Terminals
60252-1
Quick Disconnect Receptacle, 22 – 18 AWG, .51 – .82 mm² Wire, 2.62 mm [.103 in] Tab Width, Straight, Brass, Pre-Tin Plating, Special Purpose Terminals
-
- FASTON
- 专用端子
- TE 内部编号 60252-1
- TE 内部产品描述 103 FASTON REC 22-18 AWG TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 22 – 18
-
线径 (mm²): .51 – .82
-
对接公端宽度 : 2.62 mm [ .103 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- RECEPTACLE, FASTON, SPECIAL ENG_CD_60252_J.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60252-1_T.pdf 3D
- 下载查看 ENG_CVM_CVM_60252-1_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60252-1_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_60252-1_T.3d_stp.zip 英文版本
数据表/目录页
- 82004 FASTON Terminals (Insulated and Uninsulated) Catalog - FASTON Receptacles Section ENG_CS_82004_FASTON_Receptacles_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
兼容的绝缘直径范围 : 2.03 – 3.05 mm [ .08 – .12 in ]
-
产品长度 : 12.2 mm [ .48 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .51 – .82
包装特性
-
封装数量 : 10000
-
封装方法 : 带/卷
其他
-
线路 : 预算
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
端接特性
-
产品端接到 : 线缆
行业标准
-
与机构/标准产品兼容 : UL
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 2.62 mm [ .103 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 预镀锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
