60156-2

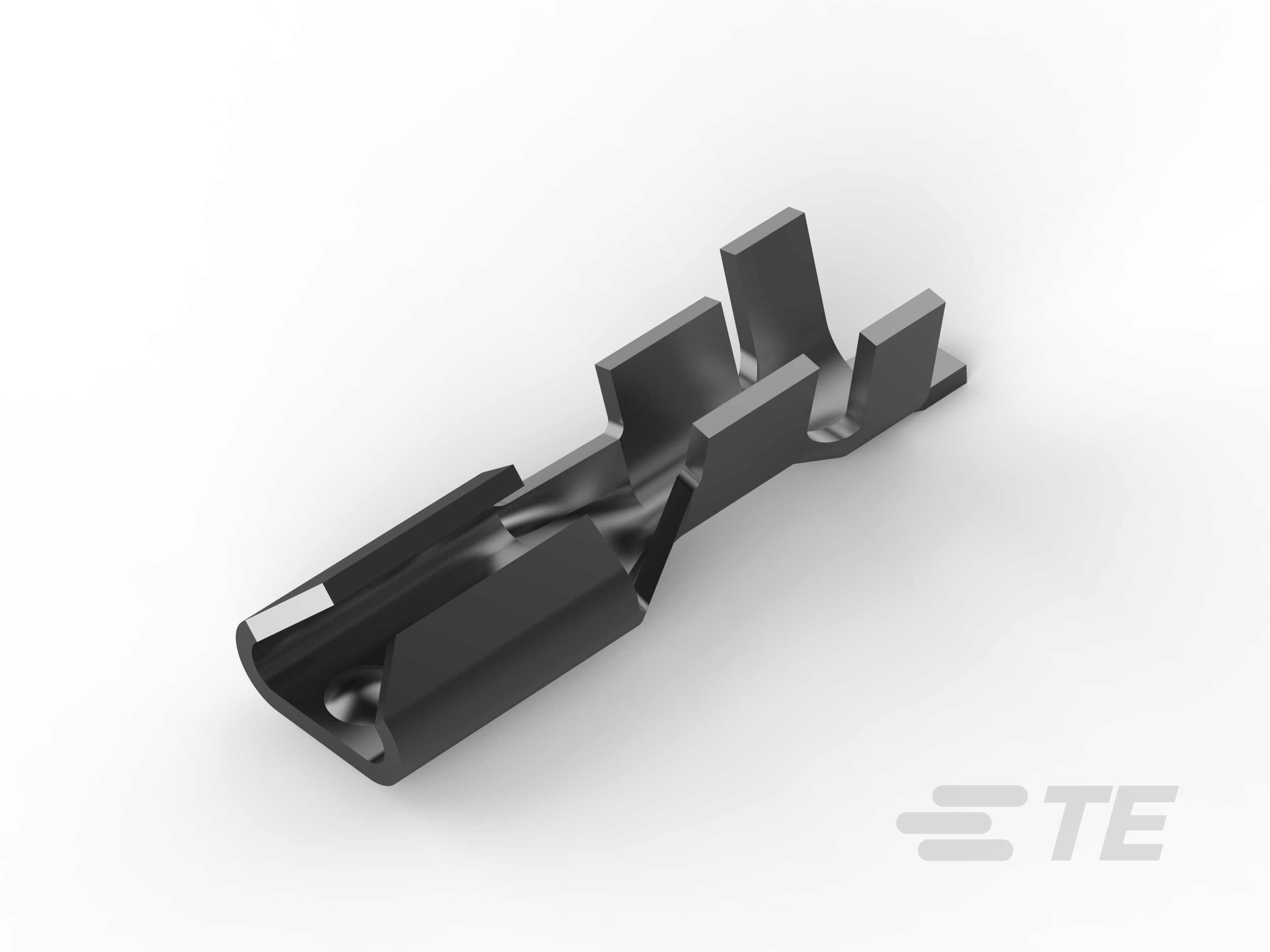

Receptacle PCB Terminal, 3.18 mm [.125 in] PCB Hole, 22 – 18 AWG, .3 – .9 mm² Wire, Through Hole - Solder, Tin Plating, Reel
60156-2
Receptacle PCB Terminal, 3.18 mm [.125 in] PCB Hole, 22 – 18 AWG, .3 – .9 mm² Wire, Through Hole - Solder, Tin Plating, Reel
-
- AMP-IN
- TE 内部编号 60156-2
- TE 内部产品描述 AMP EDGE TERM IS 20-18 016TPBR
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 孔直径 : 3.18 mm [ .125 in ]
-
兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]
-
兼容的绝缘直径范围 : 2.03 – 2.54 mm [ .08 – .1 in ]
文档
产品图纸
- TERMINAL, 22-18 AWG, .080-.100 ENG_CD_60156_G.pdf 英文版本
- TERMINAL, 22-18 AWG, .080-.100 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_60156-2_Z.pdf 3D
- 下载查看 ENG_CVM_CVM_60156-2_Z.2d_dxf.zip 英文版本
- ENG_CVM_CVM_60156-2_Z.3d_igs.zip 英文版本
- ENG_CVM_CVM_60156-2_Z.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-1011_A.pdf 英文版本
- S_108-1011_A.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
-
电线绝缘支持固定类型 : 开式压线筒
接触件特性
-
端子接合区域电镀材料厚度 : 2.03 – 6.35 µm [ 80 – 250 µin ]
-
PCB 端子类型 : 母端
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 孔直径 : 3.18 mm [ .125 in ]
-
兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]
-
兼容的绝缘直径范围 : 2.03 – 2.54 mm [ .08 – .1 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装数量 : 20000
-
封装方法 : Reel
