6-827686-1

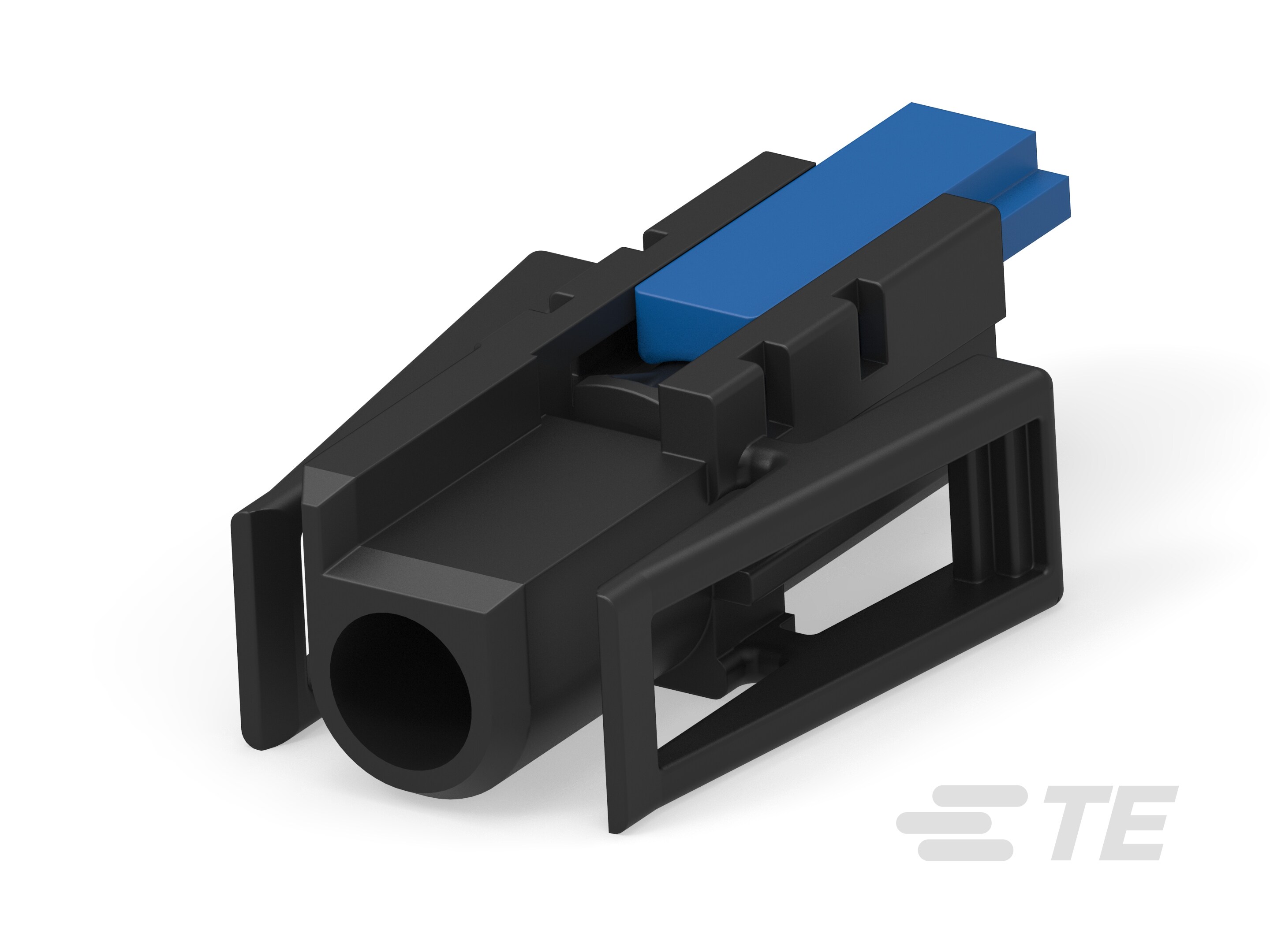

1 Position Housing, Housing for Female Terminals, Wire-to-Wire, Black, Wire & Cable, Power, Cable Mount (Free-Hanging), -40 – 120 °C [-40 – 248 °F]
6-827686-1
1 Position Housing, Housing for Female Terminals, Wire-to-Wire, Black, Wire & Cable, Power, Cable Mount (Free-Hanging), -40 – 120 °C [-40 – 248 °F]
- TE 内部编号 6-827686-1
- TE 内部产品描述 1P BU-GEH KOMPLETT
-
位数 : 1
-
连接器和壳体类型 : 母端子护套
-
接合插针直径 : 2.5 mm [ .098 in ]
-
连接器系统 : 线到线
-
可密封 : 否
文档
产品图纸
- DIA 2.5MM SYS, 1 POS SOCKET HSG, ASSY DIA 2.5mm SYSTEM SOCKET HOUSING ENG_CD_827686_F6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-827686-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_6-827686-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_6-827686-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-827686-1_A.2d_dxf.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 插座
-
端子大小 : 2.5mm
-
接合插针直径 : 2.5 mm [ .098 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 2000
-
封装方法 : Carton
其他
-
能够保证连接器位置 : 否
