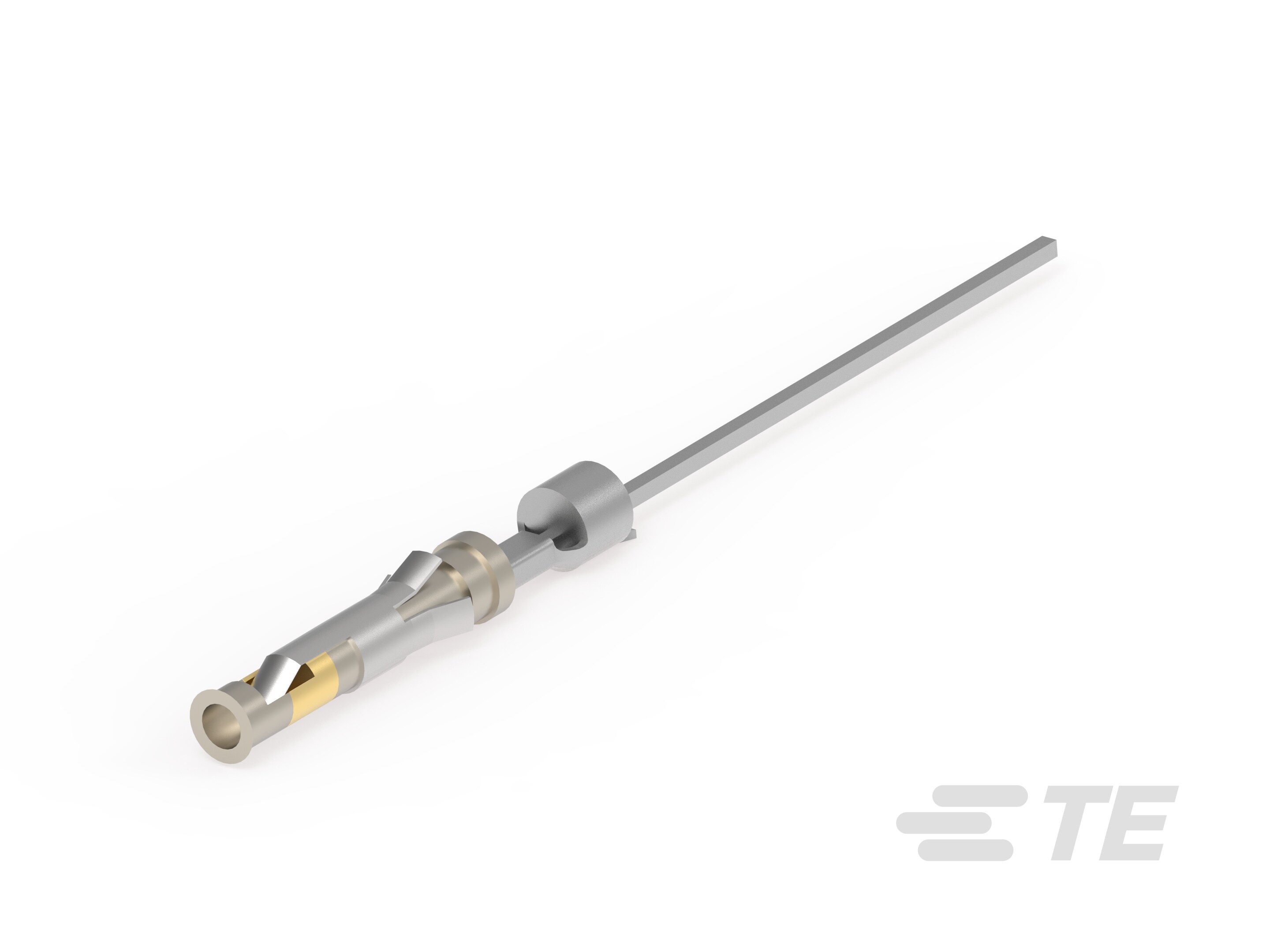

6-66461-3
Socket Contact, Gold (Au), Size 16 Contact Size, 32 AWG, .03 mm² Wire, Wire Wrap, Brass, Power & Signal, -55 – 150 °C [-67 – 302 °F], AMP Type III+
6-66461-3
Socket Contact, Gold (Au), Size 16 Contact Size, 32 AWG, .03 mm² Wire, Wire Wrap, Brass, Power & Signal, -55 – 150 °C [-67 – 302 °F], AMP Type III+
-
- AMP
- AMP 类型 III+
- TE 内部编号 6-66461-3
- TE 内部产品描述 SKT,.062 DIA,.025 SQ POST,LP
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
端子大小 : 尺寸 16
-
线径 (AWG): 32
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-66461-3_BV.pdf 3D
- 下载查看 ENG_CVM_CVM_6-66461-3_BV.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-66461-3_BV.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-66461-3_BV.3d_stp.zip 英文版本
数据表/目录页
- Signal Contacts ENG_CS_65910_Signal_Contacts_0707.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9155_O.pdf 英文版本
- S_408-9155_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
接触件特性
-
导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]
-
端子形状和构造 : 正方形
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
接合插针直径 : 1.57 mm [ .062 in ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
端子大小 : 尺寸 16
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 13
端接特性
-
线缆端接方法 : 绕线
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 32
-
线径 (mm²): .03
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Carton
-
封装数量 : 1000
