6-5229913-3

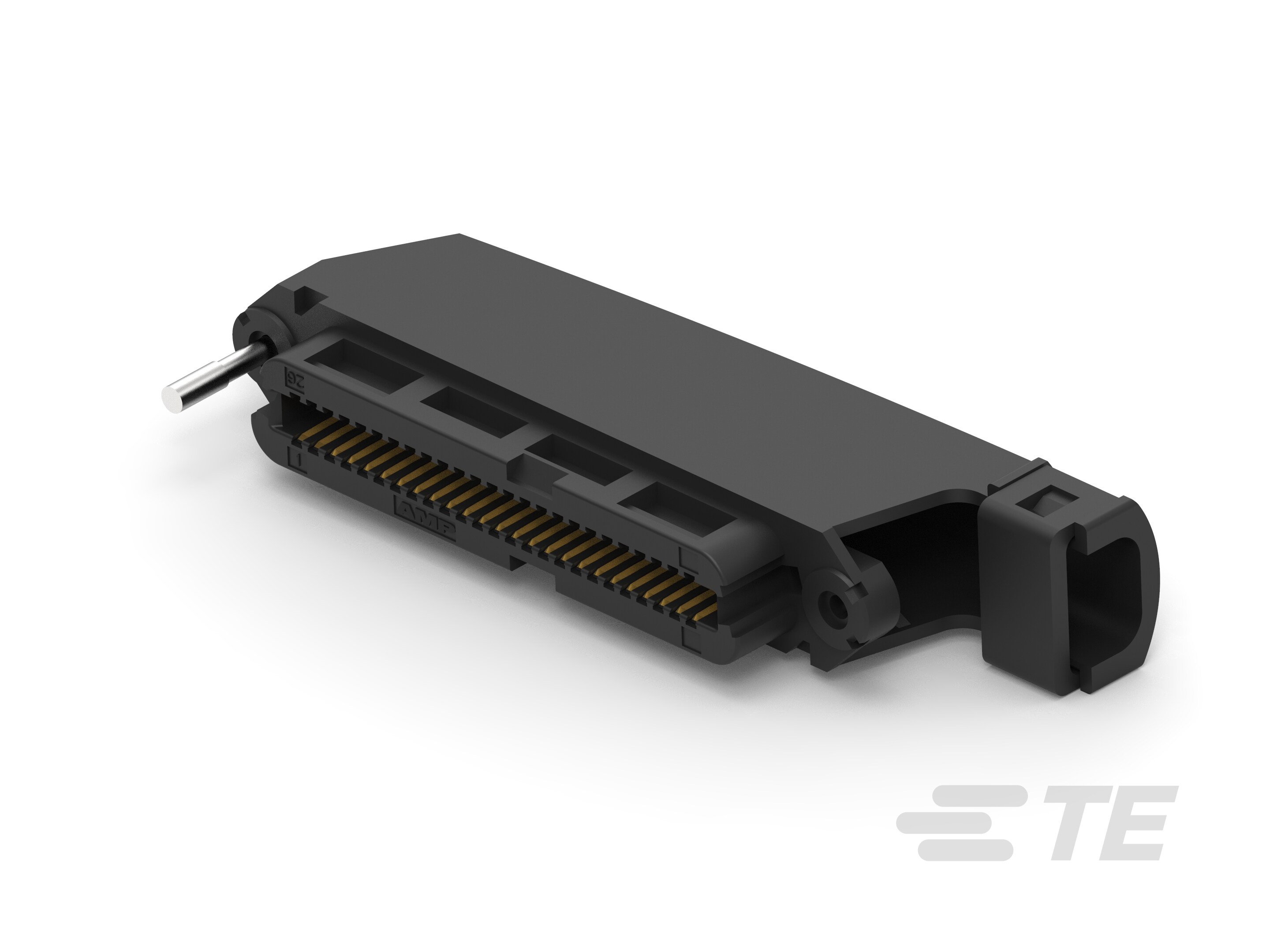

50 Position D-Shaped Connector, Receptacle, Cable-to-Board, Cable Mount (Free-Hanging), 2.16 mm [.085 in] Centerline, Wire & Cable, CHAMP - LOK

KIT, RCPT, 50 POS, B SLOT-6-5229913-3

6-5229913-3

50 Position D-Shaped Connector, Receptacle, Cable-to-Board, Cable Mount (Free-Hanging), 2.16 mm [.085 in] Centerline, Wire & Cable, CHAMP - LOK

    • CHAMP
    • CHAMP-LOK
  • TE 内部编号 6-5229913-3
  • TE 内部产品描述 KIT, RCPT, 50 POS, B SLOT

  • 位数 : 50

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 中心线（间距） : 2.16 mm [ .085 in ]

查看所有特性
更多 更少

文档

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器产品类型 : 连接器套件

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 50

  • 行数 : 2

主体特性

  • 主要产品颜色 : 黑色

  • 接合固定特征材料 : 钢

  • 外盖材料 : 聚乙烯

接触件特性

  • 端子类型 : 母端

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 1

  • 端子选项 : 已提供 – 已卸载

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

  • 端接盖 : 带有

  • 端接盖方法 : 未装配

机械附件

  • 接合固定 : 带有

  • 螺纹尺寸 : 4-40 UNC-2B（母端）

  • 接合固定类型 : 螺钉

  • 接合固定特性电镀材料 : 锌

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 聚苯醚

  • 中心线（间距） : 2.16 mm [ .085 in ]

尺寸

  • 接受电缆直径（最大值） : 10.8 mm [ .425 in ]

  • 兼容的绝缘直径（最大值） : 1.15 mm [ .045 in ]

  • 适用的电缆绝缘层直径范围 : 8.89 – 10.8 mm [ .35 – .425 in ]

  • 实芯线径 (AWG): 24 | 26

  • 绞线尺寸 (AWG): 24

使用环境

  • 工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1
