6-2496750-5

PCB Mount Header, Vertical, Wire-to-Board, 5 Position, 1.25 mm Centerline, Gold (Au), Surface Mount, Power & Signal, Black, Tape & Reel

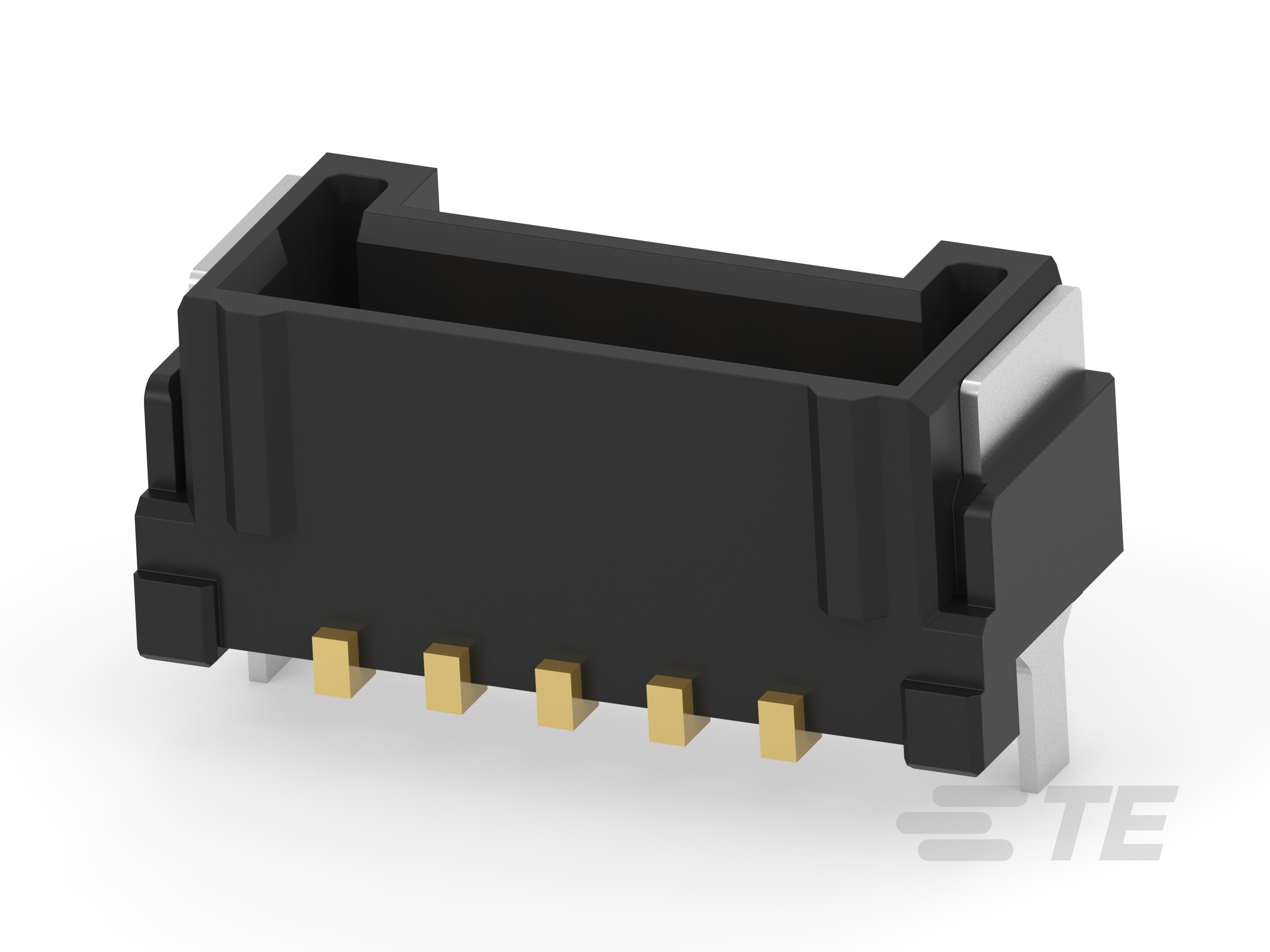

1.25MM HDR SMT, BRD LCKNG HPI, GOLD, 5P-6-2496750-5

6-2496750-5

PCB Mount Header, Vertical, Wire-to-Board, 5 Position, 1.25 mm Centerline, Gold (Au), Surface Mount, Power & Signal, Black, Tape & Reel

  • TE 内部编号 6-2496750-5
  • TE 内部产品描述 1.25MM HDR SMT, BRD LCKNG HPI, GOLD, 5P

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 5

  • 中心线（间距） (mm): 1.25

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 可堆叠 : 否

  • 插拔配置 : 正常

  • 列数 : 5

  • PCB 安装方向 : 垂直

  • 位数 : 5

  • 行数 : 1

电气特征

  • 介质耐压（最大值） (VAC): 500

  • 介质耐压（最大值） (VDC): 500

  • 介质耐压（最大值） (V): 500

  • 接触电阻 (mΩ): 20

  • 绝缘电阻 (MΩ): 100

  • 端接电阻 (mΩ): 20

  • 介质耐压（最大值） (VACrms): 500

  • 介质耐压（最大值） (Vrms): 500

  • 额定电压（最大值） (VDC): 50

  • 额定电压（最大值） (VAC): 50

  • 工作电压 (VAC): 50

  • 工作电压 (VDC): 50

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子接触部长度 (mm): 1.05

  • 端子布局 : 直插式

  • 端子制造 : 冲压成形

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子基材 : 铜合金

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金 (Au)

  • 端子接触部电镀材料表面涂层 : 哑光

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 3.6

  • PCB 端子端接区域电镀材料 : 金

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合固定类型 : 公端

  • PCB 安装固定类型 : SMT 压具 - 焊接

  • 接合对准类型 : 极化

  • 接合固定 : 带有

壳体特性

  • 中心线（间距） (mm): 1.25

  • 外壳材料 : 尼龙 9T

尺寸

  • 连接器长度 (mm): 9.5

  • 连接器高度 (mm): 4.2

  • 连接器宽度 (mm): 3.85

使用环境

  • 壳体温度额定值 : 高

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 屏蔽 : 否

  • 焊接工艺 : 支持回流焊

  • 装配工艺特点 : 自动插入封装

  • 电路应用 : 电源和信号

行业标准

  • RAST 版本 : 无

  • 工业标准 : USCAR

  • 与机构/标准产品兼容 : USCAR-21

  • IP 等级 : 未经测试

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装卷筒直径 : 330 mm [ 13 in ]

  • 封装方法 : 卷带包装
