6-2271082-0

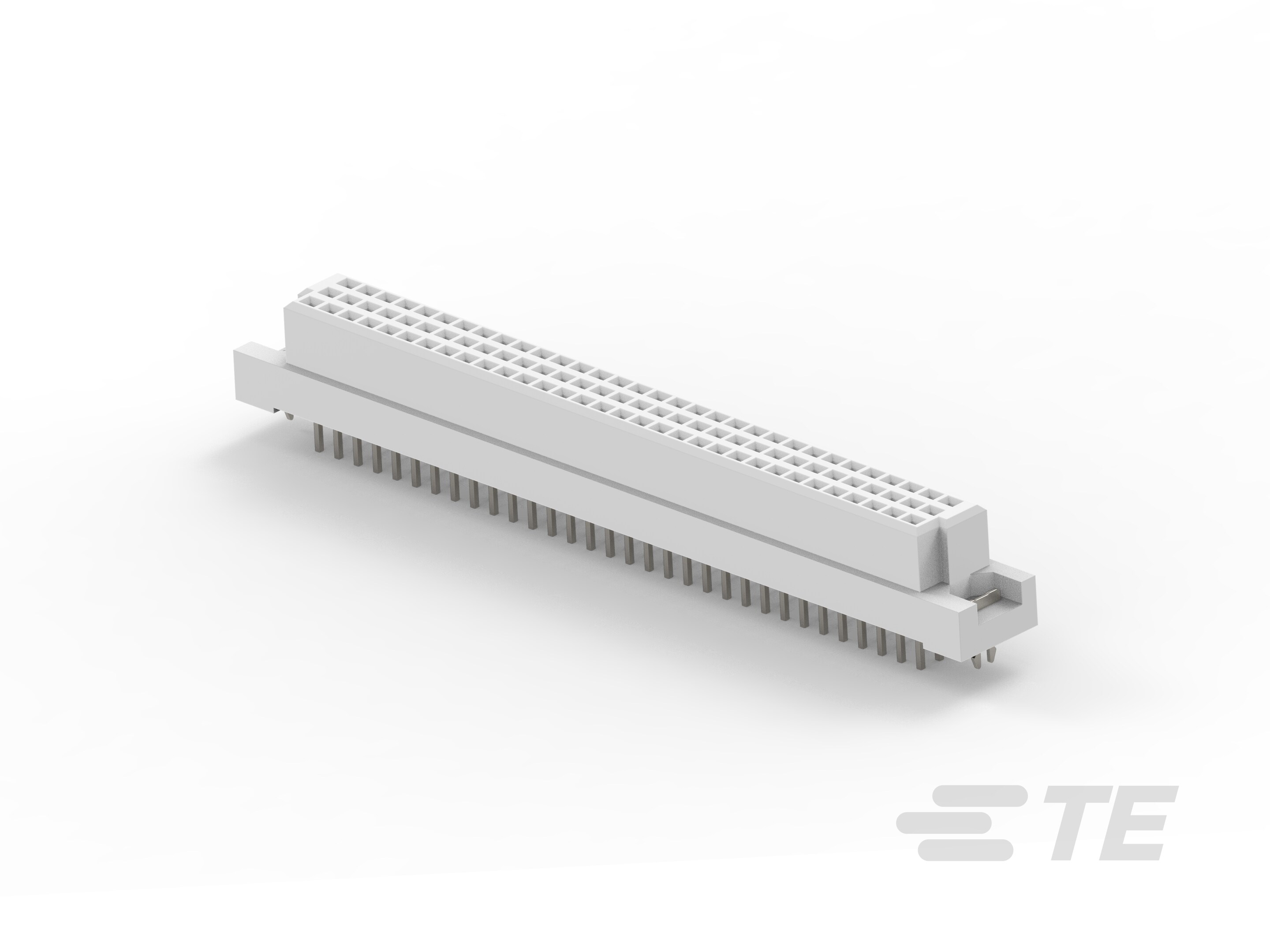

Receptacle, Board-to-Board, 96 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 32 Column, Eurocard Connectors
6-2271082-0
Receptacle, Board-to-Board, 96 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 32 Column, Eurocard Connectors
- TE 内部编号 6-2271082-0
- TE 内部产品描述 CELLO,REC,96P,TH,V,FG,DIP4.0,CLIP
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
端接柱体和尾部长度 : 4 mm [ .157 in ]
-
位数 : 96
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- CELLO CONNECTOR, TYPE C RECEPTACLE, VERTICAL WITH CLIPS ENG_CD_2271082_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-2271082-0_A.pdf 3D
- 下载查看 ENG_CVM_CVM_6-2271082-0_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-2271082-0_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-2271082-0_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-137009_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
DIN 尺寸 : 标准
-
DIN 级别 : III
结构特性
-
位数 : 96
-
行数 : 3
-
PCB 安装方向 : 垂直
-
列数 : 32
-
装载行 : A, B, C
电气特征
-
工作电压 (VDC): 1000
-
工作电压 (VAC): 1000
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子接合区域电镀材料厚度 : .076 µm [ 30 µin ]
-
端子类型 : 插针
-
端子接触部电镀材料 : 镀金
-
端子额定电流（最大值） (A): 2
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 4 mm [ .157 in ]
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
