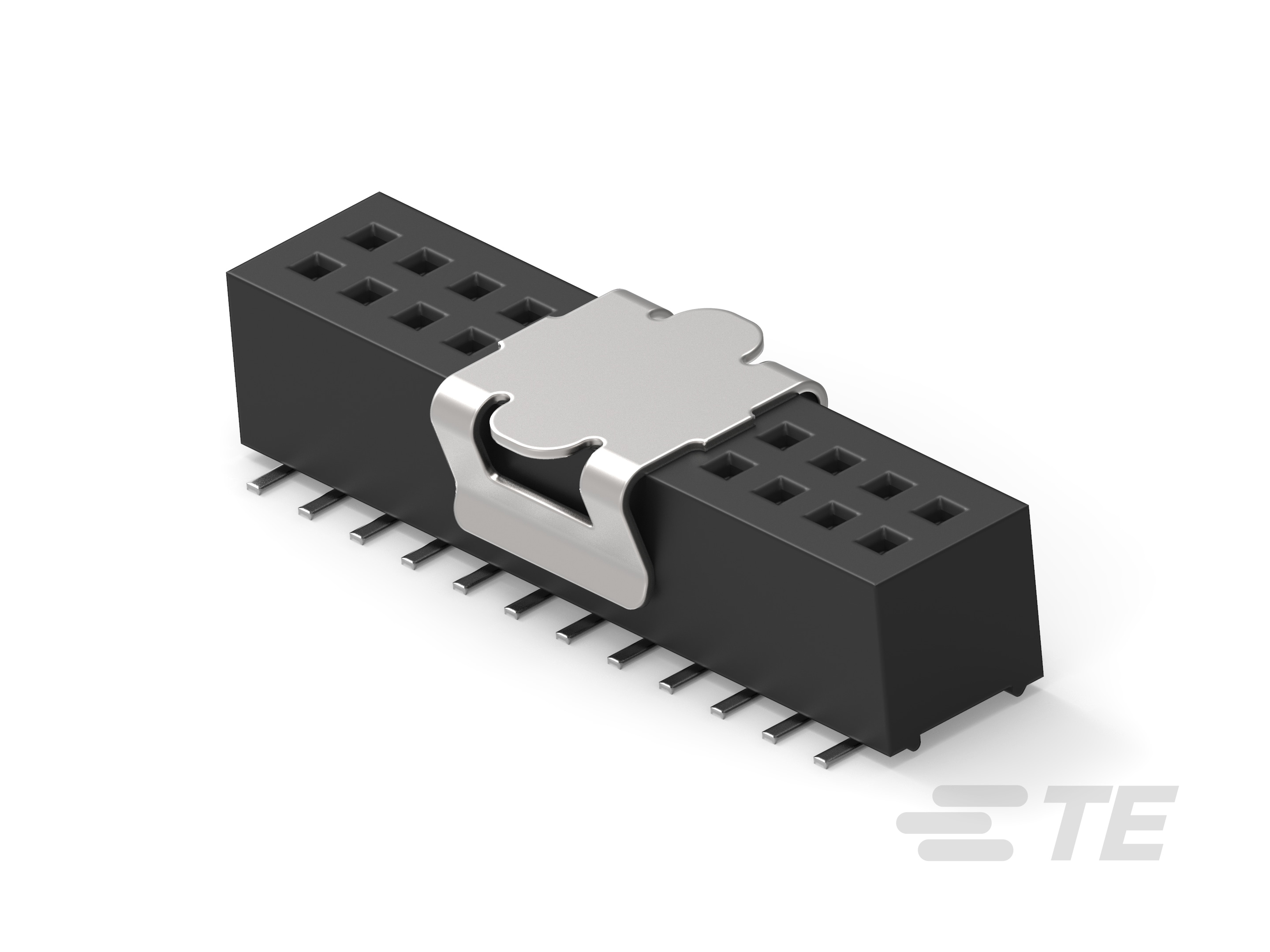

1MM-R-D12-VS-00-F-TRP

PCB Mount Receptacle, Vertical, Board-to-Board, 24 Position, 1 mm [.039 in] Centerline, Gold (Au), Surface Mount, Signal, AMPMODU Small Centerline

SCL 1.0 RCPT DR VT 024 SMT G1 TR-6-2267465-2

1MM-R-D12-VS-00-F-TRP

PCB Mount Receptacle, Vertical, Board-to-Board, 24 Position, 1 mm [.039 in] Centerline, Gold (Au), Surface Mount, Signal, AMPMODU Small Centerline

    • AMPMODU
    • AMPMODU 小引脚间距
  • TE 内部编号 6-2267465-2
  • TE 内部产品描述 SCL 1.0 RCPT DR VT 024 SMT G1 TR

  • PCB 连接器类型 : PCB 安装母端

  • PCB 安装方向 : 垂直

  • 连接器系统 : 板对板

  • 位数 : 24

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 施加的压力 : 低

  • PCB 连接器类型 : PCB 安装母端

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 可堆叠 : 否

  • 板对板配置 : 平行

  • 信号位置数量 : 24

  • 装载位置数量 : 24

  • 连接器端子负载状态 : 满载

  • PCB 安装方向 : 垂直

  • 位数 : 24

  • 行数 : 2

电气特征

  • 介质耐压（最大值） (VAC): 1000

  • 端接电阻 (mΩ): 16

  • 工作电压 (VDC): 30

  • 工作电压 (VAC): 30

主体特性

  • 装配过程特性材料 : 不锈钢

  • 主要产品颜色 : 黑色

接触件特性

  • 端子接触部长度 (mm): 2

  • 端子保护类型 : 闭合入口壳体

  • 端子布局 : 直插式

  • 端子形状和构造 : SMT 引线, 矩形

  • PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子接触部电镀材料表面涂层 : 亮光

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 磷青铜

  • 接合方柱尺寸 : .3 mm [ .011 in ]

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 插座

  • 端子额定电流（最大值） (A): 1

端接特性

  • 矩形端接柱体和尾部厚度 : .1 mm [ .003 in ]

  • 矩形端接柱体和尾部宽度 : .24 mm [ .009 in ]

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合固定 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : LCP

  • 接合入口位置 : 底部和顶部

  • 中心线（间距） : 1 mm [ .039 in ]

尺寸

  • 连接器长度 (mm): 12.6

  • 连接器高度 (mm): 3.12

  • 行间距 (mm): 1

使用环境

  • 壳体温度额定值 : 高

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 装配工艺特点 : 拾放盖

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装
