6-2232263-7

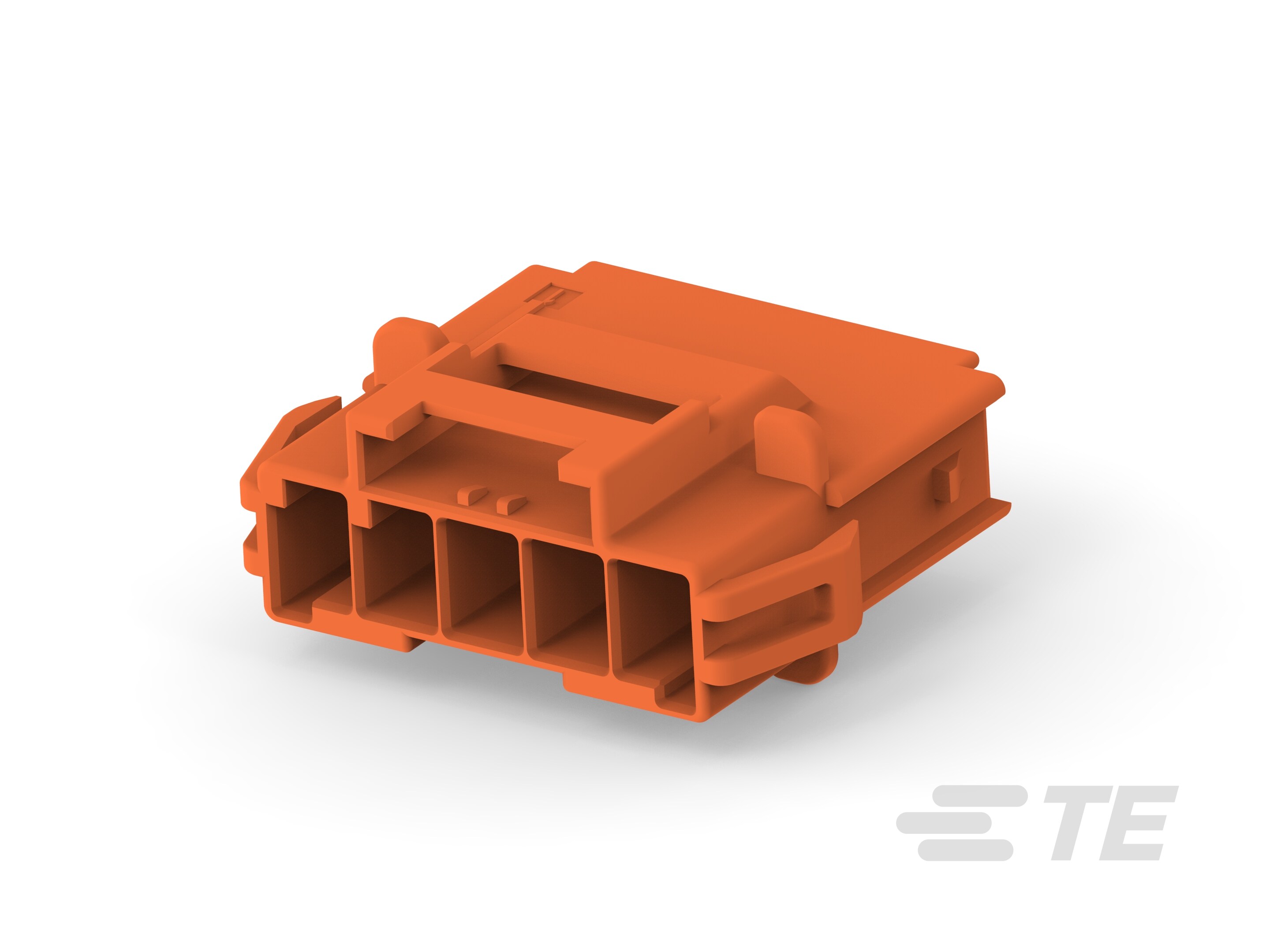

Housing, Cap, Wire-to-Wire, 5 Position, 6 mm [.236 in] Centerline, Wire & Cable, UL 94V-0, Power Triple Lock, Rectangular Power Connectors
6-2232263-7
Housing, Cap, Wire-to-Wire, 5 Position, 6 mm [.236 in] Centerline, Wire & Cable, UL 94V-0, Power Triple Lock, Rectangular Power Connectors
-
- POWER TRIPLE LOCK
- TE 内部编号 6-2232263-7
- TE 内部产品描述 PTL 1X5 CAP PANEL MT GLW WIRE KEY B BRO
- 所有 三重锁定电源连接器：灼热丝帽 (44)
-
封装方法 : Carton
-
工作温度范围 : -55 – 140 °C [ -67 – 284 °F ]
-
电路识别特性 : 带有
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
文档
产品图纸
- CAP HOUSING,PANEL MOUNT,SINGLE ROW POWER TRIPLE LOCK ENG_CD_2232263_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-2232263-7_B.pdf 3D
- 下载查看 ENG_CVM_CVM_6-2232263-7_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-2232263-7_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-2232263-7_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106118_N.pdf 英文版本
- 产品规格 ENG_SS_108-106118_H.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40045889_E.pdf 英文版本
- ENG_AAD_VDE_CERT_40045889_C1_A-1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
矩形电源连接器类型 : 护套
-
连接器系统 : 线到线
-
连接器和壳体类型 : 母端
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
-
电源位置数量 : 5
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : B
接触件特性
-
端子布局 : 直插式
-
壳体内的端子定位力 : 不带
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性类型 : 锁闩
-
连接器安装类型 : 面板安装
-
面板安装特性 : 带有
壳体特性
-
壳体颜色 : 褐色
-
中心线（间距） : 6 mm [ .236 in ]
-
外壳材料 : 尼龙 GF
尺寸
-
面板厚度（建议值） : 1 – 2 mm [ .039 – .079 in ]
-
连接器高度 (mm): 14.95
使用环境
-
工作温度范围 : -55 – 140 °C [ -67 – 284 °F ]
操作/应用
-
电路应用 : 电源
识别标记
-
电路识别特性 : 带有
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
-
UL 等级 : 获得认可
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : UL, VDE
包装特性
-
封装方法 : Carton
