产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

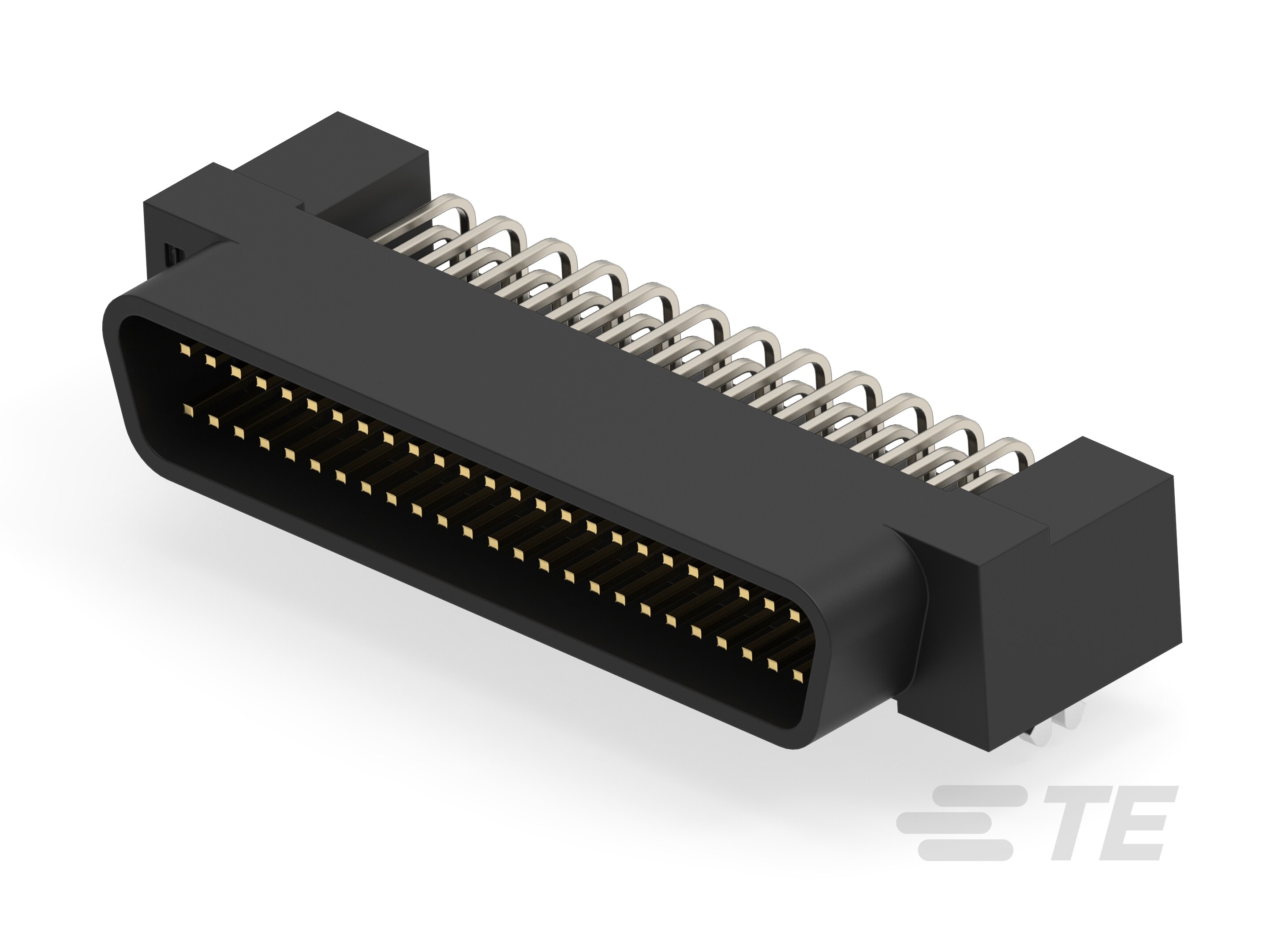

产品类型特性

  • 外壳类型 : 全塑

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 屏蔽 :

结构特性

  • 位数 : 50

  • 行数 : 2

  • PCB 安装方向 : 直角

主体特性

  • 连接器外形 : 标准

  • 柱体电镀材料 : 镍打底镀锡铅

  • 颜色 : 黑色

接触件特性

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 :

  • 端子形状和构造 : 圆形, 圆形

  • 端子额定电流(最大值) (A): 1

  • 端子接触部电镀厚度 (µin): 30

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体长度 : 3.1 mm [ .122 in ]

机械附件

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 固定支脚

  • 接合固定 : 不带

  • 连接器安装类型 : 板安装

  • 接合对准类型 : 与配合面成整体

  • 接合对准 : 带有

  • 接合固定 : 不带

  • 板锁材料 : 黄铜

壳体特性

  • 中心线(间距) : 1.27 mm [ .05 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 热塑性塑料

尺寸

  • 行间距 : 2.54 mm [ .1 in ]

  • 面板厚度 : 1.6 mm [ .06 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

其他

  • 注释 : 连接器焊接到接触件柱上以实现固定。对于带有固定支脚的连接器,应在焊接前临时将连接器固定到印刷电路板上。
