6-1618415-2

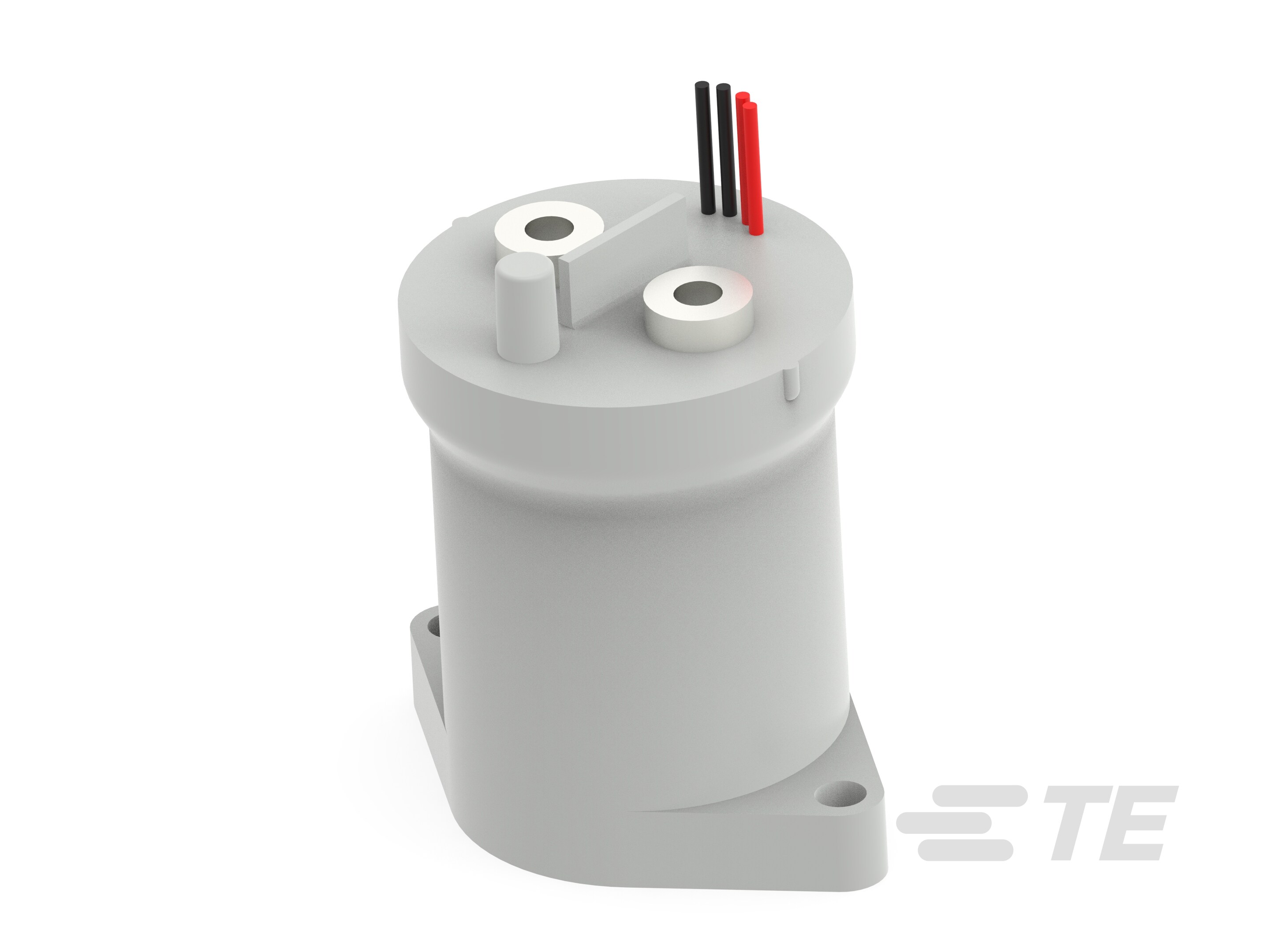

High Voltage Contactor, DC, 1 Form X SPST-NO, 150 A Contact Rating, 12 VDC Coil Voltage, Chassis Mount, Hermetically Sealed
6-1618415-2
High Voltage Contactor, DC, 1 Form X SPST-NO, 150 A Contact Rating, 12 VDC Coil Voltage, Chassis Mount, Hermetically Sealed
- TE 内部编号 6-1618415-2
- TE 内部产品描述 LEV100H4FNG=CONTACTOR 12V, AUX SPST,15"
- 别名 ID LEV100H4FNG
-
继电器和接触器类型 : 高压接触器
-
触点额定电流 (A): 150
-
端子排列方式 : 1 Form X SPST-NO
-
电流类型 : DC
-
线圈电压额定值 (VDC): 12
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-1618415-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_6-1618415-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-1618415-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-1618415-2_A.3d_stp.zip 英文版本
数据表/目录页
- SD-LEV100H = CONTACTOR WITH AUX CONTACT ENG_DS_SD-LEV100H_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 高压接触器
结构特性
-
辅助开关端子排列方式 : SPST NO
-
端子排列方式 : 1 Form X SPST-NO
-
端子极数 : 1
电气特征
-
端子开关电压（最大值） (VDC): 1000
-
触点额定电流 (A): 150
-
线圈电压额定值 (VDC): 12
-
线圈电阻 (Ω): 26
主体特性
-
外壳类型 : 密封式
端接特性
-
辅助端接和连接类型 : 导线连接器
-
干线端接和连接类型 : M5 母端
-
线圈端接和连接类型 : 悬空引线
机械附件
-
扭矩（主线） (in-lbs): 30 – 40
-
产品安装类型 : 机箱安装
尺寸
-
线圈导线长度 (in): 15
-
线径 (AWG): 22
-
线径 (mm²): .34
操作/应用
-
电流类型 : DC
其他
-
端子电流类 (A): >50 – ≤200
