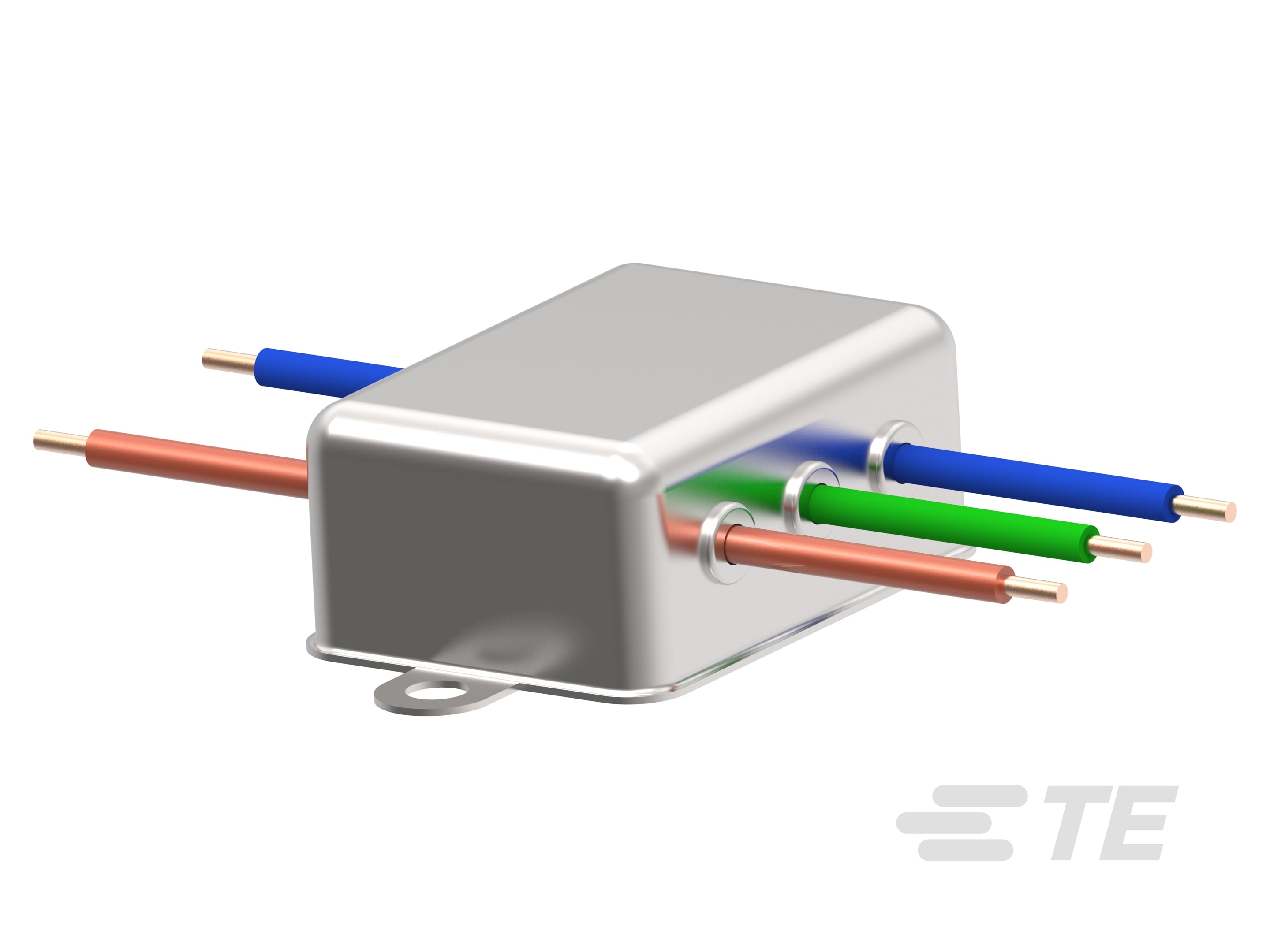

6-1609091-6
5A Current Rating, Wire Lead Input, Wire Lead Output, Corcom FB, Single Phase Filters
6-1609091-6
5A Current Rating, Wire Lead Input, Wire Lead Output, Corcom FB, Single Phase Filters
-
- Corcom
- Corcom FB
- TE 内部编号 6-1609091-6
- TE 内部产品描述 5FBL3=F8542
- 别名 ID 5FBL3
- 所有 Single Phase Filters, Corcom FB Series (9)
-
工组温度范围 (°C): -10 – 50
-
面板安装特性类型 : 安装孔
-
输出端接类型 : 导线引线
-
工作电压 (VAC): 300
-
额定电流 (A): 5
文档
产品图纸
- CUSTOMER DRAWING 5FBL3 ENG_CD_5FBL3_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-1609091-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_6-1609091-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-1609091-6_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_6-1609091-6_A.2d_dxf.zip 英文版本
数据表/目录页
- FB FBL and FBH SERIES ENG_DS_Corcom_lighting_EMI_filters_1.pdf 英文版本
- CORCOM FB SERIES Standard Performance FBL ENG_DS_1-1773961-9_CorcomFBLSeries_1810.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E48570_20180821_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
输出端接类型 : 导线引线
-
接地扼流选件 : 否
-
滤波要求 : 已滤波
-
输入端接类型 : 导线引线
电气特征
-
工作电压 (VAC): 300
-
额定电流 (A): 5
-
漏泄电流（最大值）（120VAC，60Hz） (mA): .12
-
漏泄电流（最大值）（250VAC，50Hz） (mA): .21
机械附件
-
面板安装特性类型 : 安装孔
使用环境
-
工组温度范围 (°C): -10 – 50
