该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

目录页/数据表

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

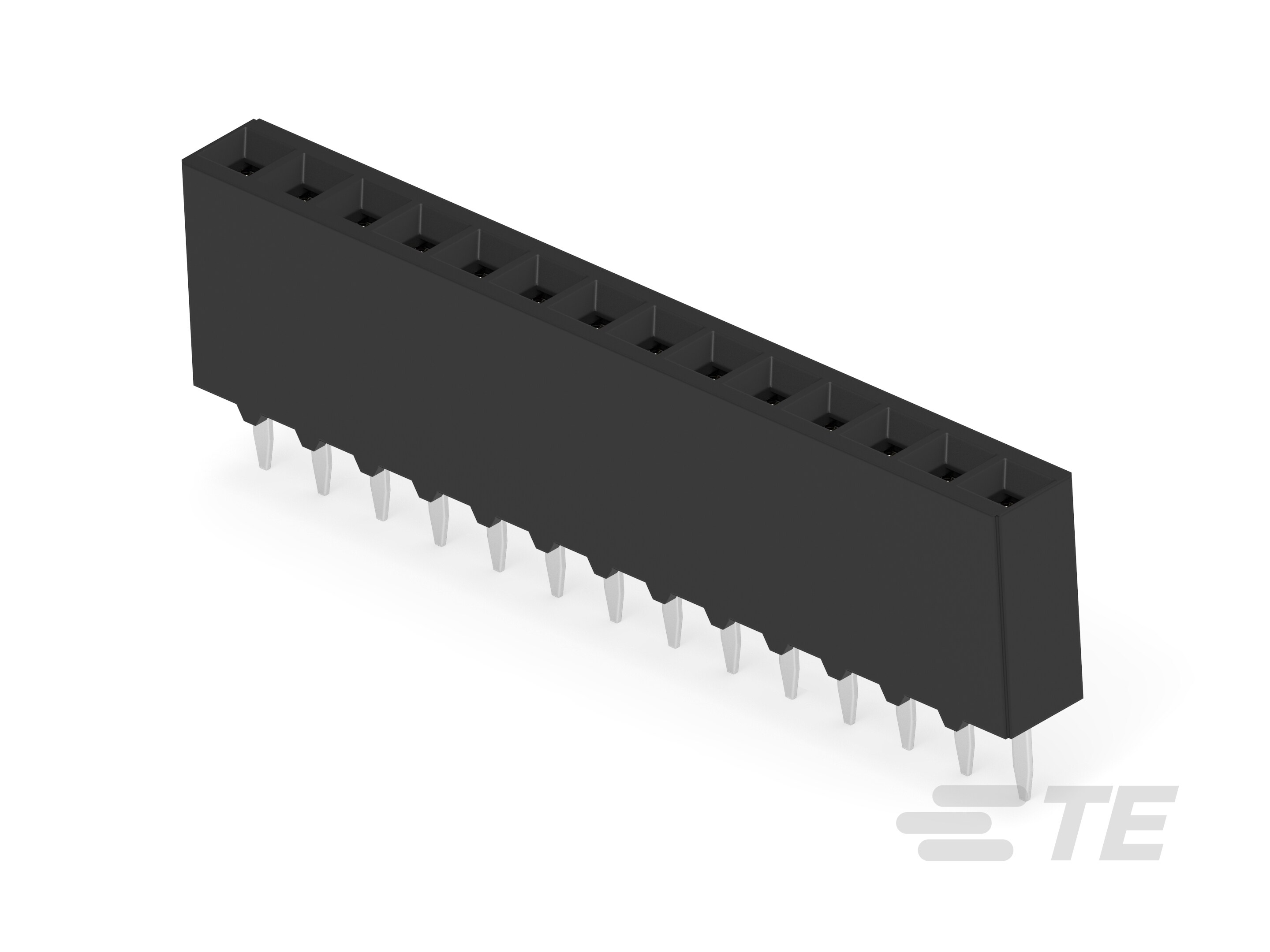

  • 连接器组件类型 : PCB 安装母端

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 系列 : AMPMODU, MOD II

  • 连接器类型 : 连接器组件

  • 外形 : 标准

  • 凸耳 :

  • 施加的压力 : 标准

  • 产品类型 : 连接器

结构特性

  • 可堆叠 :

  • PCB 安装方向 : 垂直

  • Number of Positions : 14

  • 行数 : 1

电气特征

  • 电压 (VAC): 333

  • 介质耐压 (Vrms): 750

  • 绝缘电阻 (MΩ): 5000

  • 接触电阻 (MΩ): 12

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 :

  • 端子配置 : 短点

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 : .25 µm [ 10 µin ]

  • 端子类型 : 插座

  • Contact Current Rating (Max) (A): 2

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀厚度 (µin): 150 – 300

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体长度 : 2.92 mm [ .115 in ]

机械附件

  • PCB 安装固定 : 不带

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚酯 - GF

  • 壳体进入方式 : 闭合入口, 顶部

尺寸

  • PCB 厚度(建议) : 1.4 – 2.4 mm [ .055 – .094 in ]

  • 高度 : 8.64 mm [ .34 in ]

  • 尾部长度 : 2.92 mm [ .115 in ]

使用环境

  • 工组温度范围 (°C): -65 – 125

  • 高温兼容 :

操作/应用

  • 拾放盖 : 不带

  • 焊接工艺特性 : 板支座

  • 适用于 : 与接头配合

行业标准

  • UL 易燃性等级 : UL 94V-0

  • MIL-C-55032 :

  • 已批准的标准 : CSA LR7189, UL E28476

包装特性

  • 封装方法 : 盒和管, 管

  • 封装数量 : 56

其他

  • 注释 : TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度,在最大触点尺寸上增加 .51 [.020](不包含斜面上的柱引线)。
