6-1415536-7

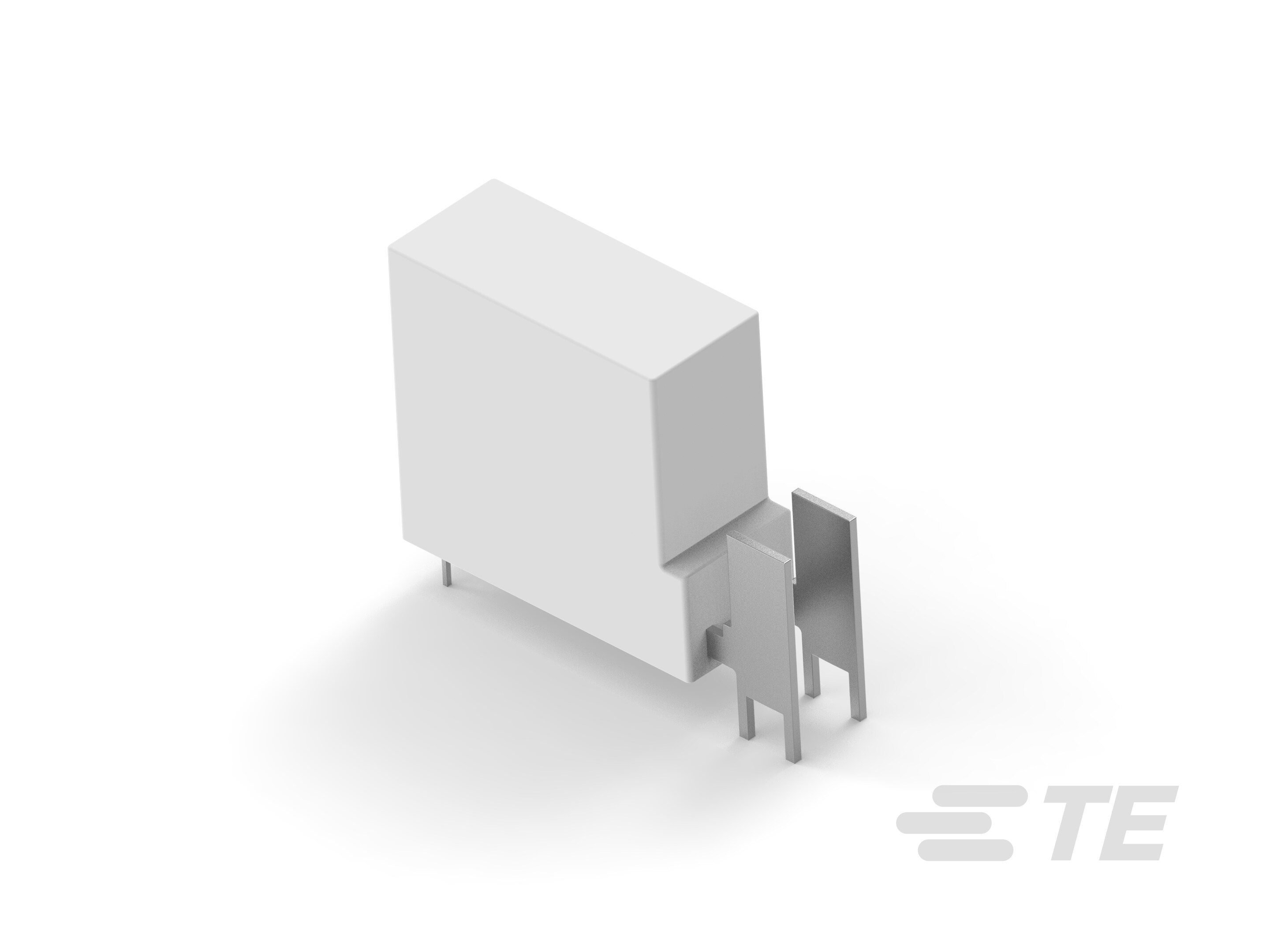

General Purpose Power Relay, DC, Monostable, 1 Form A (NO), 16 A Contact Rating, 24 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK 41063

0410 63 046 005WG-6-1415536-7

6-1415536-7

General Purpose Power Relay, DC, Monostable, 1 Form A (NO), 16 A Contact Rating, 24 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK 41063

    • SCHRACK
    • SCHRACK 41063
  • TE 内部编号 6-1415536-7
  • TE 内部产品描述 0410 63 046 005WG
  • 别名 ID 41063046005WG

  • 继电器和接触器类型 : 通用功率继电器

  • 电流类型 : DC

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form A (NO)

  • 触点额定电流 (A): 16

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 线圈特性 : UL 线圈绝缘类 F

  • 端子极数 : 1

  • 端子排列方式 : 1 Form A (NO)

电气特征

  • 线圈电阻 (Ω): 1600

  • 端子开关电压（最大值） (VAC): 400

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 端子极限断开电流 (A): 16

  • 端子极限连续电流 (A): 16

  • 端子极限关合电流 (A): 25

  • 触点额定电流 (A): 16

  • 线圈电压额定值 (VDC): 24

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值（直流） (W): .36

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

  • 产品重量 : 24 g [ .847 oz ]

  • 外壳类型 : 支持抗焊剂自动焊接

接触件特性

  • 端子材料 : AgNi

端接特性

  • 干线端接和连接类型 : 快速连接端子

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 板安装

尺寸

  • 产品高度 : 28.5 mm [ 1.122 in ]

  • 产品长度 : 40.5 mm [ 1.594 in ]

  • 产品宽度 : 12.5 mm [ .492 in ]

  • 端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

  • 端子和线圈间绝缘间隙 : 8 mm [ .315 in ]

使用环境

  • 环境保护类别 : RTII

  • 环境温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电流类型 : DC

  • 线圈励磁系统 : 单稳态

包装特性

  • 封装方法 : Tray

其他

  • 端子电流类 (A): >10 – ≤16

  • 线圈功率额定值类 (W): >.3 – ≤.6

  • Height Class (Mechanical) : >27 – ≤33 mm [ >1.063 – ≤1.299 in ]

  • Length Class (Mechanical) : >33 – ≤45 mm [ >1.299 – ≤1.772 in ]
