6-1376492-6

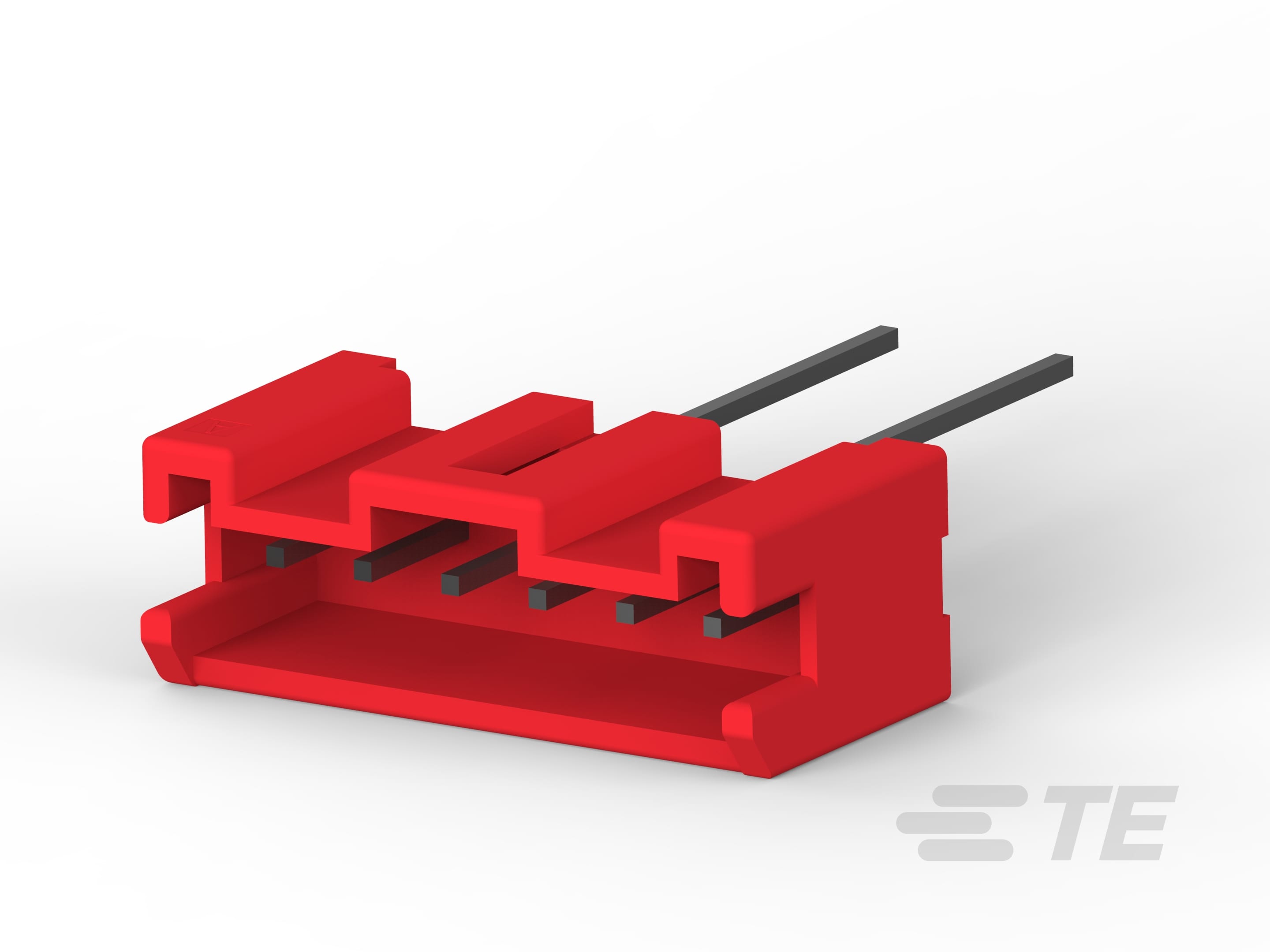

PCB Mount Header, Vertical, Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin (Sn), AMP Signal Double Lock
6-1376492-6
PCB Mount Header, Vertical, Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin (Sn), AMP Signal Double Lock
-
- AMP 双重锁定信号
- TE 内部编号 6-1376492-6
- TE 内部产品描述 2.5 SMC HDR 6POS RED TAPE
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 线到板
-
位数 : 6
-
行数 : 1
文档
产品图纸
- 2.5mm PITCH SIGNAL MATE CONN ON TAPE HEADER (V-TYPE) ENG_CD_1376492_E2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-1376492-6_G.pdf 3D
- 下载查看 ENG_CVM_CVM_6-1376492-6_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-1376492-6_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-1376492-6_G.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5286_D1_114_5286.c.pdf 英文版本
- 产品规格 ENG_SS_108-5703_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 6
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
-
工作电压 (VAC): 50
主体特性
-
主要产品颜色 : 红色
接触件特性
-
端子接触部电镀材料表面涂层 : 哑光
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 黄铜
-
端子布局 : 直插式
-
端子形状和构造 : 正方形
-
PCB 端子端接区域电镀材料厚度 : .8 – 1.6 µm [ 31.49 – 62.99 µin ]
-
接合方柱尺寸 : .5 mm [ .02 in ]
-
端子接合区域电镀材料厚度 : .8 µm [ 31.49 µin ]
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
端子底板材料厚度 : .5 – 1.2 µm [ 19.68 – 47.24 µin ]
-
端子底板材料 : 铜
-
端子接触部电镀材料 : 锡 (Sn)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 2.5
端接特性
-
方形端接柱体和尾部尺寸 : .5 mm [ .02 in ]
-
端接柱体和尾部长度 (mm): 2.8, 16.8
-
端接柱体和尾部长度 (in): .11, .661
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准类型 : 极化
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 不带
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : 尼龙 66 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 17.5 mm [ .68 in ]
-
连接器高度 : 8.6 mm [ .34 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 8.2 mm [ .32 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 450
-
封装方法 : 胶带
