583718-9

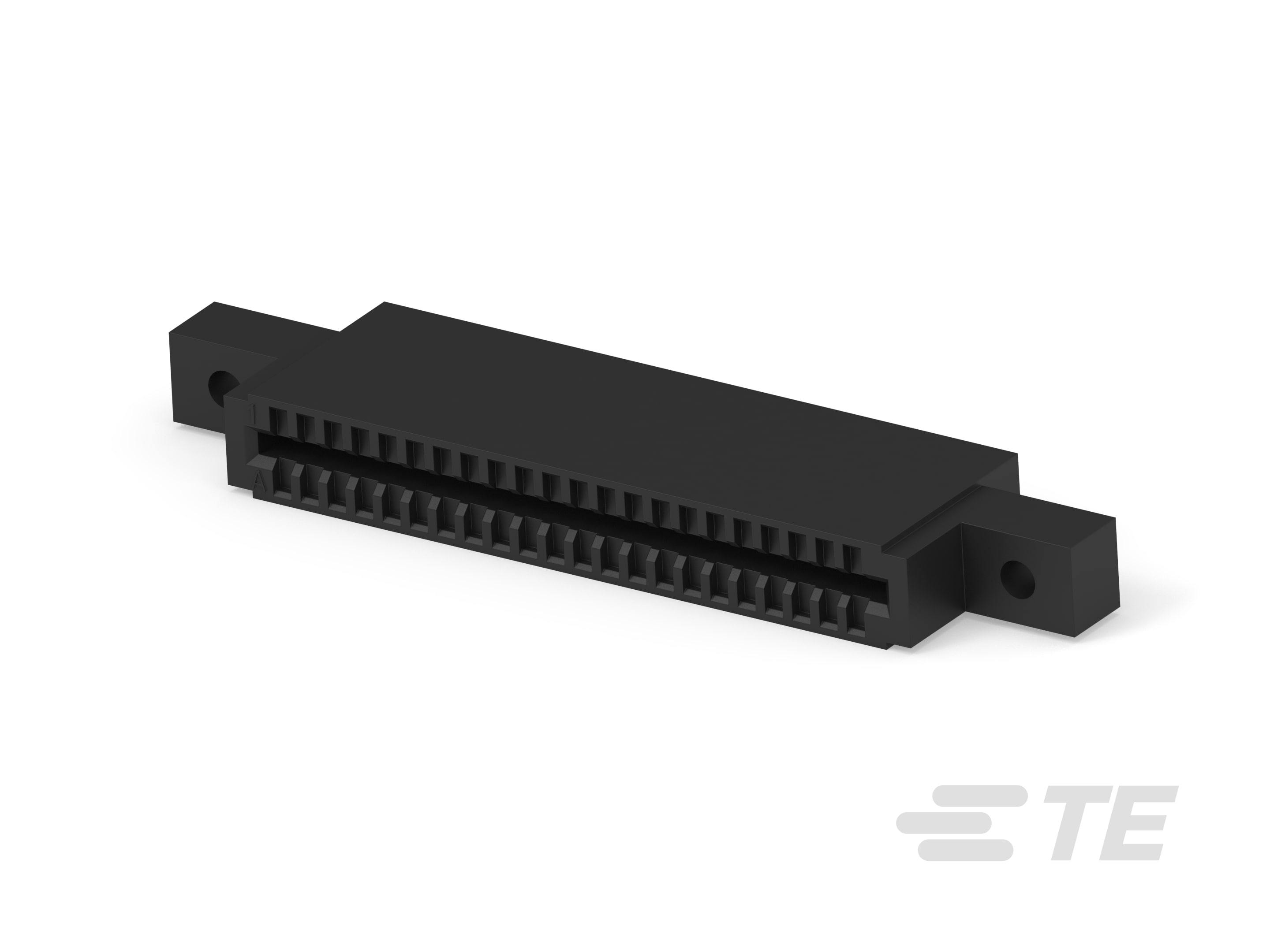

Wire-to-Board Card Edge Housing, 22 Position, 2.54 mm [.1 in] Centerline, 22 Dual Positions, Wire & Cable, Power & Signal, AMP Twin-Leaf
583718-9
Wire-to-Board Card Edge Housing, 22 Position, 2.54 mm [.1 in] Centerline, 22 Dual Positions, Wire & Cable, Power & Signal, AMP Twin-Leaf
-
- AMP
- AMP Twin-Leaf
- TE 内部编号 583718-9
- TE 内部产品描述 TW-LEAF CRP HSG 22 POS 100 C/L
-
连接器系统 : 线到板
-
位数 : 22
-
中心线（间距） : 2.54 mm [ .1 in ]
-
双位置数量 : 22
-
连接器和端子端接到 : 电线和电缆
文档
产品图纸
- HOUSING, CRIMP SNAP TWIN LEAF ENG_CD_583718_U1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_583718-9_AS.pdf 3D
- 下载查看 ENG_CVM_CVM_583718-9_AS.2d_dxf.zip 英文版本
- ENG_CVM_CVM_583718-9_AS.3d_igs.zip 英文版本
- ENG_CVM_CVM_583718-9_AS.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-9031_D.pdf 英文版本
- ENG_SS_108-9051_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7527_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_19731123_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 22
-
双位置数量 : 22
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 5
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 聚酯 GF
-
中心线（间距） : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 125
-
封装方法 : Box
