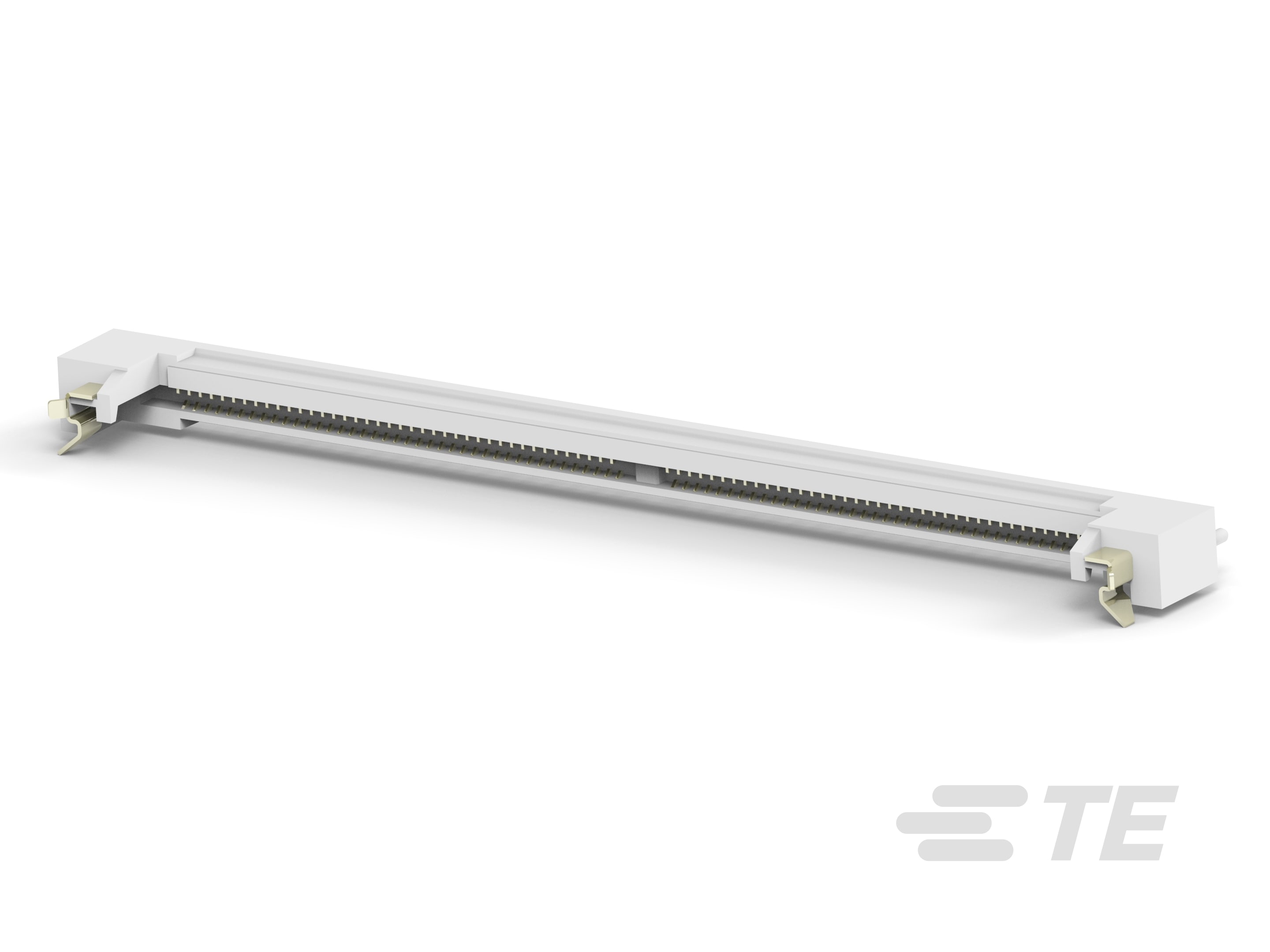

- MICRO-EDGE
- TE 内部编号 5822021-5
- TE 内部产品描述 80 ME .050 VERT M/L PB-FREE
-
模块方向 : 垂直
-
位数 : 80
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
文档
产品图纸
- CONNECTOR, MICRO-EDGE, .050, VERTICAL, TIN PLATE, METAL LATCH ENG_CD_5822021_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5822021-5_B.pdf 3D
- 下载查看 ENG_CVM_CVM_5822021-5_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5822021-5_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_5822021-5_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1061_B.pdf 英文版本
- S_114-1061_B.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
结构特性
-
行数 : 1
-
钥匙数 : 1
-
模块方向 : 垂直
-
位数 : 80
主体特性
-
连接器外形 : 标准
-
插销材料 : 黄铜
-
插销电镀材料 : 镍
-
固定柱位置 : 中心
接触件特性
-
端子接合区域电镀材料厚度 (µin): 200
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 磷青铜
-
内存插槽类型 : 内存卡
-
端子接触部电镀材料 : 锡 (Sn)
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 1
端接特性
-
端接柱体和尾部长度 (mm): 3.05, 3.66
-
端接柱体和尾部长度 (in): .12, .144
-
PCB 端接方法 : 通孔 - 焊接
-
插入种类 : 凸轮
机械附件
-
接合对准类型 : 中心柱
-
极化 : 右
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 1.27 mm [ .05 in ]
-
壳体颜色 : 土黄色
-
外壳材料 : LCP
尺寸
-
中心固定孔直径 : 1.63 mm [ .064 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 315
-
封装方法 : Tube, 盒和管
