该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

580420-000

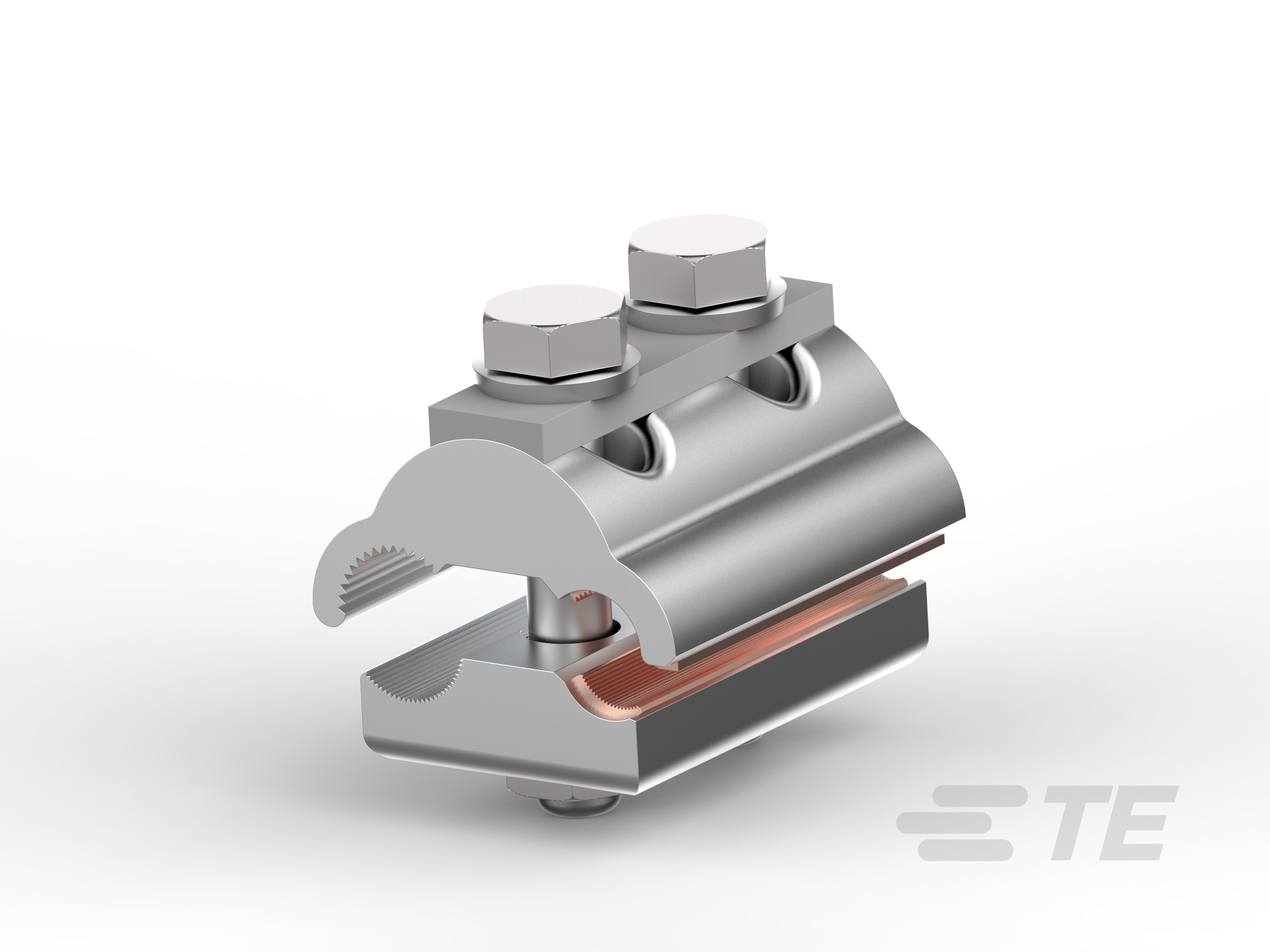

Power Systems Clamps, Worldwide, Bolted Type, ≤ 42 kV, Overhead, PG Clamp for Aluminum/Copper BM, Hellstern HEL

HEL-3911-580420-000

580420-000

Power Systems Clamps, Worldwide, Bolted Type, ≤ 42 kV, Overhead, PG Clamp for Aluminum/Copper BM, Hellstern HEL

    • Hellstern
    • Hellstern HEL

  • 电源系统线夹产品供货情况 : 全球

  • 电源系统线夹技术 : 栓接类型

  • 电源系统线夹电压等级 (kV): ≤ 42

  • 开销 : 是

  • 用于铝质电缆的 PG 夹具 : 否

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电源系统线夹技术 : 栓接类型

  • 用于铝质电缆的 PG 夹具 : 否

  • PG Clamp for Aluminum/Copper BM : 是

  • 用于铜质电缆的 PG 夹具 : 否

  • 产品系列 : 螺栓并沟线夹

电气特征

  • 电源系统线夹电压等级 (kV): ≤ 42

主体特性

  • 重量 (gr/pc): 150

机械附件

  • 拧紧扭矩（建议） (Nm): 22

尺寸

  • 导体截面（铜） (mm²): 10 – 95

  • 导体截面 (AAC) (mm²): 25 – 150

  • 导体截面 (ACSR) (mm²): 25/4 – 120/20

  • 导体直径（铜） (mm): 5.1 – 12.5

  • 导体直径（铝） (mm): 6.3 – 15.7

  • 螺栓尺寸 : 2 x M8

操作/应用

  • 开销 : 是

  • 应用类型 : 裸露架空线路

行业标准

  • 标准参考 : VDE 0210 & 0212

产品供货情况

  • 电源系统线夹产品供货情况 : 全球

产品合规性
