5796055-3

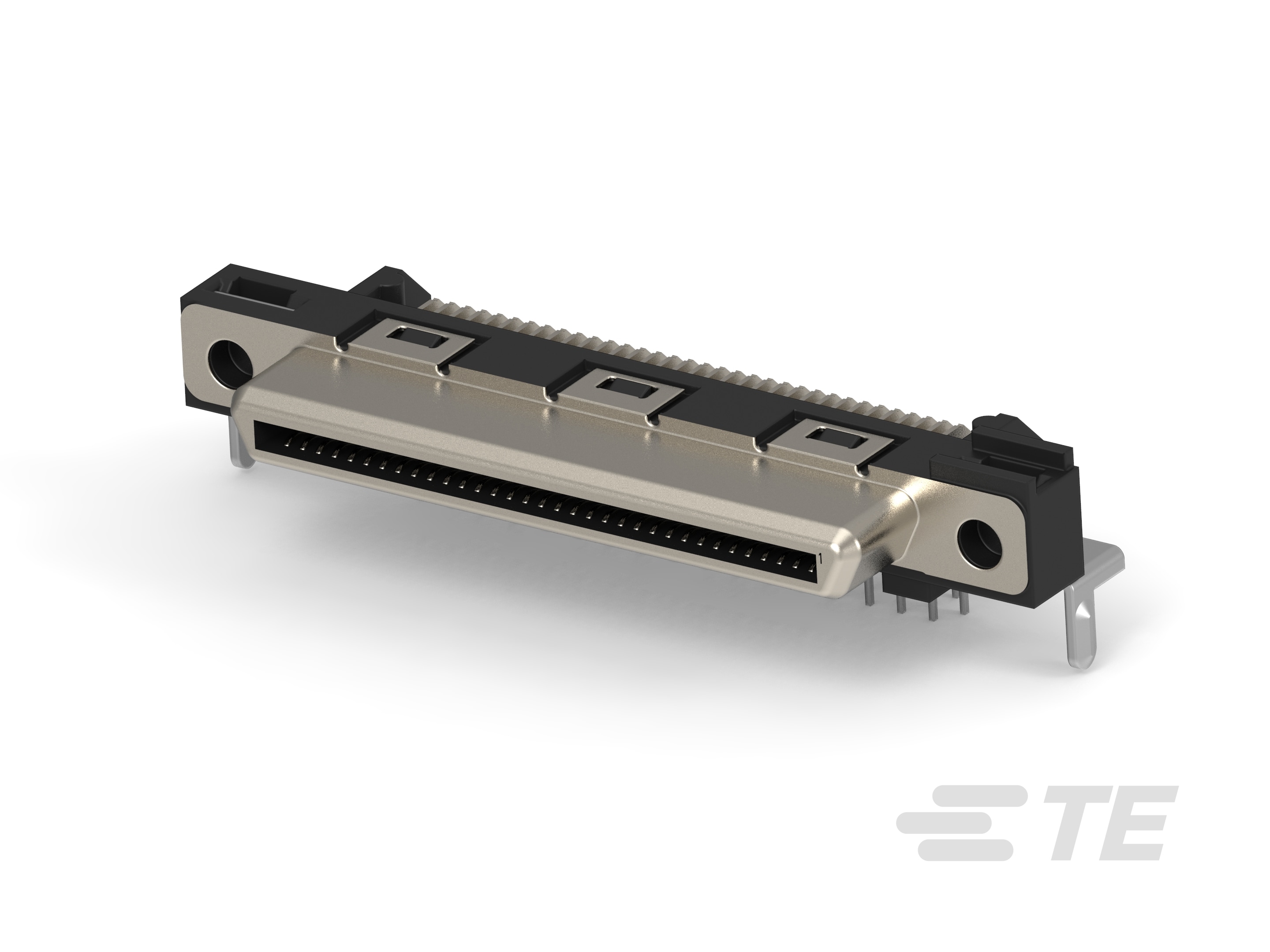

68 Position D-Shaped Connector, Receptacle, Board-to-Board / Cable-to-Board, Panel Mount & Board Mount, CHAMP .8 mm Connector
5796055-3
68 Position D-Shaped Connector, Receptacle, Board-to-Board / Cable-to-Board, Panel Mount & Board Mount, CHAMP .8 mm Connector
-
- CHAMP
- CHAMP .8 mm 连接器
- TE 内部编号 5796055-3
- TE 内部产品描述 68 CHAMP R/A ASSY,LC
-
位数 : 68
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板 | 缆到板
-
连接器安装类型 : 面板安装和板载
-
中心线（间距） : .8 mm [ .031 in ]
文档
产品图纸
- RECEPTACLE ASSEMBLY, RIGHT ANGLE, 68 POS, SHIELDED, CHAMP 0.8mm ENG_CD_5796055_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5796055-3_C.pdf 3D
- 下载查看 ENG_CVM_CVM_5796055-3_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5796055-3_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_5796055-3_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-6057_D.pdf 英文版本
- 产品规格 ENG_SS_108-1471_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板 | 缆到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 68
主体特性
-
连接器外形 : 高
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 1.5
-
端子选项 : 已安装
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
矩形端接柱体和尾部厚度 : .25 mm [ .01 in ]
-
矩形端接柱体和尾部宽度 : .3 mm [ .011 in ]
机械附件
-
PCB 安装固定 : 带有
-
面板安装方式 : 后部安装
-
接合固定类型 : 螺钉锁
-
PCB 安装固定类型 : 板锁
-
接合固定 : 带有
-
连接器安装类型 : 面板安装和板载
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : .8 mm [ .031 in ]
尺寸
-
行间距 : 1.4 mm [ .05 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 35
-
封装方法 : Box
