5787366-1

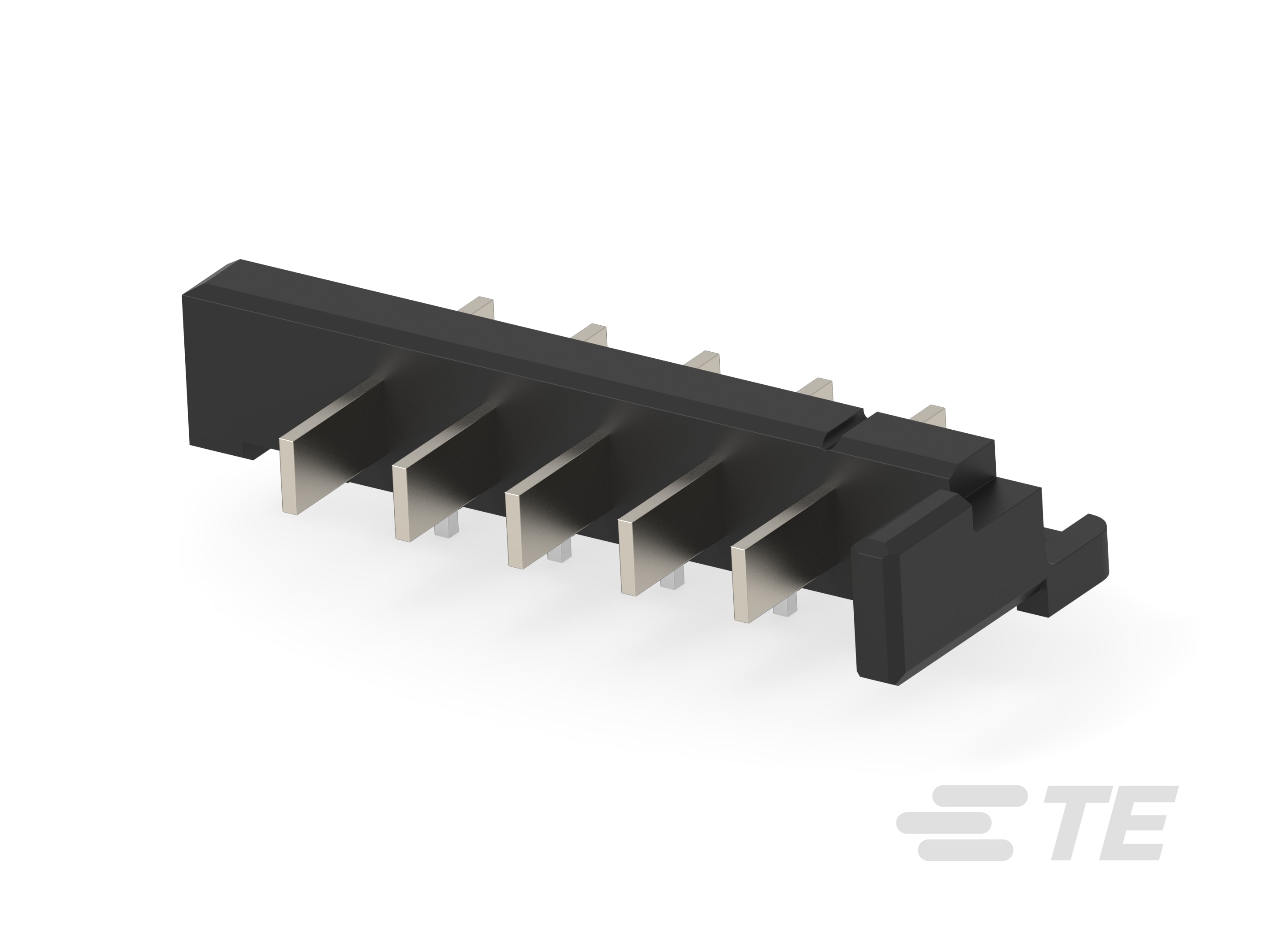

Board-to-Board, 5 Position, 5 mm [.197 in] Centerline, Plug, 12 VDC, Right Angle, Printed Circuit Board, Power & Signal, DC Jack Connectors
5787366-1
Board-to-Board, 5 Position, 5 mm [.197 in] Centerline, Plug, 12 VDC, Right Angle, Printed Circuit Board, Power & Signal, DC Jack Connectors
- TE 内部编号 5787366-1
- TE 内部产品描述 HDR ASY,RA,RKEY,STR TAIL,12.0V
-
连接器系统 : 板对板
-
位数 : 5
-
中心线（间距） : 5 mm [ .197 in ]
-
连接器和壳体类型 : 插头
-
工作电压 (VDC): 12
文档
产品图纸
- HEADER ASSEMBLY, RIGHT ANGLE, RIGHT VOLTAGE KEY, 12V, BATTERY INTERCONNECTS ENG_CD_5787366_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5787366-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_5787366-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5787366-1_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_5787366-1_O.3d_stp.zip 英文版本
数据表/目录页
- 2_PIECE_POWER_CONNECTORS_qrg_4-1773458-1 ENG_DS_4-1773458-1_2_PIECE_POWER_CONNECTORS_QRG_0212.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-1501_B.pdf 英文版本
- 合格检测报告 S_501-305_O.tif 英文版本
- JPN_SS_501-305_O.pdf 日语
- S_501-305_O.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
连接器和壳体类型 : 插头
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 5
-
PCB 安装方向 : 直角
电气特征
-
工作电压 (VDC): 12
接触件特性
-
端子底板材料 : 镍
-
PCB 端子端接区域电镀材料 : 锡
-
端子额定电流（最大值） (A): 7
机械附件
-
PCB 安装固定 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -30 – 70 °C [ -22 – 158 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 88
-
封装方法 : Tray
