5786583-1

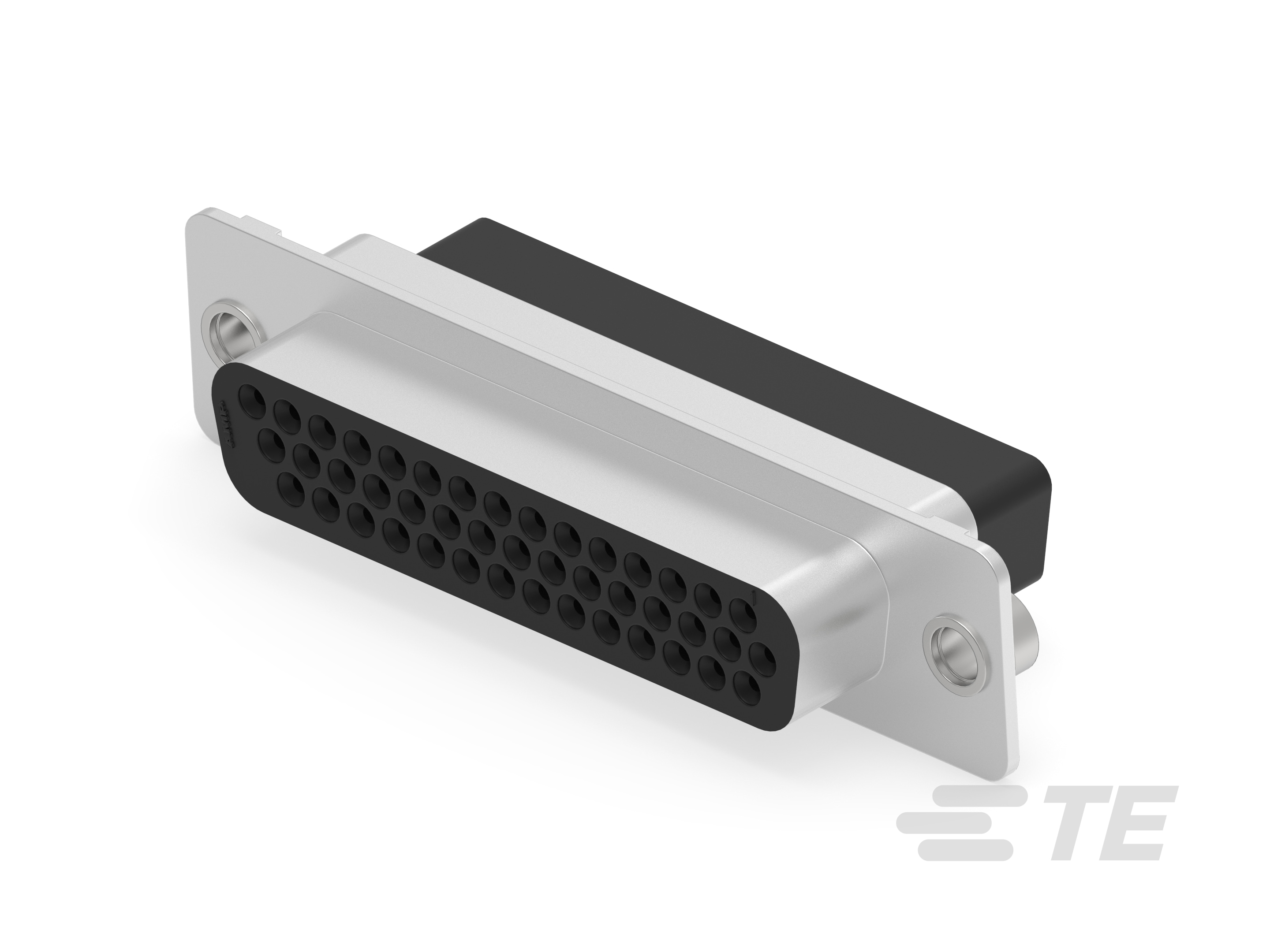

44 Position D-Shaped Connector, Receptacle, Cable-to-Cable, Panel Mount, Shell Size 3, 2.29 mm [.09 in] Centerline, Wire & Cable, Signal
5786583-1
44 Position D-Shaped Connector, Receptacle, Cable-to-Cable, Panel Mount, Shell Size 3, 2.29 mm [.09 in] Centerline, Wire & Cable, Signal
-
- AMPLIMITE
- TE 内部编号 5786583-1
- TE 内部产品描述 RCPT ASSY,44P,HDP-22,CN
- 所有 D-Sub 压接插座，信号，44 针脚，22 号插座，外壳尺寸 3 (4)
-
位数 : 44
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到缆
-
连接器安装类型 : 面板安装
-
连接器壳体尺寸 : 3
文档
产品图纸
- RECEPTACLE ASSY, SIZE 3, 44 POSITION, HDP-22 AMPLIMITE 英文版本
- RECEPTACLE ASSY, SIZE 3, 44 POSITION, HDP-22 AMPLIMITE ENG_CD_5786583_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5786583-1_O.pdf 英文版本
- 3D_CVM_CVM_5786583-1_O1.pdf 3D
- 下载查看 ENG_CVM_CVM_5786583-1_O1.3d_igs.zip 英文版本
- ENG_CVM_CVM_5786583-1_O1.3d_stp.zip 英文版本
- ENG_CVM_CVM_5786583-1_O1.2d_dxf.zip 英文版本
- ENG_CVM_5786583-1_O.2d_dxf.zip 英文版本
- ENG_CVM_5786583-1_O.3d_igs.zip 英文版本
- ENG_CVM_5786583-1_O.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10001_H.pdf 英文版本
- 产品规格 ENG_SS_108-1268_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-156_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9381_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 正面金属外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到缆
-
连接器壳体尺寸 : 3
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 44
主体特性
-
插针材料 : 玻璃填充 PBT/尼龙
-
外壳电镀材料 : 锡
接触件特性
-
端子大小 : 尺寸 22
-
端子选项 : 单独订购
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 面板安装
-
接合固定 : 带有
-
接合固定类型 : 箝紧螺母，4-40 UNC
壳体特性
-
外壳材料 : 钢
-
中心线（间距） : 2.29 mm [ .09 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 400
-
封装方法 : 包装
