5749110-2

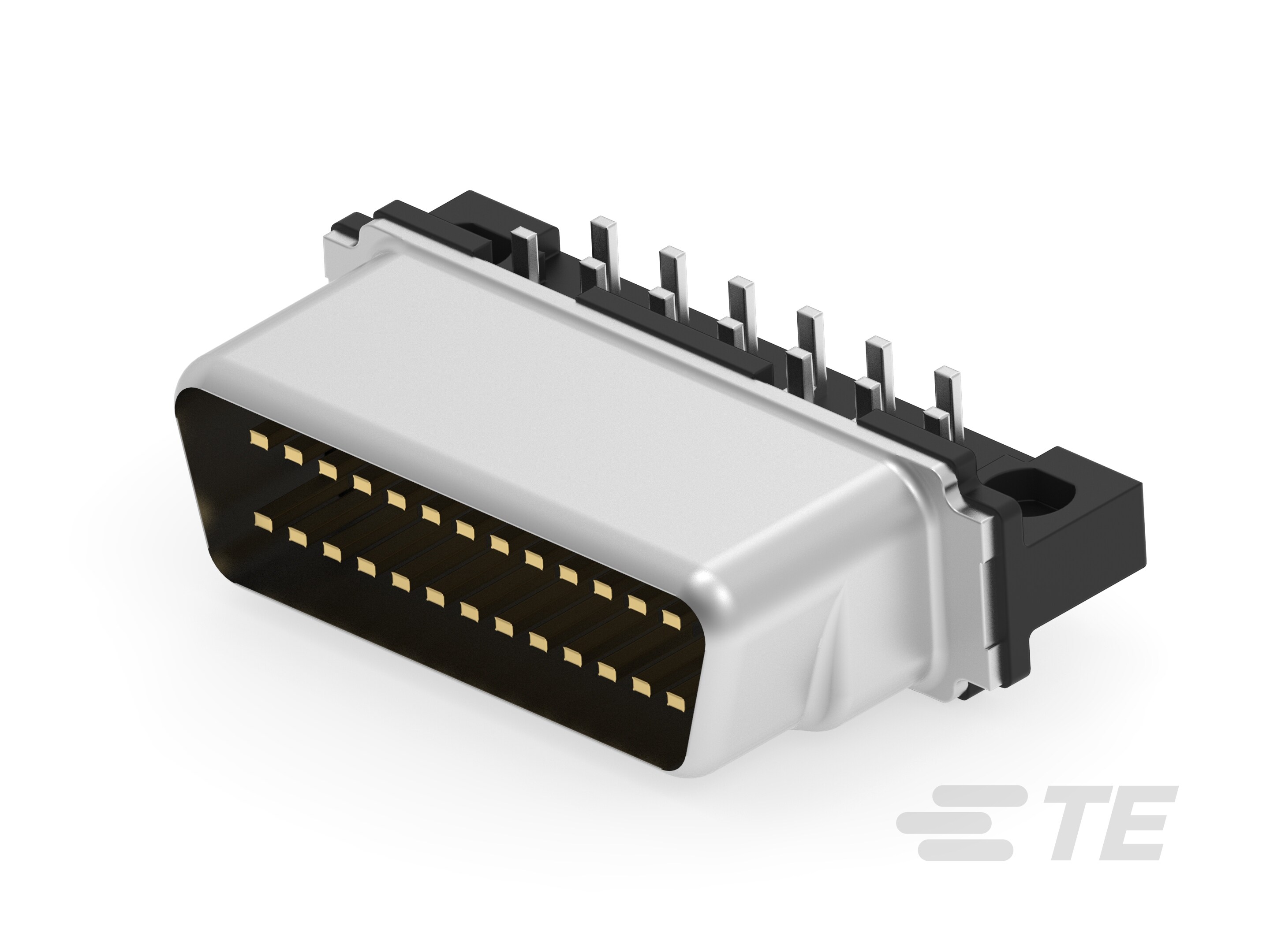

26 Position, Plug, Cable-to-Cable, Cable Mount (Free-Hanging), 1.27 mm [.05 in] Centerline, Wire & Cable, Signal, AMPLIMITE 0.50 Series

26 50SR CABLE PLUG SUB-ASSY-5749110-2

5749110-2

26 Position, Plug, Cable-to-Cable, Cable Mount (Free-Hanging), 1.27 mm [.05 in] Centerline, Wire & Cable, Signal, AMPLIMITE 0.50 Series

    • AMPLIMITE
    • AMPLIMITE .50 系列
  • TE 内部编号 5749110-2
  • TE 内部产品描述 26 50SR CABLE PLUG SUB-ASSY

  • 位数 : 26

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到缆

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 中心线（间距） : 1.27 mm [ .05 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到缆

  • 连接器产品类型 : 连接器组件

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 26

  • 行数 : 2

  • 与线缆类型兼容 : 圆形护套电缆

主体特性

  • 带状电缆中心线间距 (in): .025

  • 主要产品颜色 : 黑色

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 30

  • 导线端子端接区域电镀材料 : 锡

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 薄金或镀金

  • 端子底板材料 : 钯镍

  • 端子额定电流（最大值） (A): 1

  • 端子选项 : 已安装

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

  • 端接盖 : 不带

机械附件

  • 接合固定 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 尼龙 | 聚酯

  • 中心线（间距） : 1.27 mm [ .05 in ]

尺寸

  • 兼容的绝缘直径（最大值） (mm): .91

  • 兼容的绝缘直径范围 : .74 – .91 mm [ .029 – .036 in ]

  • 实芯线径 (mm²): .05 – .1

  • 实芯线径 (AWG): 30 – 28

  • 线径 (AWG): 30 – 28

  • 线径 (mm²): .05 – .09

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 21

  • 封装方法 : Tube
