5650868-5

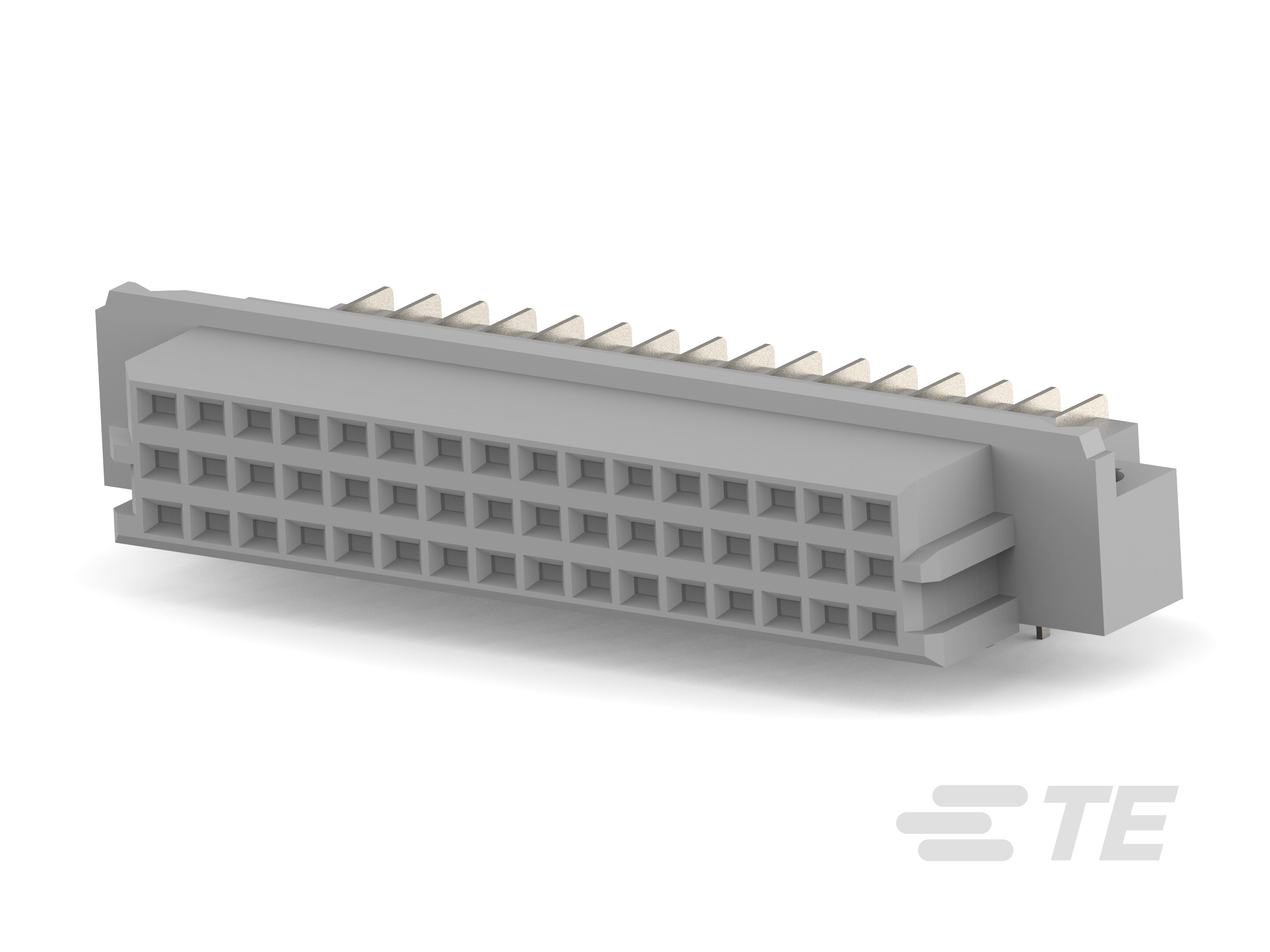

Eurocard Connectors, Receptacle, Board-to-Board, 48 Position, .1 in [2.54 mm] Centerline, Printed Circuit Board, 3 Row, Right Angle, 16 Column

ASSY,RECEPTACLE,EUROCARD,TYPE R/2,LEAD-F-5650868-5

5650868-5

Eurocard Connectors, Receptacle, Board-to-Board, 48 Position, .1 in [2.54 mm] Centerline, Printed Circuit Board, 3 Row, Right Angle, 16 Column

    • EUROCARD
  • TE 内部编号 5650868-5
  • TE 内部产品描述 ASSY,RECEPTACLE,EUROCARD,TYPE R/2,LEAD-F

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 端接柱体和尾部长度 : 2.79 mm [ .11 in ]

  • 位数 : 48

  • 中心线（间距） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

  • ASSEMBLY, RECEPTACLE, EUROCARD, TYPE 1/2R, LEAD-FREE, 48 POSITION 2.79[.110] SOLDER POSTS ENG_CD_5650868_R.pdf 英文版本

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • DIN 尺寸 : 一半

  • DIN 级别 : II

结构特性

  • 位数 : 48

  • 行数 : 3

  • PCB 安装方向 : 直角

  • 列数 : 16

  • 信号位置数量 : 48

  • 装载行 : A, B, C

主体特性

  • 主要产品颜色 : 灰色

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 锡

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金, 钯镍打底镀金

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体和尾部长度 : 2.79 mm [ .11 in ]

机械附件

  • 连接器安装类型 : 板安装

  • PCB 安装固定 : 不带

壳体特性

  • 外壳材料 : 玻璃填充聚合物

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 行间距 : 2.54 mm [ .1 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 与已批准的标准产品兼容 : UL E28476

包装特性

  • 封装方法 : Box
