5646534-1

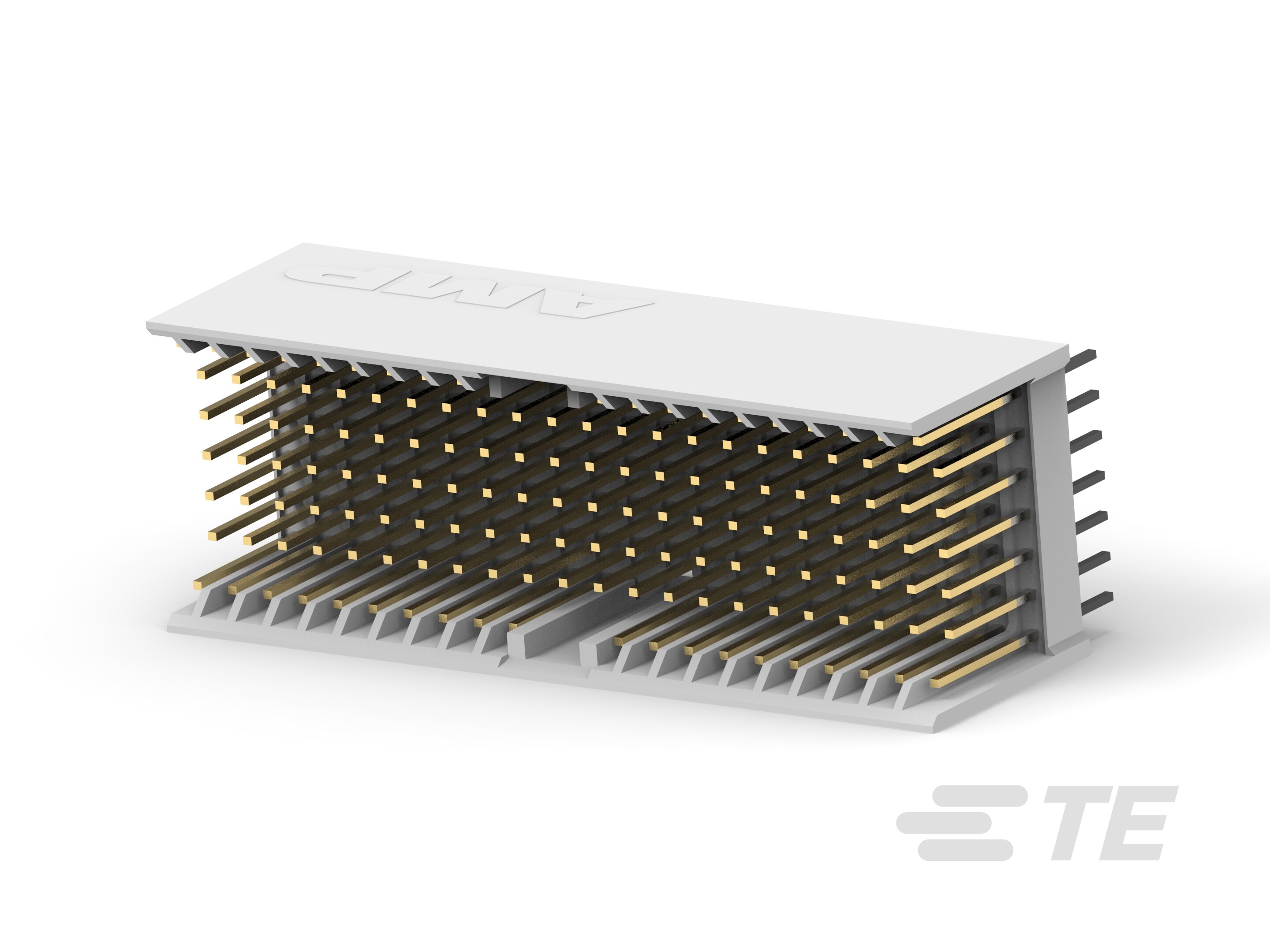

Hard Metric Backplane PCB Mount Header, ≤1 Gb/s, 22 Column, 7 Row, Mezzanine, 146 Position, 2 mm [.078 in] Centerline, Vertical, Gray, Z-PACK 2mm HM
5646534-1
Hard Metric Backplane PCB Mount Header, ≤1 Gb/s, 22 Column, 7 Row, Mezzanine, 146 Position, 2 mm [.078 in] Centerline, Vertical, Gray, Z-PACK 2mm HM
-
- Z-PACK
- Z-PACK 2mm HM
- TE 内部编号 5646534-1
- TE 内部产品描述 2MM HM,TYPE A/B,HDR,ASY,146POS
- 所有 硬公制公连接器：传统背板，夹层，2mm (124)
-
PCB 连接器类型 : PCB 安装接头
-
数据速率 (Gb/s): ≤1
-
列数 : 22
-
行数 : 7
-
背板架构 : 夹层
文档
产品图纸
- MALE ASSEMBLY, Z-PACK 2mm HM, TYPE A/B 英文版本
- MALE ASSEMBLY, Z-PACK 2mm HM, TYPE A/B ENG_CD_5646534_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5646534-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_5646534-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5646534-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_5646534-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-19029_E.pdf 英文版本
- 产品规格 ENG_SS_108-19082_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
背板接口类型 : 2mm HM
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装接头
-
可密封 : 否
结构特性
-
信号位置数量 : 110, 125
-
装载行 : A, B, C, D, E, F, Z
-
列数 : 22
-
行数 : 7
-
背板架构 : 夹层
-
位数 : 146
-
PCB 安装方向 : 垂直
信号特征
-
串扰版本 : 标准
-
数据速率 (Gb/s): ≤1
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 插针
-
穿通柱体长度 (mm): 3.7
-
PCB 端子端接区域电镀材料 : 锡
-
CompactPCI 名称 : 无
-
端子基材 : 磷青铜
-
端子接触部长度 (mm): 6.75, 8.25
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au), 钯镍打底镀金
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子额定电流（最大值） (A): 1.5
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 聚酯 GF
-
中心线（间距） : 2 mm [ .078 in ]
尺寸
-
背板模块长度 (mm): 43.88
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 11
-
封装方法 : Tube
