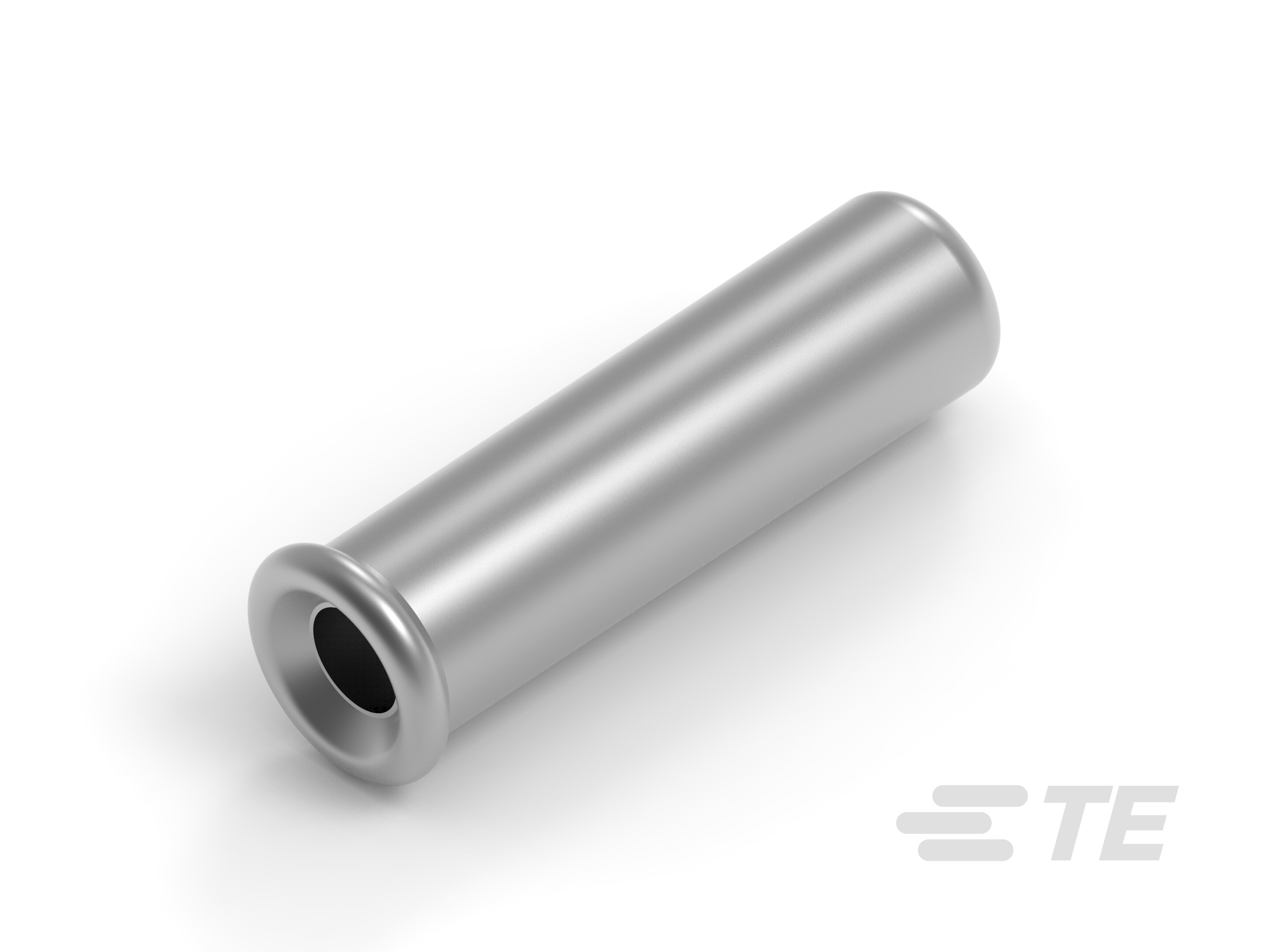

5645522-1
6.6 mm [.26 in] Socket Length, 1.8 mm [.071 in] PCB Hole, Cable-to-Board, Sealable, Power & Signal, -65 – 125 °C [-85 – 257 °F], Pin Sockets
5645522-1
6.6 mm [.26 in] Socket Length, 1.8 mm [.071 in] PCB Hole, Cable-to-Board, Sealable, Power & Signal, -65 – 125 °C [-85 – 257 °F], Pin Sockets
- TE 内部编号 5645522-1
- TE 内部产品描述 MSS, SER 4, W/SEAL,SN-SN,STRIP
-
插座长度 : 6.6 mm [ .26 in ]
-
PCB 孔直径 : 1.8 mm [ .071 in ]
-
接合插针直径范围 : .86 – 1.04 mm [ .034 – .041 in ]
-
连接器系统 : 缆到板
-
可密封 : 是
文档
产品图纸
- MINIATURE SPRING SOCKET ASSEMBLY, SERIES 4 英文版本
- MINIATURE SPRING SOCKET ASSEMBLY, SERIES 4 ENG_CD_5645522_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5645522-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_5645522-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5645522-1_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_5645522-1_O.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-14008_H_108-14008.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 缆到板
-
可密封 : 是
接触件特性
-
端子额定电流（最大值） (A): 6.5
端接特性
-
线缆端接方法 : 焊接
-
PCB 端接方法 : 通孔 - 免焊连接
尺寸
-
插座长度 : 6.6 mm [ .26 in ]
-
PCB 孔直径 : 1.8 mm [ .071 in ]
-
接合插针直径范围 : .86 – 1.04 mm [ .034 – .041 in ]
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
焊接工艺特性 : 抗焊剂
-
电路应用 : 电源和信号
