55852-1

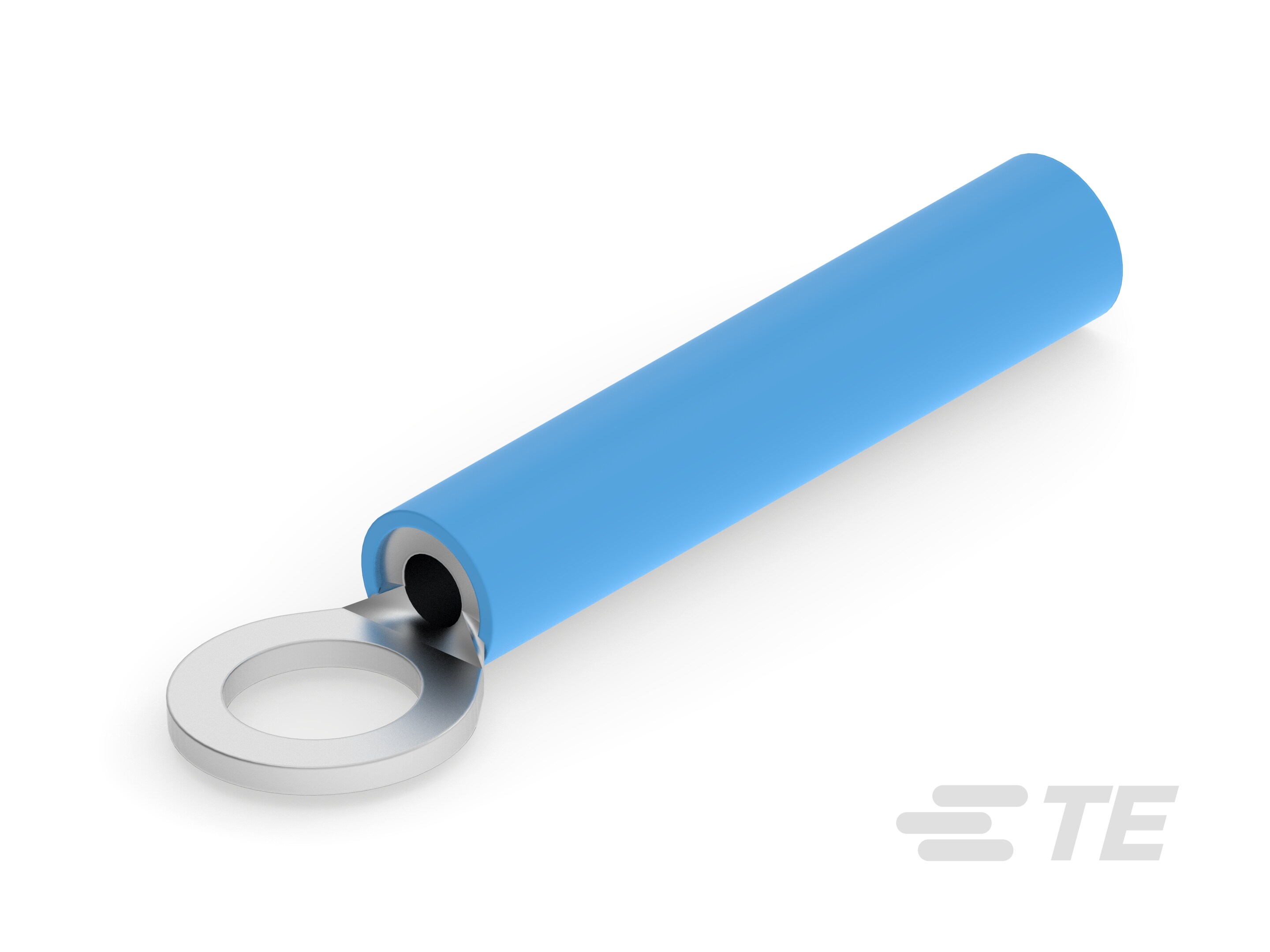

Closed Ring Tongue Terminal, 16 – 14 AWG, #10 Stud, 4.82 mm [.189 in / .19 in] Stud Diameter, Closed Barrel, Straight, Tin Plating
55852-1
Closed Ring Tongue Terminal, 16 – 14 AWG, #10 Stud, 4.82 mm [.189 in / .19 in] Stud Diameter, Closed Barrel, Straight, Tin Plating
- TE 内部编号 55852-1
- TE 内部产品描述 16-14 PRE-INSUL SEALED TERM R
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
螺钉尺寸 : 10
文档
产品图纸
- TERMINAL, RING TONGUE, SEALABLE HEAT SHRINKABLE ENG_CD_55852_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_55852-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_55852-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_55852-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_55852-1_G.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-4022_E_408-4022.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 重载
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 10
-
可密封 : 是
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
电气特征
-
额定电压 (V): 1000, 600
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
螺钉直径 (mm): 4.82
-
螺钉直径 (in): .189, .19
-
舌厚 : .86 mm [ .034 in ]
-
产品长度 : 28.65 mm [ 1.126 in ]
-
兼容的绝缘直径（最大值） : 4.83 mm [ .19 in ]
-
兼容的绝缘直径范围 : 4.83 mm [ .19 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
