55846-1

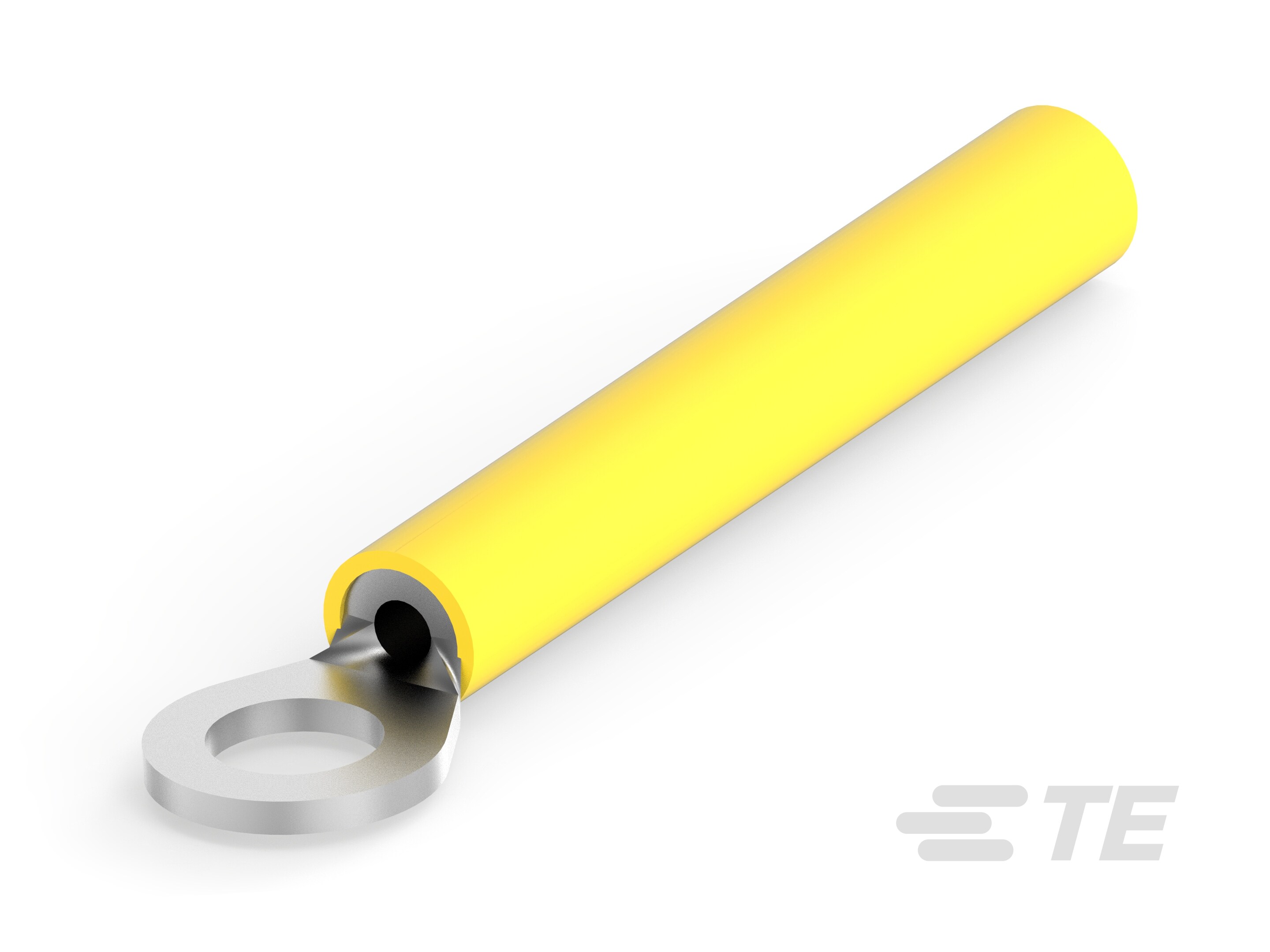

Closed Ring Tongue Terminal, 22 – 18 AWG, #6 / M3.5 Stud Size, 3.51 mm [.138 in] Stud Diameter, Closed Barrel, Straight, Tin, Partially Insulated

22-18 PRE-INSUL SEALED TERM R-55846-1

55846-1

Closed Ring Tongue Terminal, 22 – 18 AWG, #6 / M3.5 Stud Size, 3.51 mm [.138 in] Stud Diameter, Closed Barrel, Straight, Tin, Partially Insulated

  • TE 内部编号 55846-1
  • TE 内部产品描述 22-18 PRE-INSUL SEALED TERM R

  • Ring Terminal Product Type : Closed Ring Tongue Terminal

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .26 – .96

  • 线径 (CMA): 509 – 1900

  • 螺钉尺寸 : 6, M3.5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • Ring Terminal Product Type : Closed Ring Tongue Terminal

  • 螺钉尺寸 : 6, M3.5

  • 可密封 : 是

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 端子特性 : 重载

结构特性

  • 孔数 : 1

电气特征

  • 额定电压 (V): 1000, 600

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .26 – .96

  • 线径 (CMA): 509 – 1900

  • 螺钉直径 : 3.51 mm [ .138 in ]

  • 舌厚 : .81 mm [ .032 in ]

  • 产品长度 : 31.7 mm [ 1.246 in ]

  • 兼容的绝缘直径（最大值） : 4.32 mm [ .17 in ]

  • 兼容的绝缘直径范围 : 4.32 mm [ .17 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 125 °C [ 257 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
