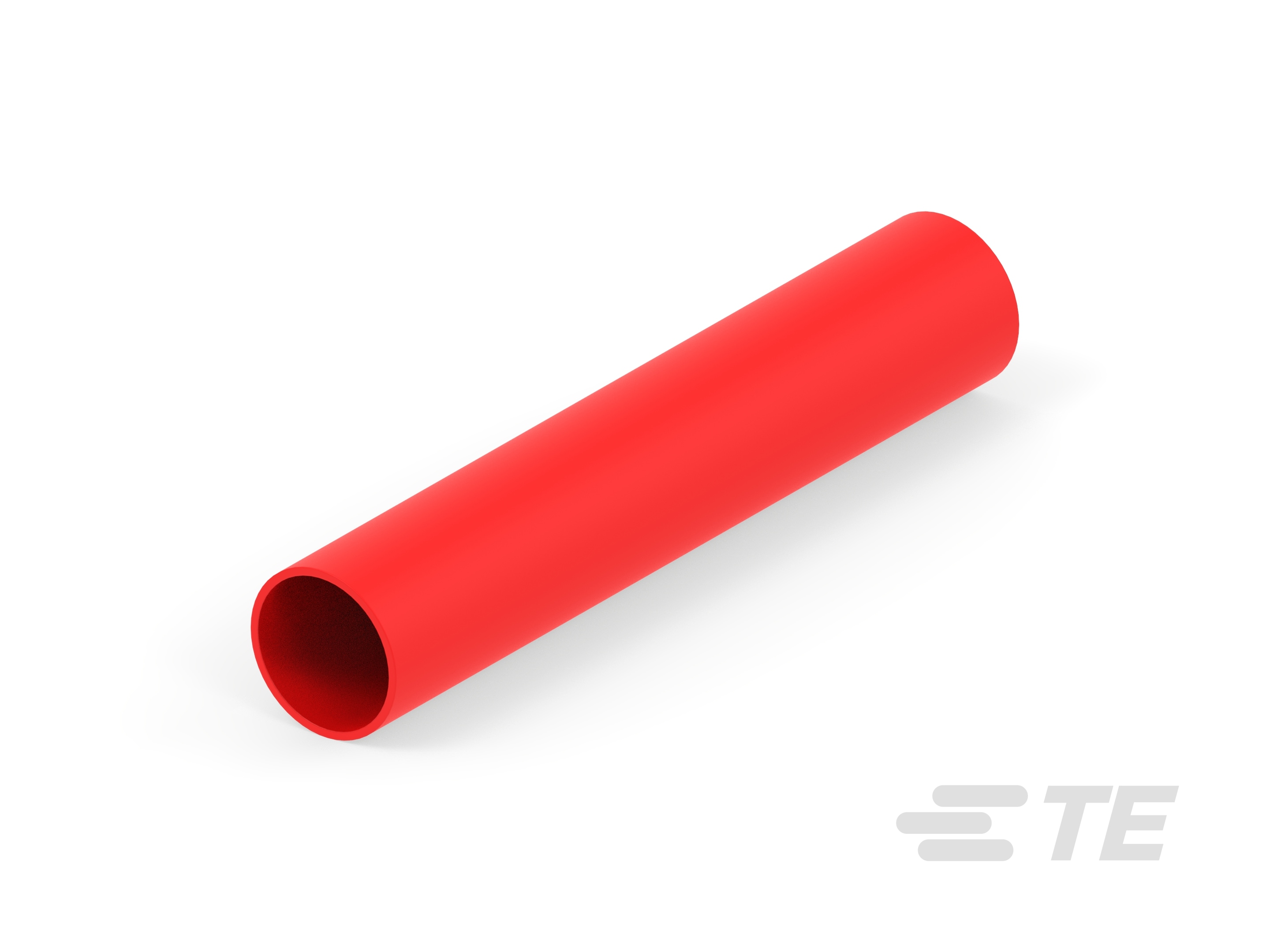

55845-1
Red, Butt Splice, 8 AWG, 8 mm² Wire, 13100 – 20800 CMA, Fully Insulated, Sealable, Copper, 47.14 mm [1.856 in] Length, Loose Piece, Closed Barrel
55845-1
Red, Butt Splice, 8 AWG, 8 mm² Wire, 13100 – 20800 CMA, Fully Insulated, Sealable, Copper, 47.14 mm [1.856 in] Length, Loose Piece, Closed Barrel
- TE 内部编号 55845-1
- TE 内部产品描述 #8 PRE-INSUL SEALED SPLICE
-
接头类型 : 对接接头
-
线径 (AWG): 8
-
线径 (mm²): 8
-
可密封 : 是
-
兼容的绝缘直径范围 : 7.87 mm [ .31 in ]
文档
产品图纸
- SPLICE SEALABLE HEAT SHRINKABLE 英文版本
- SPLICE SEALABLE HEAT SHRINKABLE ENG_CD_55845_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_55845-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_55845-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_55845-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_55845-1_D.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-4022_E_408-4022.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 对接接头
-
可密封 : 是
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : 聚烯烃
-
产品重量 (g): 5.535
-
主要产品颜色 : 红色
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 8
-
线径 (mm²): 8
-
兼容的绝缘直径范围 : 7.87 mm [ .31 in ]
-
压线筒内径 : 7.87 mm [ .31 in ]
-
线径 (CMA): 13100 – 20800
-
产品长度 : 47.14 mm [ 1.856 in ]
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
