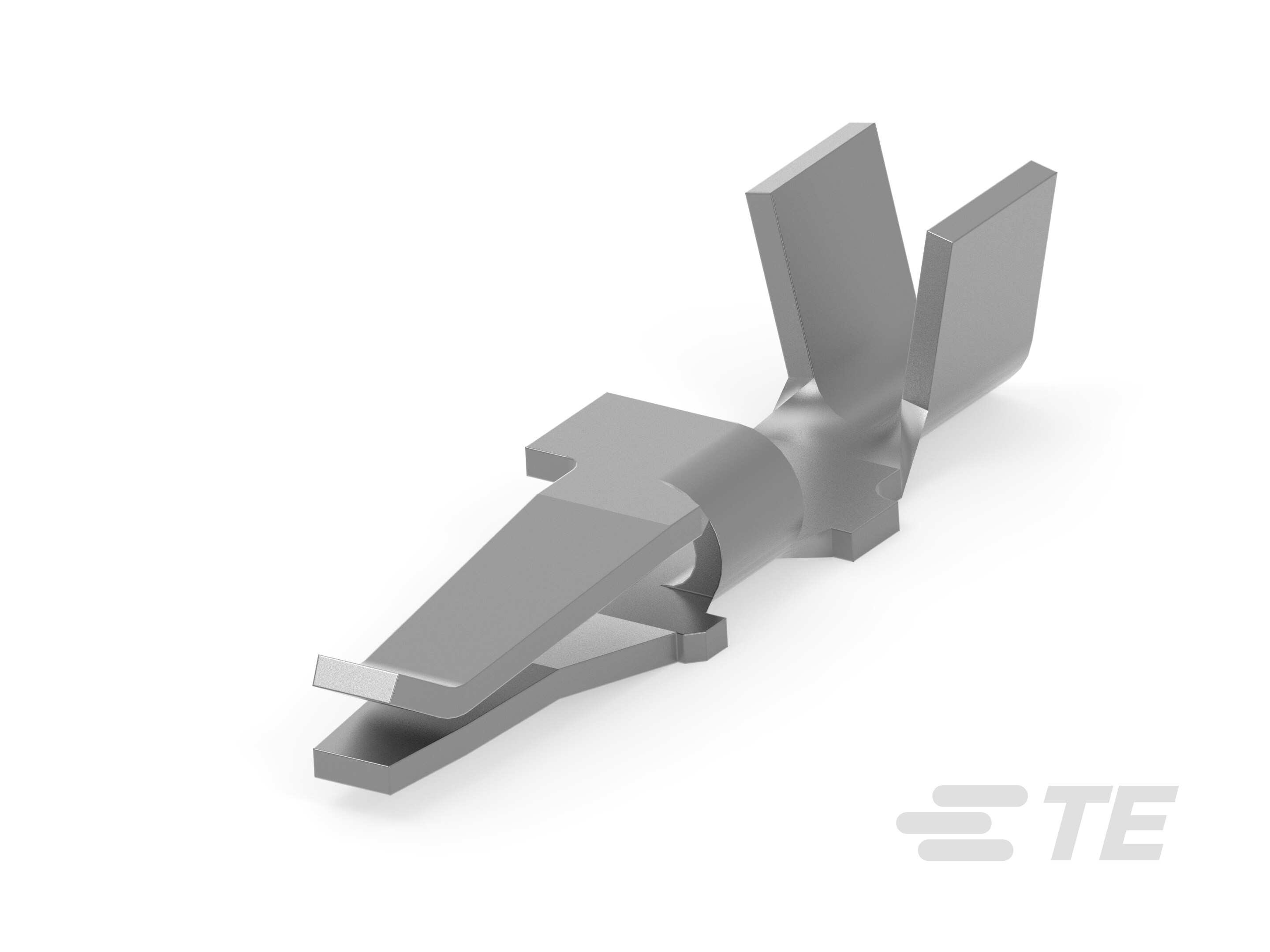

556136-2
Receptacle Contact, Tin (Sn), 600 VAC, 600 VDC, Discrete Wire, 12 – 10 AWG, 3.31 – 5.26 mm² Wire, 6530 – 10383 CMA, Crimp, Copper Alloy, Power
556136-2
Receptacle Contact, Tin (Sn), 600 VAC, 600 VDC, Discrete Wire, 12 – 10 AWG, 3.31 – 5.26 mm² Wire, 6530 – 10383 CMA, Crimp, Copper Alloy, Power
-
- AMPINNERGY
- TE 内部编号 556136-2
- TE 内部产品描述 CONT,AMPINNRGY WTW,LS PC,10-12
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- TERMINAL, 12-10 AWG, FOLDED CRIMP, WTW, AMPINNERGY@PZTM ENG_CD_556136_A.pdf 英文版本
- TERMINAL, 12-10 AWG, FOLDED CRIMP, WTW, AMPINNERGY@PZTM 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_556136-2_A.pdf 英文版本
- 下载查看 ENG_CVM_556136-2_A.3d_igs.zip 英文版本
- ENG_CVM_556136-2_A.3d_stp.zip 英文版本
- ENG_CVM_556136-2_A.2d_dxf.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-6051_D_114-6051.pdf 英文版本
- 产品规格 ENG_SS_108-1373_O.pdf 英文版本
- S_108-1373_O.tif 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-3198_D.pdf 英文版本
- S_408-3198_D.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
端子长度 : 27 mm [ 1.063 in ]
-
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
压线筒类型 : Open
-
导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 55
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3.31 – 5.26
-
线径 (CMA): 6530 – 10383
使用环境
-
工组温度范围 : 0 – 105 °C [ 32 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 200
-
封装方法 : 零散零件
