5552246-1

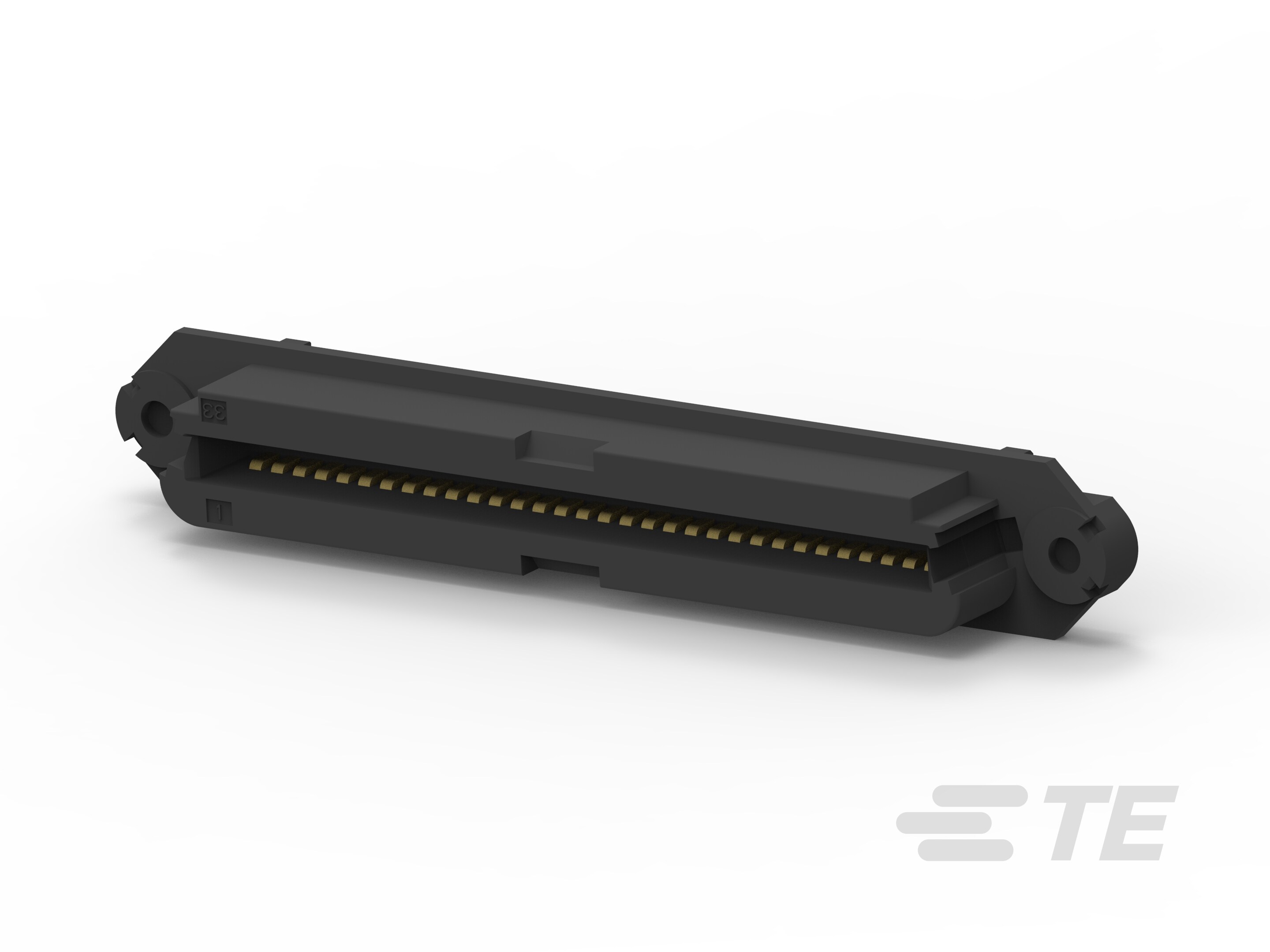

64 Position, Receptacle, Cable-to-Board, Board Mount, 2.16 mm [.085 in] Centerline, Printed Circuit Board, Signal, CHAMP .085 Series

ASSY, RCPT, 64 POS, VERT MTG-5552246-1

5552246-1

64 Position, Receptacle, Cable-to-Board, Board Mount, 2.16 mm [.085 in] Centerline, Printed Circuit Board, Signal, CHAMP .085 Series

    • CHAMP
    • CHAMP .085 Series
  • TE 内部编号 5552246-1
  • TE 内部产品描述 ASSY, RCPT, 64 POS, VERT MTG
  • 别名 ID 1359738

  • 位数 : 64

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器安装类型 : 板安装

  • 中心线（间距） : 2.16 mm [ .085 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 64

  • 行数 : 2

  • PCB 安装方向 : 垂直

主体特性

  • 主要产品颜色 : 黑色

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 30

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 薄金或镀金

  • 端子底板材料 : 钯镍

  • 端子选项 : 已安装

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 矩形端接柱体和尾部厚度 : .25 mm [ .01 in ]

  • 矩形端接柱体和尾部宽度 : .5 mm [ .019 in ]

机械附件

  • 安装特性材料 : 热塑塑料

  • 连接器安装类型 : 板安装

  • PCB 安装固定 : 不带

  • 接合固定 : 带有

  • 接合固定类型 : 螺钉锁 | 释放锁

壳体特性

  • 外壳材料 : 热塑性

  • 中心线（间距） : 2.16 mm [ .085 in ]

尺寸

  • PCB 厚度（建议） (mm): 1.57 | 2.36 | 3.18

  • PCB 厚度（建议） (in): .062 | .093 | .125

  • 行间距 : 4.3 mm [ .169 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 45

  • 封装方法 : Tray
