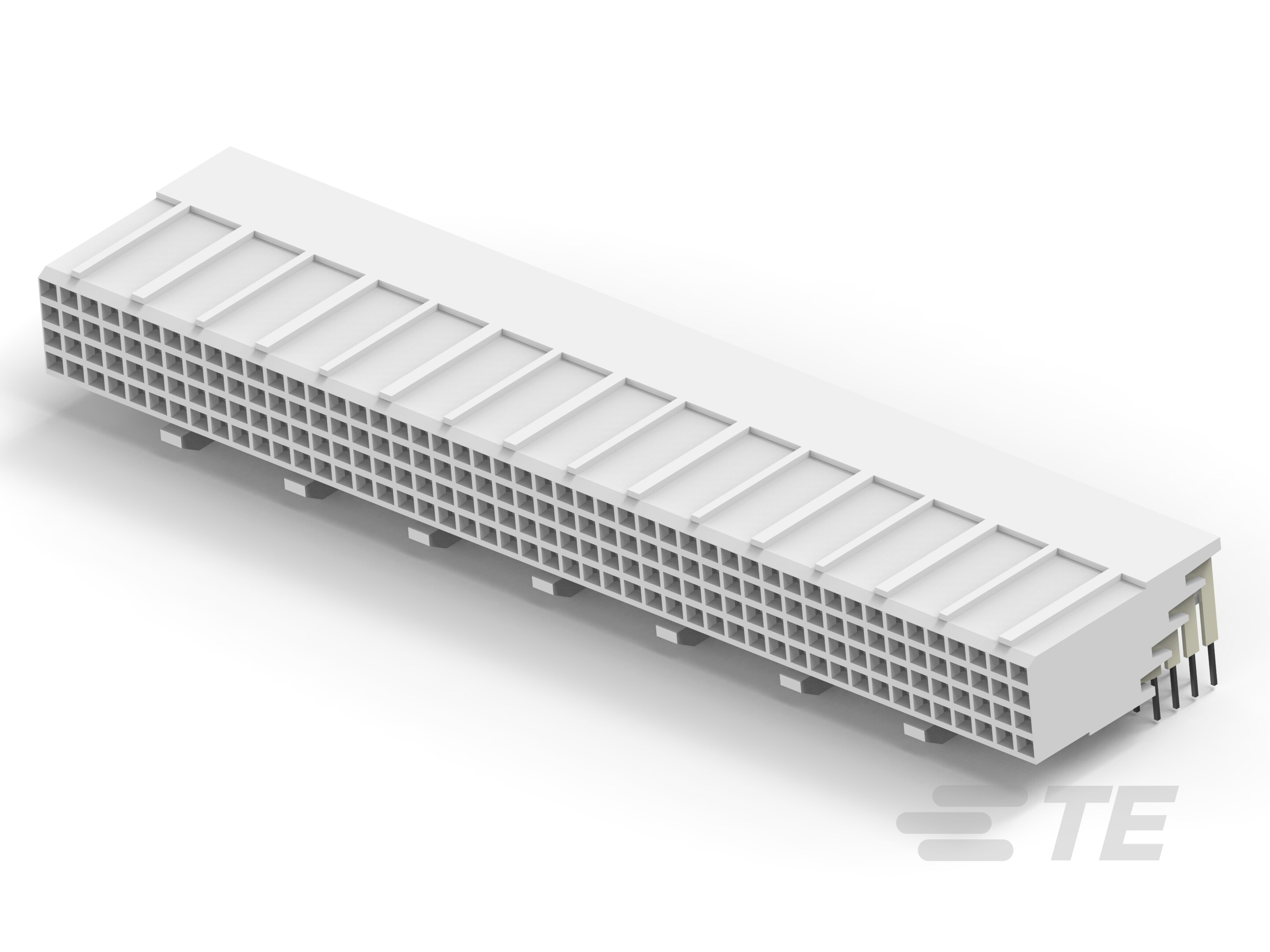

192 Position Backplane Connector Housing, Board-to-Board, 4 Row, 48 Column, Housing for Female Terminals, Sealable, Z-PACK Future Bus+
5536507-4
192 Position Backplane Connector Housing, Board-to-Board, 4 Row, 48 Column, Housing for Female Terminals, Sealable, Z-PACK Future Bus+
-
- Z-PACK
- Z-PACK Future Bus+
- TE 内部编号 5536507-4
- TE 内部产品描述 2MM FB,ASY,192,SIG,REC,SL,2.73
-
连接器系统 : 板对板
-
位数 : 192
-
行间距 (mm): 2
-
行数 : 4
-
列数 : 48
文档
产品图纸
- RECEPTACLE ASSEMBLY, SIGNAL MODULE, Z-PACK, 2mm FB, 4 ROW, 2.73mm LEAD LENGTH ENG_CD_5536507_R.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5536507-4_O.pdf 3D
- 下载查看 ENG_CVM_CVM_5536507-4_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5536507-4_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_5536507-4_O.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1075_E.pdf 英文版本
- 产品规格 ENG_SS_108-1441_C.pdf 英文版本
- 合格检测报告 JPN_SS_501-334_A.pdf 日语
- S_501-334_A.tif 英文版本
- ENG_SS_501-334_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_19940830_B-1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 192
-
行数 : 4
-
列数 : 48
接触件特性
-
端子额定电流（最大值） (A): 1
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 2
尺寸
-
行间距 (mm): 2
使用环境
-
工组温度范围 : -67 – 257 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
