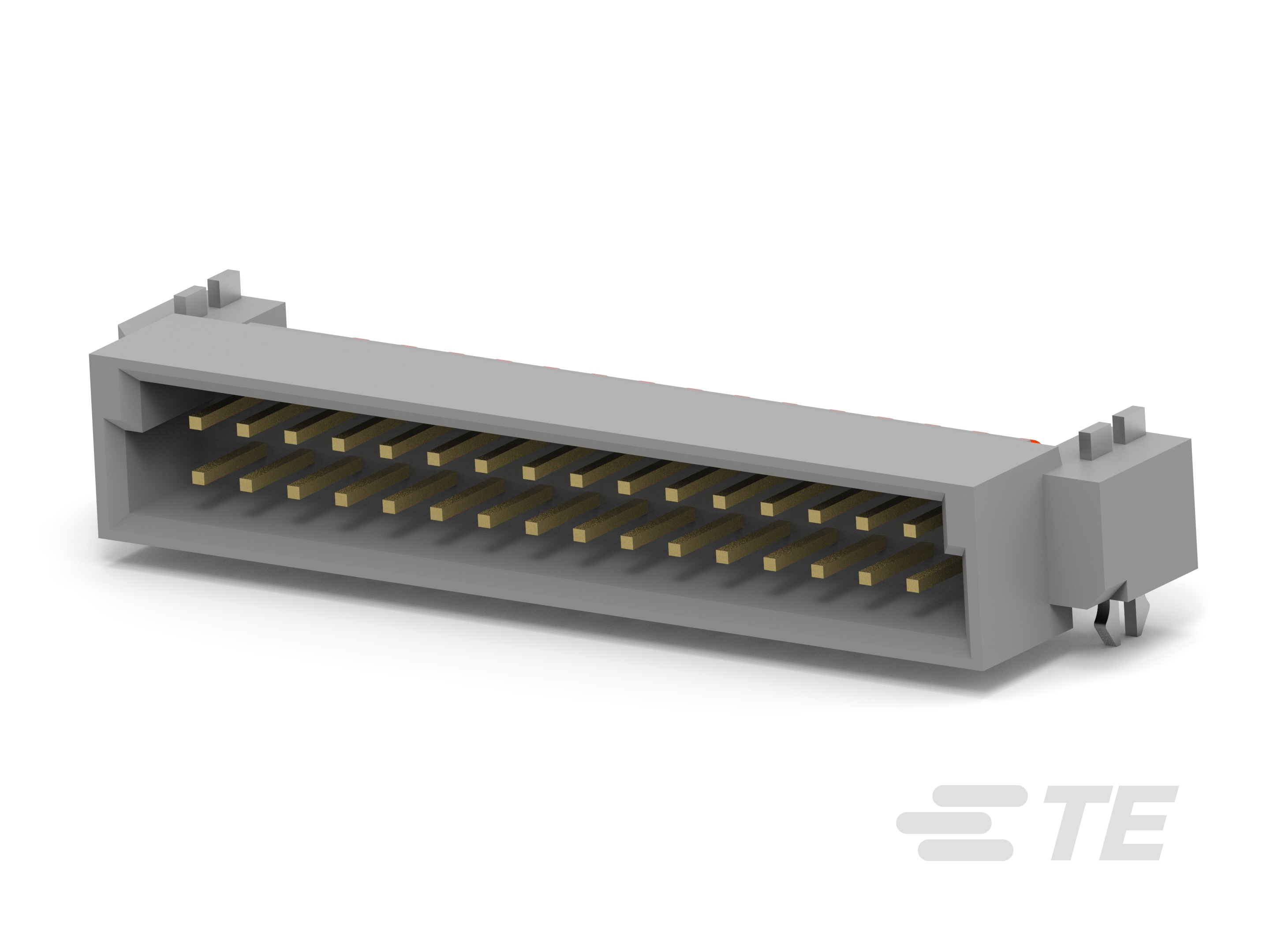

Plug, Board-to-Board, 32 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 2 Row, Right Angle, Eurocard Type B, Eurocard Connectors
5536386-5
Plug, Board-to-Board, 32 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 2 Row, Right Angle, Eurocard Type B, Eurocard Connectors
-
- EUROCARD
- Eurocard Type B
- TE 内部编号 5536386-5
- TE 内部产品描述 ASSY,PIN,EUROCARD,TYPE B/2,LEA
-
封装方法 : 包装, 盒和托盘
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
主要产品颜色 : 灰色
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
文档
产品图纸
- ASSY, PIN, EUROCARD, TYPE 1/2B, 32 P, 2.64 SOLDER POST, WITH BOARD-LOCKS ENG_CD_5536386_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5536386-5_O.pdf 3D
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_5536386-5_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5536386-5_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_5536386-5_O.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-9014_K.pdf 英文版本
- 合格检测报告 ENG_SS_501-170_B.pdf 英文版本
- S_501-170_B.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
DIN 级别 : II
-
连接器和壳体类型 : 插头
-
DIN 尺寸 : 一半
-
连接器和端子端接到 : 印刷电路板
结构特性
-
装载行 : A, B
-
列数 : 16
-
信号位置数量 : 32
-
位数 : 32
-
PCB 安装方向 : 直角
-
行数 : 2
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
PCB 端子端接区域电镀材料厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]
-
端子接触部电镀材料 : 金
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
PCB 端子端接区域电镀材料 : 锡
-
端子类型 : 插针
-
端子底板材料 : 镍
端接特性
-
端接柱体和尾部长度 : 2.64 mm [ .104 in ]
机械附件
-
PCB 安装固定类型 : 板锁
-
接合固定 : 不带
-
接合对准类型 : 极化
-
PCB 安装固定 : 带有
-
连接器安装类型 : 板安装
-
面板安装特性 : 不带
-
PCB 安装对准 : 带有
-
接合对准 : 带有
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 聚合物 - GF
尺寸
-
连接器长度 : 53.34 mm [ 2.1 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
行间距 : 2.54 mm [ .1 in ]
-
连接器宽度 : 8.56 mm [ .337 in ]
-
连接器高度 : 12.62 mm [ .497 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : CSA LR7189, UL E28476
包装特性
-
封装方法 : 包装, 盒和托盘
