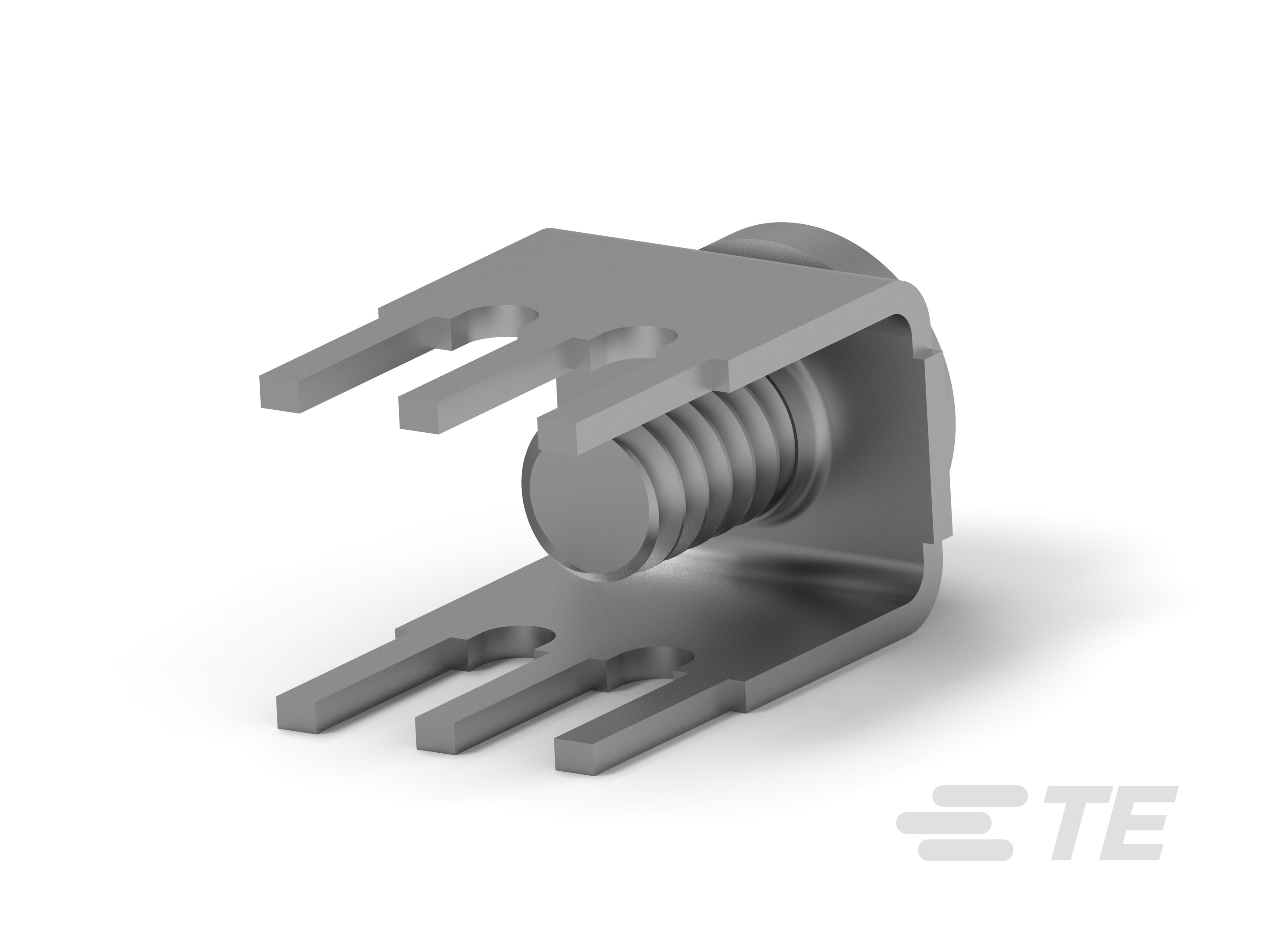

Power Tap Terminal, 6 Position, Terminates To Printed Circuit Board, 3.18 mm [.125 in] Centerline, Vertical, Stamped & Formed, Tin-Lead
55323-9
Power Tap Terminal, 6 Position, Terminates To Printed Circuit Board, 3.18 mm [.125 in] Centerline, Vertical, Stamped & Formed, Tin-Lead
-
- AMP POWER TAP
- TE 内部编号 55323-9
- TE 内部产品描述 06 POWER TAP ASSY .125
-
电源终端类型 : 电源分接头
-
产品端接到 : 印刷电路板
-
位数 : 6
-
端子额定电流（最大值） (A): 15
-
中心线（间距） : 3.18 mm [ .125 in ]
文档
产品图纸
- TAP, POWER DISTRIBUTION 英文版本
- TAP, POWER DISTRIBUTION ENG_CD_55323_M.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_55323-9_AA.pdf 3D
- 下载查看 ENG_CVM_CVM_55323-9_AA.2d_dxf.zip 英文版本
- ENG_CVM_CVM_55323-9_AA.3d_igs.zip 英文版本
- ENG_CVM_CVM_55323-9_AA.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-11000_H.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-3001_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
占地面积 : 6.35 x 3.18 mm [ .25 x .125 in ]
-
电源终端类型 : 电源分接头
结构特性
-
位数 : 6
-
PCB 安装方向 : 垂直
主体特性
-
端子外形 : 标准
接触件特性
-
端子接触部电镀材料表面涂层 : 亮光
-
PCB 端子端接区域电镀材料表面涂层 : 亮光
-
端子额定电流（最大值） (A): 15
-
端子制造 : 冲压成形
-
端子接触部电镀材料 : 锡铅
-
端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
PCB 端子端接区域电镀材料 : 锡铅
-
PCB 端子端接区域电镀材料厚度 : 3.81 – 8.89 µm [ 150 – 350 µin ]
-
端子基材 : 铜合金
端接特性
-
线缆端接方法 : 自攻螺钉
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
螺纹尺寸 : 6-32
壳体特性
-
中心线（间距） : 3.18 mm [ .125 in ]
尺寸
-
PCB 厚度（建议） : 1.57 – 3.18 mm [ .062 – .125 in ]
-
产品长度 : 8.63 mm [ .34 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
包装特性
-
封装方法 : Carton
