请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

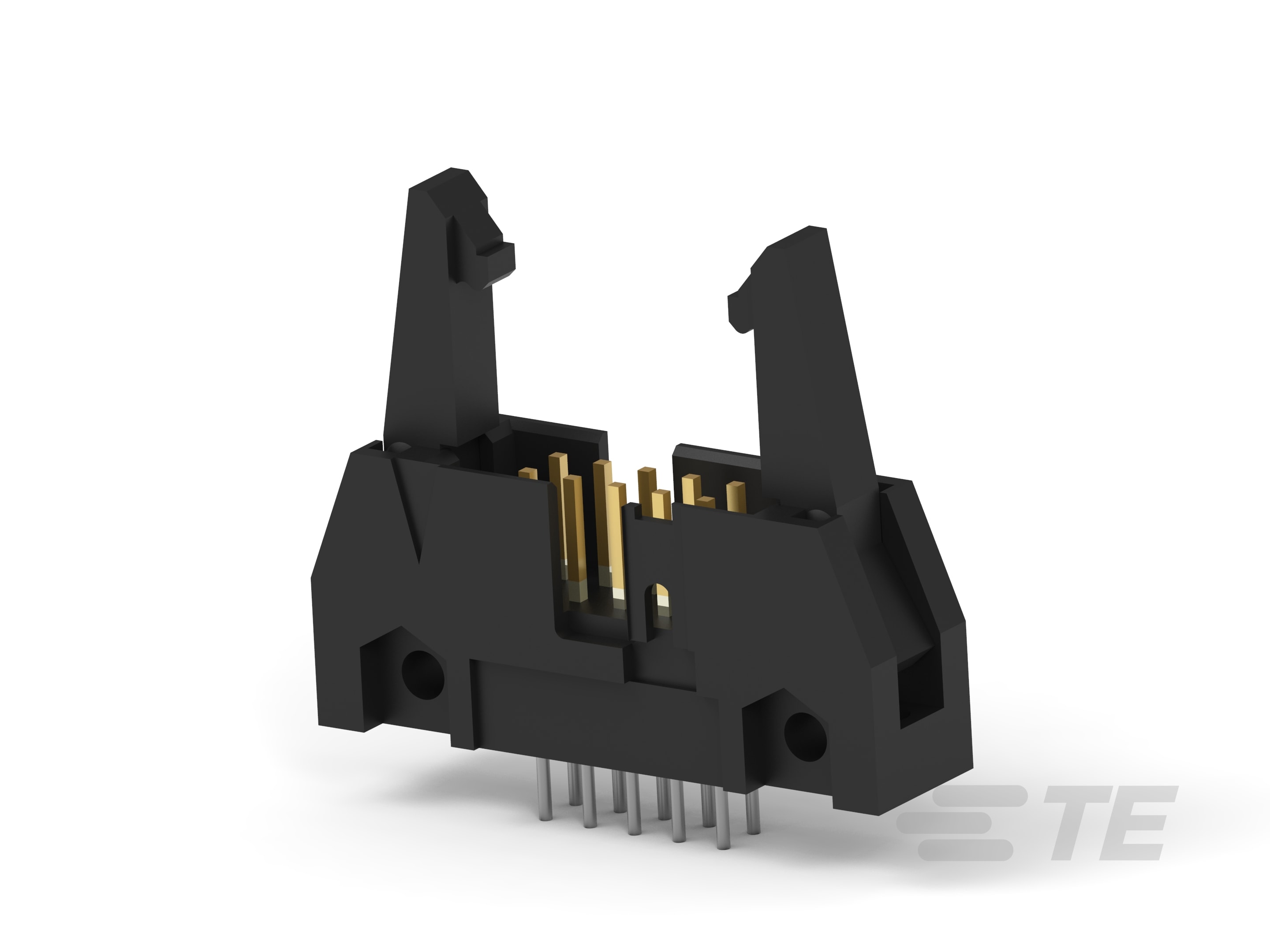

• 带状电缆连接器接头类型 : 通用弹射板端连接器

• 连接器系统 : 线到板

• 连接器产品类型 : 连接器组件

• 连接器接合锁闩和锁扣类型 : 长

• 连接器和壳体类型 : 插头

• 连接器和端子端接到 : 印刷电路板

• 位数 : 10

• PCB 安装方向 : 垂直

• 行数 : 2

• 绝缘电阻 (MΩ): 5000

• 工作电压 (VAC): 250

• 主要产品颜色 : 黑色

• 连接器外形 : 标准

• 端子接合区域电镀材料厚度 (µin): 15

• 接合方柱尺寸 : .64 mm [ .025 in ]

• PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]

• 端子接触部电镀材料 : 金

• 端子基材 : 磷青铜, 黄铜

• 端子形状和构造 : 正方形

• PCB 端子端接区域电镀材料 : 锡

• 端子额定电流（最大值） (A): 1

• 端子类型 : 插针

• 端接柱体和尾部长度 : 3.94 mm [ .155 in ]

• PCB 安装固定类型 : 安装耳

• 接合固定 : 带有

• 接合对准类型 : 中心, 双极化杆

• PCB 安装固定 : 不带

• 连接器安装类型 : 板安装

• 面板安装特性 : 不带

• 接合固定类型 : 弹出锁闩

• PCB 安装对准 : 不带

• 接合对准 : 带有

• 中心线（间距） : 2.54 mm [ .1 in ]

• 外壳材料 : 玻璃填充尼龙/聚酯

• 带罩端尺寸 : 3.81 mm [ .15 in ]

• 连接器长度 (in): 1.26

• PCB 厚度（建议） : 3.18 mm [ .125 in ]

• 行间距 : 2.54 mm [ .1 in ]

• 连接器高度 : 13.94 mm [ .549 in ]

• 工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]

• 壳体温度额定值 : 标准

• 电路应用 : Signal

• UL 阻燃性等级 : UL 94V-0
