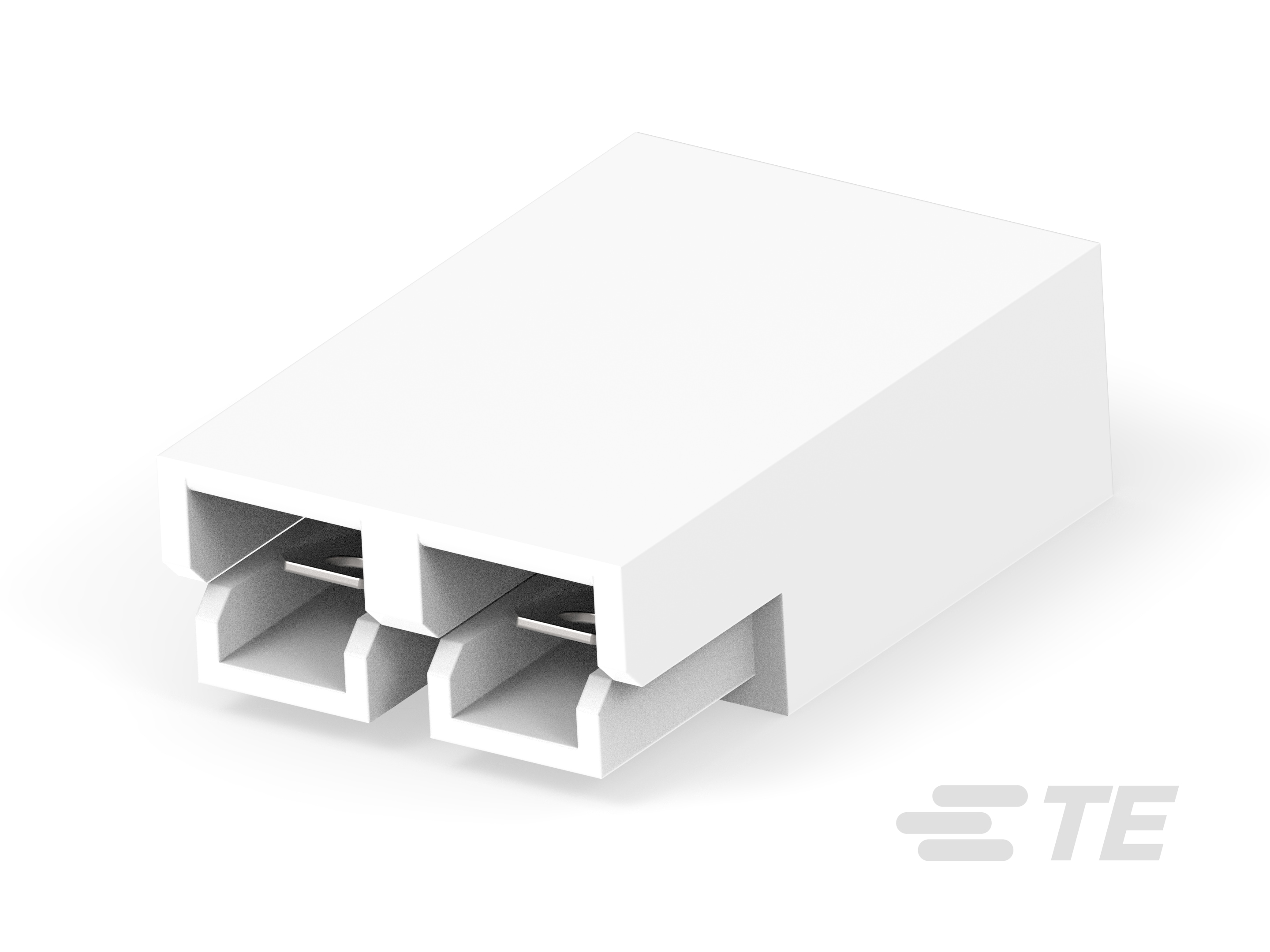

54483-2
Housing, Plug / Receptacle, Crimp & Solder, Wire-to-Wire, UL 94V-0, 2 Position, Rectangular Wire & Cable Connectors & Housings
54483-2
Housing, Plug / Receptacle, Crimp & Solder, Wire-to-Wire, UL 94V-0, 2 Position, Rectangular Wire & Cable Connectors & Housings
-
- AMP
- TE 内部编号 54483-2
- TE 内部产品描述 HSG ASSY,PWR LK,SRS 1,2 POS
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头, 母端
-
线缆端接方法 : 压接/焊接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 带有
文档
产品图纸
- HOUSING & SPRING ASSY, W/O MTG LUGS, SERIES 1, POWER LOCK ENG_CD_54483_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_54483-2_E.pdf 英文版本
- 3D_CVM_CVM_54483-2_L.pdf 3D
- 下载查看 ENG_CVM_CVM_54483-2_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_54483-2_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_54483-2_L.3d_stp.zip 英文版本
- ENG_CVM_54483-2_E.3d_stp.zip 英文版本
- ENG_CVM_54483-2_E.2d_dxf.zip 英文版本
- ENG_CVM_54483-2_E.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-6032_C.pdf 英文版本
- JPN_SS_114-6032-1_B1.pdf 日语
- JPN_SS_114-6032-1_B1.tif 日语
- 产品规格 ENG_SS_108-11026_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2624_B.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19751124_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头, 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
电源位置数量 : 2
-
信号位置数量 : 0
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
接触件特性
-
端子类型 : 刀鞘天线
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 31
端接特性
-
线缆端接方法 : 压接/焊接
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 7.92 mm [ .312 in ]
尺寸
-
连接器长度 : 24.51 mm [ .965 in ]
-
线径 (AWG): 18 – 12
-
线径 (mm²): .8 – 3
-
连接器高度 : 7.92 mm [ .312 in ]
-
连接器宽度 : 15.85 mm [ .624 in ]
使用环境
-
工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
CSA 等级 : LR 7189, 已认证
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : CSA, UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
-
封装数量 : 200
