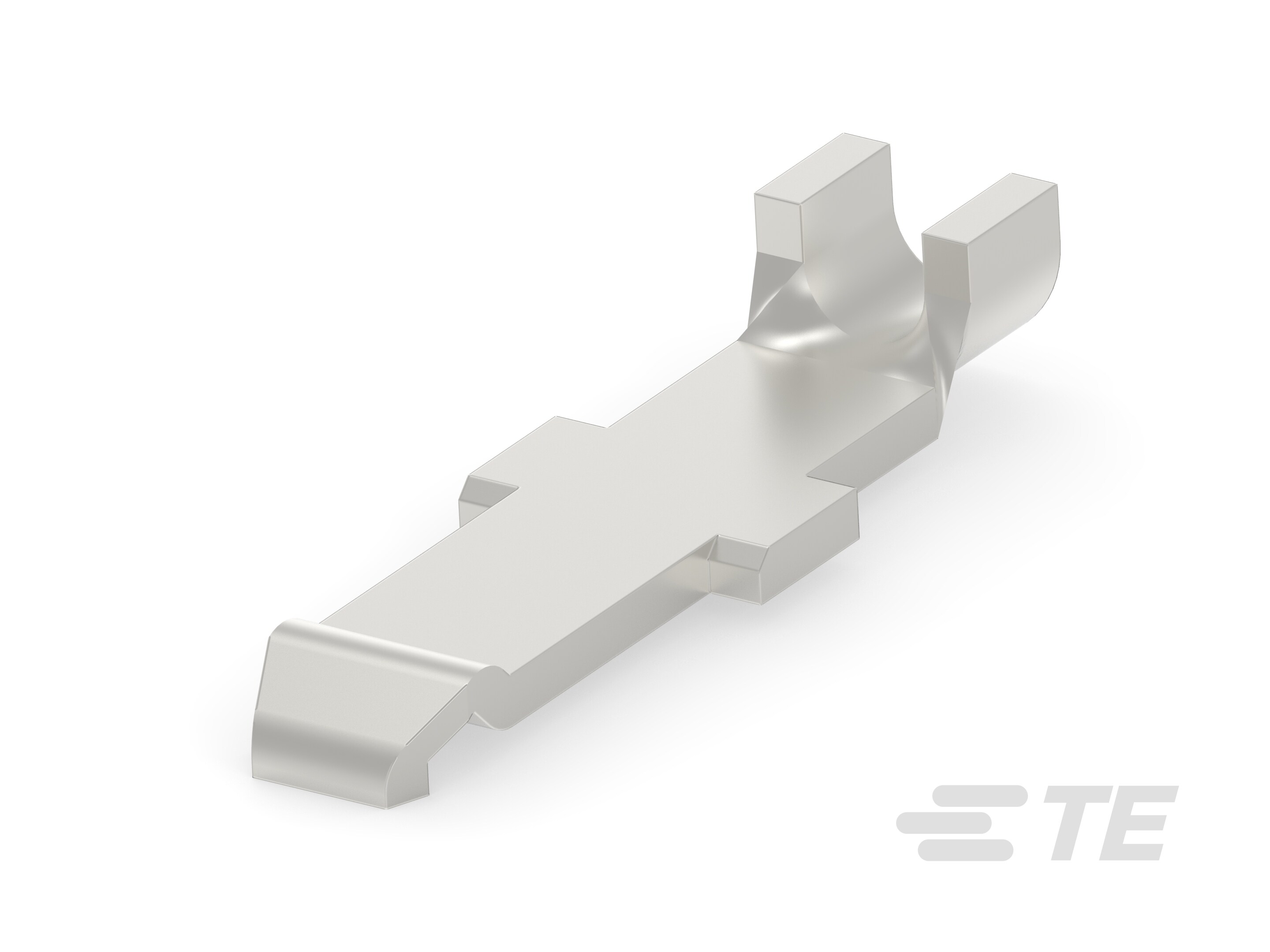

54329-1
Receptacle Contact, 12 AWG, 600 VAC, 3.09 – 3.37 mm² Wire, 6098 – 6651 CMA, Silver (Ag), Crimp, Copper, Power, -40 – 75 °C [-40 – 167 °F]
54329-1
Receptacle Contact, 12 AWG, 600 VAC, 3.09 – 3.37 mm² Wire, 6098 – 6651 CMA, Silver (Ag), Crimp, Copper, Power, -40 – 75 °C [-40 – 167 °F]
-
- AMP
- TE 内部编号 54329-1
- TE 内部产品描述 CONTACT,PWR LK,SRS1,LS PC,SLDR
-
端子类型 : 母端
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
工作电压 (VAC): 600
-
壳体内的端子定位力 : 带有
文档
产品图纸
- CONTACT, SOLDER BARREL SERIES 1, POWER LOCK ENG_CD_54329_E.pdf 英文版本
- CONTACT, SOLDER BARREL SERIES 1, POWER LOCK 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_54329-1_E.pdf 英文版本
- 3D_CVM_CVM_54329-1_W.pdf 3D
- 下载查看 ENG_CVM_CVM_54329-1_W.2d_dxf.zip 英文版本
- ENG_CVM_CVM_54329-1_W.3d_igs.zip 英文版本
- ENG_CVM_CVM_54329-1_W.3d_stp.zip 英文版本
- ENG_CVM_54329-1_E.3d_igs.zip 英文版本
- ENG_CVM_54329-1_E.3d_stp.zip 英文版本
- ENG_CVM_54329-1_E.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-11026_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 实芯 | 绞线
-
可密封 : 否
电气特征
-
工作电压 (VAC): 600
接触件特性
-
端子类型 : 母端
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜
-
端子额定电流（最大值） (A): 31
-
对接公端宽度 : 3.76 mm [ .15 in ]
-
对接公端厚度 : .89 mm [ .035 in ]
-
端子接合区域电镀材料厚度 : 5.08 µm [ 200 µin ]
-
端子接触部电镀材料表面涂层 : 亚光
-
导线端子端接区域电镀厚度 : 5.08 µm [ 200 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亚光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 12
-
线径 (mm²): 3.09 – 3.37
-
线径 (CMA): 6098 – 6651
使用环境
-
工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装方法 : Bag
