535070-5

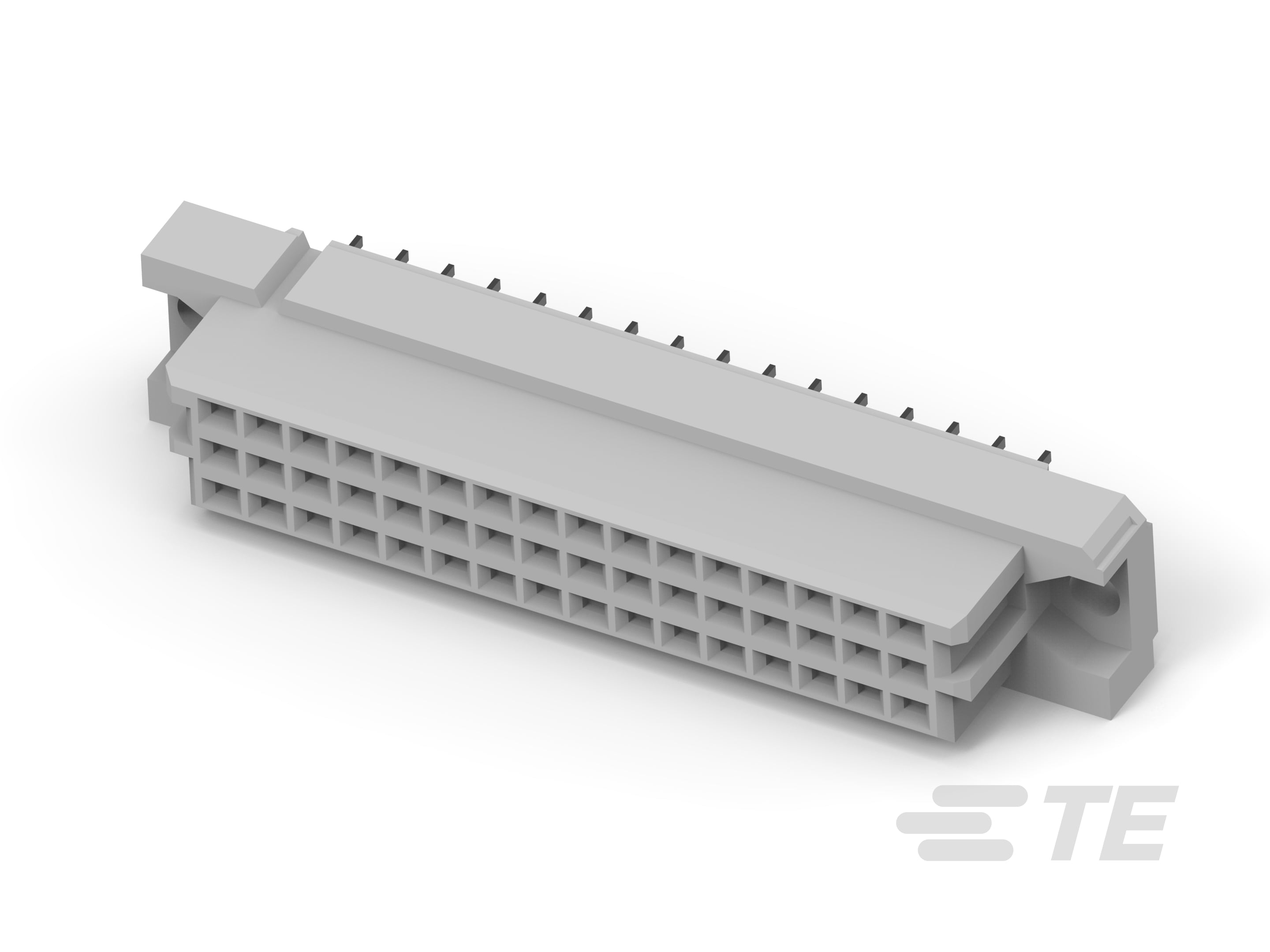

Eurocard Connectors, Receptacle, Board-to-Board, 48 Position, .1 in [2.54 mm] Centerline, Printed Circuit Board, 3 Row, Vertical, 16 Column

048 EURO TYPE C RECEPT ST ASSY-535070-5

535070-5

Eurocard Connectors, Receptacle, Board-to-Board, 48 Position, .1 in [2.54 mm] Centerline, Printed Circuit Board, 3 Row, Vertical, 16 Column

    • EUROCARD
  • TE 内部编号 535070-5
  • TE 内部产品描述 048 EURO TYPE C RECEPT ST ASSY

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 端接柱体和尾部长度 : 3.3 mm [ .13 in ]

  • 位数 : 48

  • 中心线（间距） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • DIN 尺寸 : 一半

  • DIN 级别 : II

结构特性

  • 位数 : 48

  • 行数 : 3

  • PCB 安装方向 : 垂直

  • 列数 : 16

  • 信号位置数量 : 48

  • 装载行 : A, B, C

端接特性

  • 端接柱体和尾部长度 : 3.3 mm [ .13 in ]

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 行间距 : 2.54 mm [ .1 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal
