533236-4

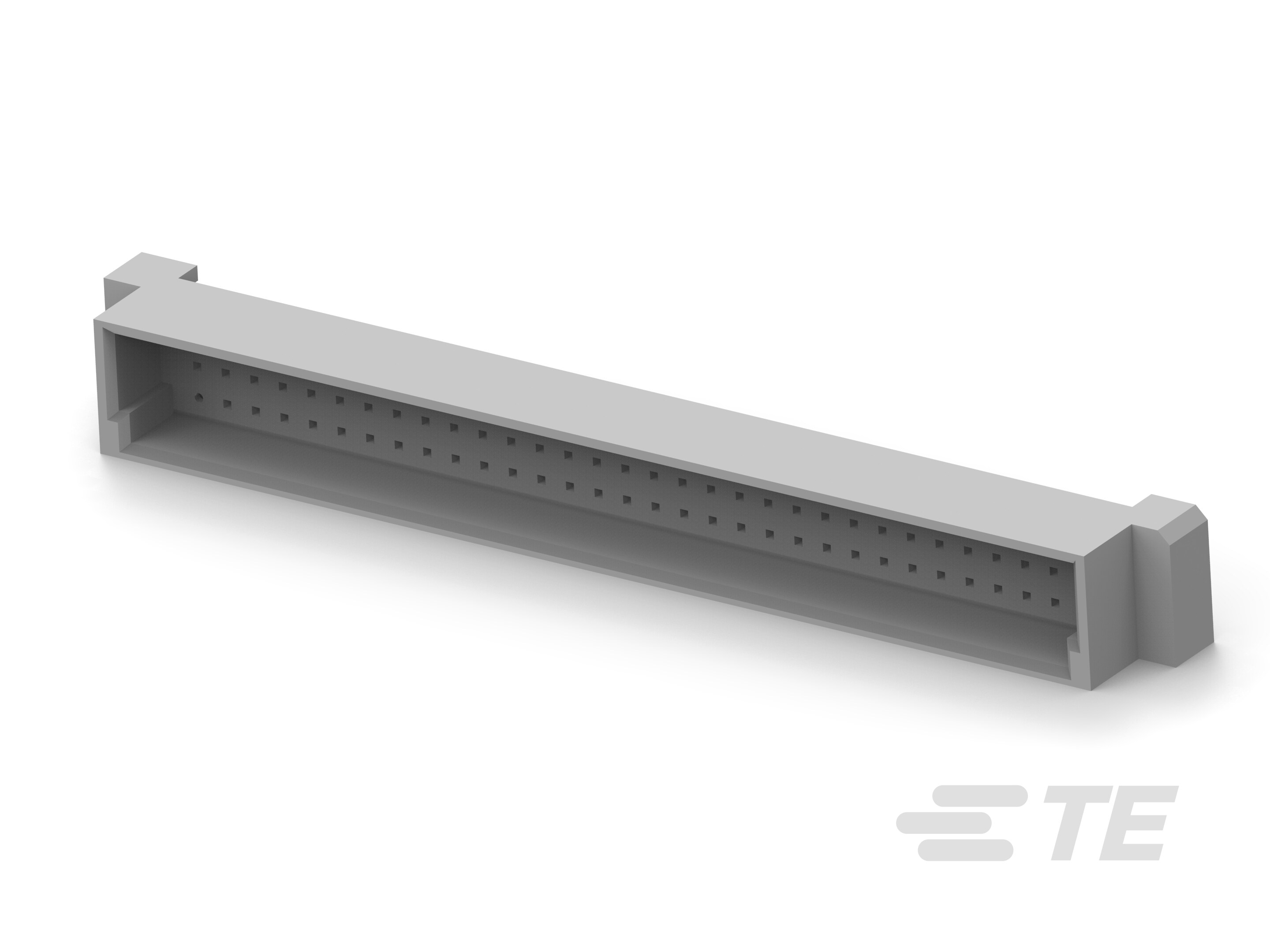

PCB Connector Shrouds, Shroud, Mating Alignment, 96 Position, .1 in [2.54 mm] Centerline, 3 Row, 32 Column, Length 88.14 mm [3.47 in]

096 EURO SHROUD-533236-4

533236-4

PCB Connector Shrouds, Shroud, Mating Alignment, 96 Position, .1 in [2.54 mm] Centerline, 3 Row, 32 Column, Length 88.14 mm [3.47 in]

    • EUROCARD
  • TE 内部编号 533236-4
  • TE 内部产品描述 096 EURO SHROUD
  • 别名 ID 2-42933-1342

  • 连接器安装附件类型 : 边框

  • 支座高度 : 2.54 mm [ .1 in ]

  • 接合对准 : 带有

  • 位数 : 96

  • 中心线（间距） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品环境合规性

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器安装附件类型 : 边框

  • 可密封 : 否

结构特性

  • 位数 : 96

  • 行数 : 3

  • 列数 : 32

主体特性

  • 护罩材料 : 玻璃填充聚酯

  • 护罩颜色 : 灰色

接触件特性

  • CompactPCI : 否

机械附件

  • PCB 安装固定 : 不带

  • 接合对准类型 : 极化, 极化

  • 接合对准 : 带有

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • PCB 厚度（建议） : 3.18 mm [ .125 in ]

  • 支座高度 : 2.54 mm [ .1 in ]

  • 行间距 : 2.54 mm [ .1 in ]

  • 产品长度 : 88.14 mm [ 3.47 in ]

  • 产品高度 : 11.43 mm [ .45 in ]

  • 产品宽度 : 11.1 mm [ .437 in ]

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 与背板连接器类型兼容 : C 型, R 型

操作/应用

  • 焊接工艺特性 : 板支座

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Carton

其他

  • 注释 : 边框用于与安装在 3.18 [0.125]、2.36 [0.093] 和 1.57 [0.062] 厚的印刷电路板上的所有 48 和 96 位置、三排、类型 C 和 R 连接器一起使用。 有 12 个干扰区位于选定的腔内。
