53244-1

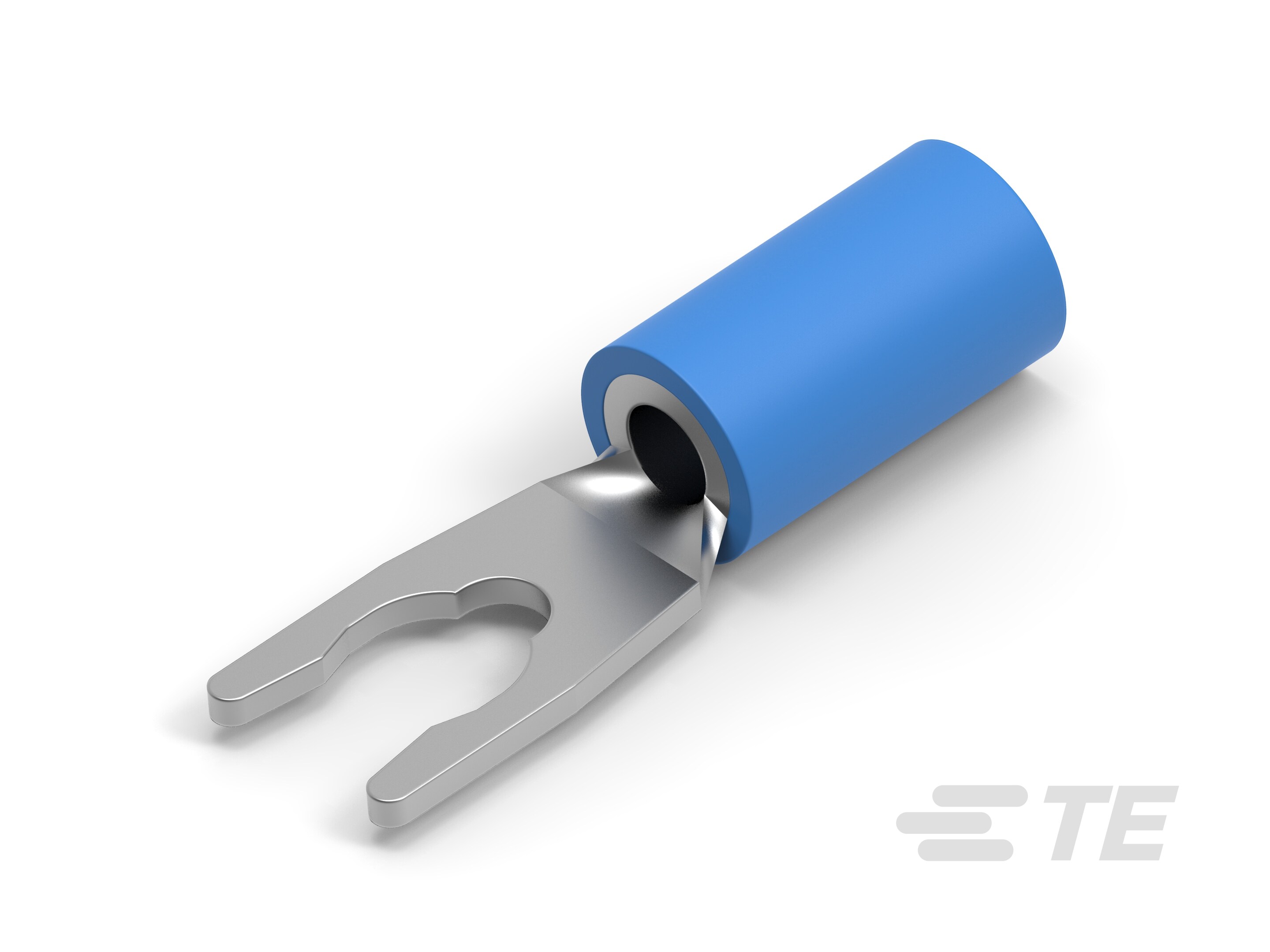

Spring Spade Terminal, 16 AWG, #8 / M4 Stud, 4.17 mm [.164 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PLASTI-GRIP
53244-1
Spring Spade Terminal, 16 AWG, #8 / M4 Stud, 4.17 mm [.164 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 53244-1
- TE 内部产品描述 TERMINAL,PG SPR SPD 16-14 8
-
叉形端子类型 : 叉形簧片端子
-
线径 (AWG): 16
-
线径 (mm²): 1.25 – 2
-
线径 (CMA): 2050 – 5180
-
螺钉尺寸 : 8, M4
文档
产品图纸
- TERMINAL, SPRING SPADE, SHORT, PLASTI-GRIP, WIRE SIZE: 16-14 ENG_CD_53244_L1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_53244-1_K.pdf 英文版本
- 3D_CVM_CVM_53244-1_K.pdf 3D
- 下载查看 ENG_CVM_CVM_53244-1_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_53244-1_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_53244-1_K.3d_stp.zip 英文版本
- ENG_CVM_53244-1_K.3d_igs.zip 英文版本
- ENG_CVM_53244-1_K.3d_stp.zip 英文版本
- ENG_CVM_53244-1_K.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19800402_A.pdf 英文版本
- ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
主体特性
-
条纹颜色 : 蓝色
-
绝缘套管颜色 : 蓝色
行业标准
-
符合政府资质的端子 : 否
电气特征
-
额定电压 (V): 600
机械附件
-
带导线绝缘 : 带有
产品类型特性
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
叉形端子类型 : 叉形簧片端子
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 16
-
线径 (mm²): 1.25 – 2
-
线径 (CMA): 2050 – 5180
-
螺钉直径 : 4.17 mm [ .164 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 22.15 mm [ .872 in ]
-
兼容的绝缘直径（最大值） : 4.9 mm [ .193 in ]
-
兼容的绝缘直径范围 : 3 – 4.9 mm [ .118 – .193 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
