文档
产品图纸

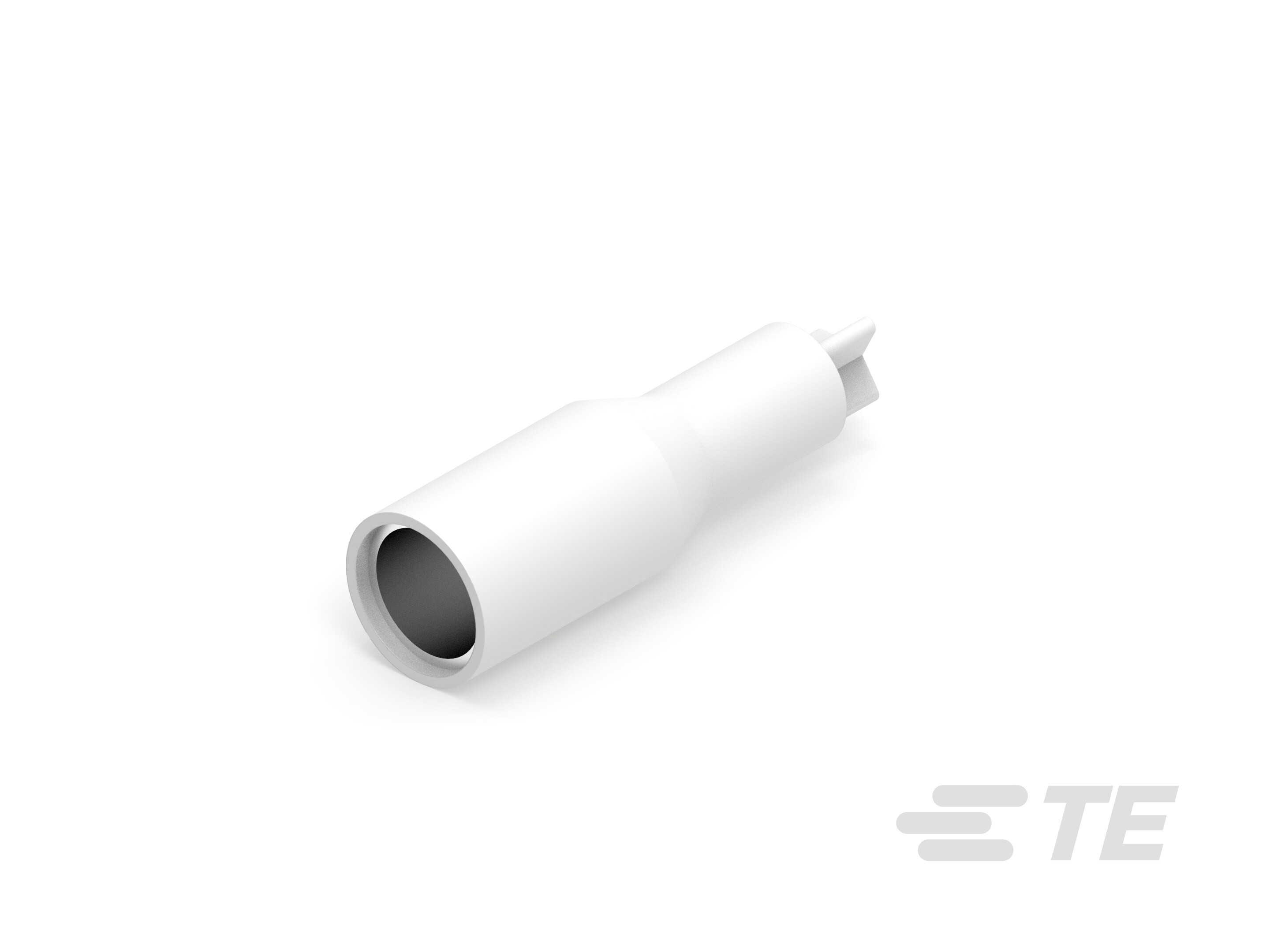

- SPLICE, CLOSED END, WIRE SIZE, 22-12 AWG 英文版本
- SPLICE, CLOSED END, WIRE SIZE, 22-12 AWG ENG_CD_53234_L.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_53234-1_T.pdf 3D
- 下载查看 ENG_CVM_CVM_53234-1_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_53234-1_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_53234-1_T.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2149_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-1479_H.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6223_1693113_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 闭合端接头
-
电线绝缘支持固定类型 : 绝缘支撑
-
与分离式电线类型兼容 : 绞线
-
接头附件类型 : 接头
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
产品重量 (g): 1.48
接触件特性
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子基材 : 铜
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 22 – 12
-
端子材料厚度 : .71 mm [ .028 in ]
-
兼容的绝缘直径范围 : 9.14 mm [ .36 in ]
-
线径 (kcmil): 3.248 – 11.4
-
产品长度 : 38.1 mm [ 1.5 in ]
-
线径 (mm²): .3 – 3
-
线径 (CMA): 3248 – 11400
使用环境
-
工作温度范围 : 105 °C [ 221 °F ]
-
绝缘选项 : 完全绝缘
操作/应用
-
与电线基础材料兼容 : 铜
识别标记
-
接头标记 : ECV
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装方法 : 零散零件
-
封装数量 : 250
